Станок токарно-карусельный двухстоечный 1525

Тихоокеанский государственный университет
Кафедра ТИИС
Курсовой проект по дисциплине "Металлорежущие станки и инструменты"
На тему проектирование основных узлов станка коробки скоростей
Хабаровск 2015

Исходные данные к проекту: обрабатываемый материал: сталь конструкционная, чугун
Материал режущей части инструмента_быстрорежущая сталь, твердый сплав
Наибольший размер обрабатываемой заготовки, мм 1000
Вид привода с двух скоростным электродвигателем (750/1500)
Число ступиней коробки скоростей z=2'3*3'1*3'6

Содержание

Введение 5
1. Краткий обзор характеристики аналогичных станков 6
2. Определение режимов резания по таблицам с проверкой предельных значений аналитически 8
3. Определение кпд станка 11
4. Расчет эффективной мощности привода станка 11
5. Расчет мощности электродвигателя и подбор его по каталог 13
6. Определение максимальной и минимальной частоты вращения шпинделя 14
7. Определение диапазона регулирования 14
8. Определение ряда частот вращения 15
9. Тип и кинематическая схема механизма главного движения 15
10. Анализ 2-3 структурных сеток согласно выбранной структурной формуле и выбор наилучшего варианта 16
11. Построение графика частот вращения шпинделя 17
12. Определение передаточных отношений всех кинематических пар цепи привода 17
13. Определение числа зубьев зубчатых колес 17
14. Определение фактического числа и фактического ряда частот вращения 18
15. Сопоставление фактического ряда с теоретическим и определение максимального отклонения 19
16. Предварительный расчет основных конструктивных параметров деталей проектируемых узлов 20
17. Расчет винтовой передачи 33
18. Проверка шпоночных и шлицевых соединений 40
19. Расчет экономической эффективности 41
Заключение 43

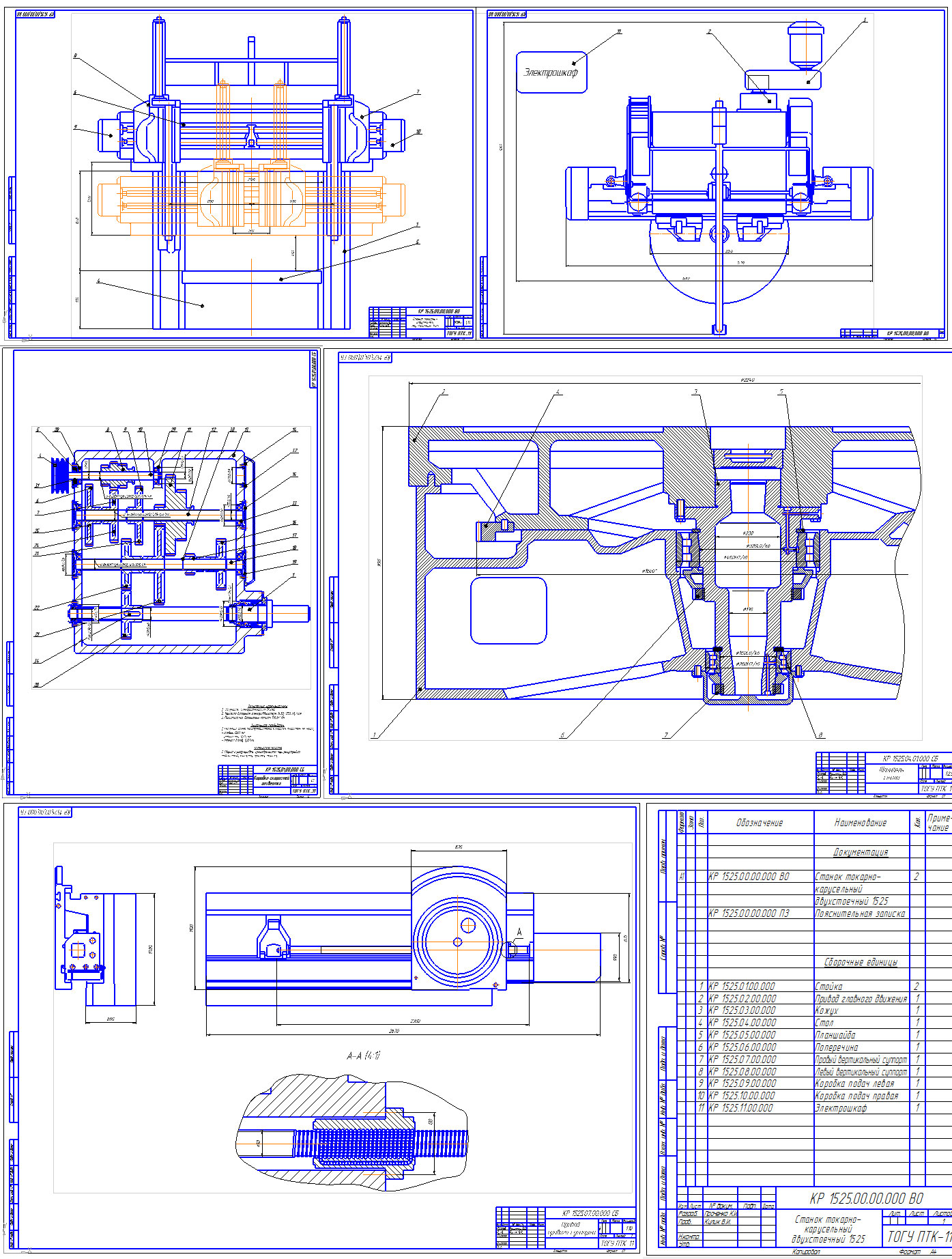

Состав: Блок колес тройной, Вал, Коробка скоростей развертка, Коробка скоростей развертка (спецификация), общий вид, привод правого суппорта, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2

Файлы:
Кирилл курсач по кулику\1525 ПЗ.docx
Кирилл курсач по кулику\Чертеж\Блок колес тройной.cdw
Кирилл курсач по кулику\Чертеж\Вал .cdw
Кирилл курсач по кулику\Чертеж\Коробка скоростей развертка.cdw
Кирилл курсач по кулику\Чертеж\Коробка скоростей развертка.spw
Кирилл курсач по кулику\Чертеж\Общий вид готовый.cdw
Кирилл курсач по кулику\Чертеж\Привод
ਫ 㫨\⥦\⠭ ⮪୮- ᥫ ⮥ 1525.spw
Кирилл курсач по кулику\Чертеж\Шкив.cdw
Кирилл курсач по кулику\Чертеж\ШУ.cdw
Кирилл курсач по кулику\Чертеж\ШУ.spw
Кирилл курсач по кулику\Чертеж
Кирилл курсач по кулику
