3Д модель ЧПУ станка, раб.поле формата А5 X.Y.Z - 210х149х50 можно сделать чертежи

0
87
2337
18
3

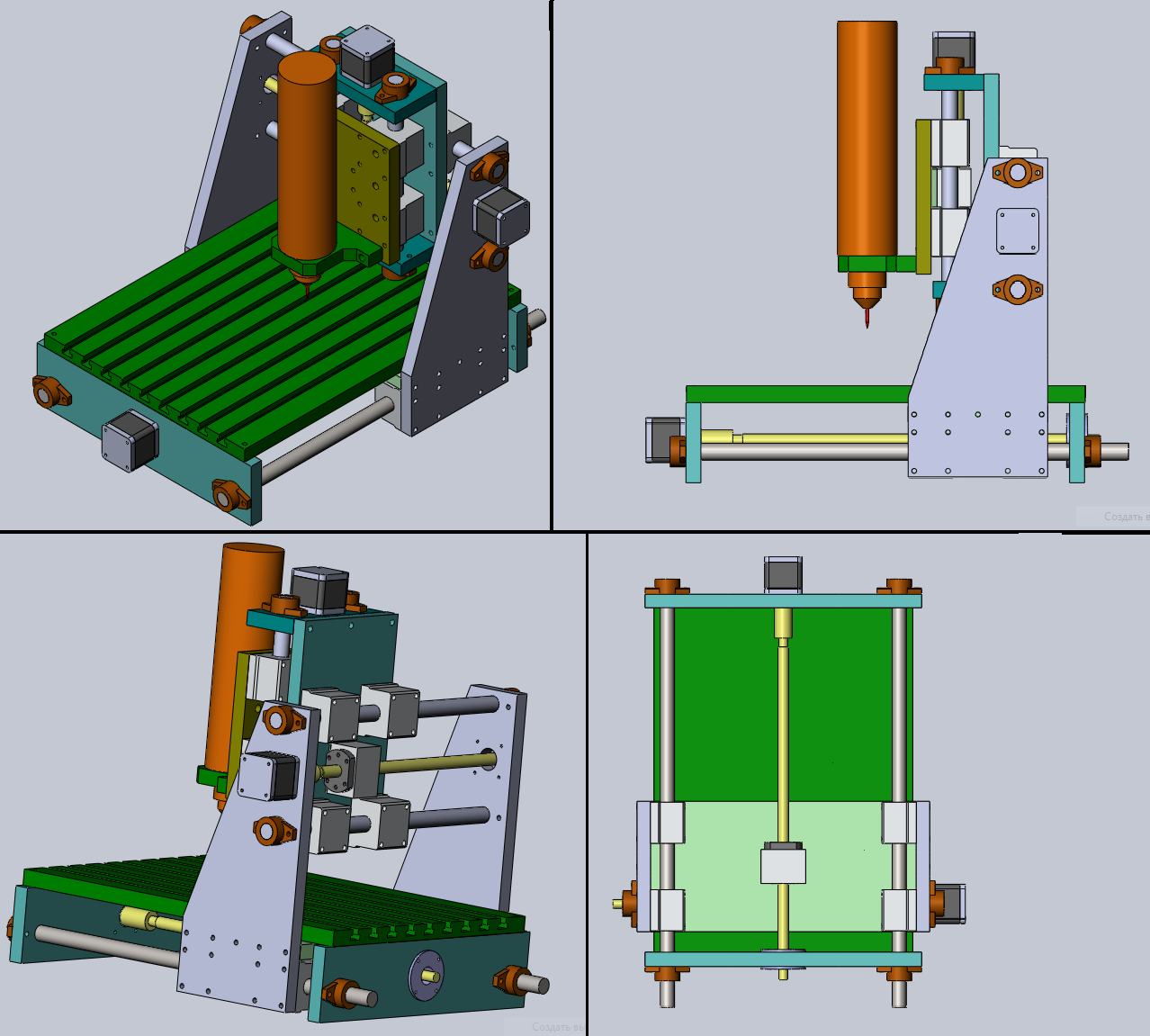

Это 3D модель станка ЧПУ, так называемый настольный CNC-Router.

Рабочее поле имеет размер формата А5 X.Y.Z - 210х149х50

С данной 3D модели можно легко сделать рабочие чертежи, для изготовления станка. Данный станок собран с использованием стандартных деталей механики, которые есть в продаже. Список покупных деталей:

12 x Держатель вала серии SHF16
6 x Направляющая Вал полированный SFC-16/500
12 x SCJ16UU (регулируемый)
1 x Фрезер (шпиндель) 500вт DG103
1 х Контроллер + Шаговые двигатели NEMA 17
1 х Блок питания 24В 30А

Остальные детали изготавливаются из листовых материалов, что есть в наличии, или возможность приобрести: фанера, алюминий, оргстекло, текстолит...

Данный станок является настольным, имеет малые размеры, вес. Служит для создания небольших моделей, в домашнем хобби.

Работа выполнена в программе: SolidWorks 2012 SP0.0
Модели деталей имеют расширение *.SLDPRT
Сборка *.SLDASM
Чертежи *.SLDDRW и *.PDF
Так же некоторые чертежи покупных деталей скачанны из сети *.PDF и *.JPG *.PNG



Автор
Do-k Cat
Дата
22.04.2017
Язык
Русский
Состав
3D Сборка, Модель
Софт
SolidWorks 2012 SP0.0 Как открыть?
Содержимое архива
  • !CNC-v3
    • Det_o.X.SLDPRT
    • Вал_оси_z_180.SLDPRT
    • SFC-16.500.SLDPRT
    • Деталь_оси-Z.SLDPRT
    • Станок в сборе.SLDASM
    • Крепление_гайки_1204.SLDPRT
    • ДЕТ_Оси_Z_v2.SLDPRT
    • Фото модельки станка.png
    • Det_o.X_002.SLDPRT
    • Деталь_портала.SLDPRT
    • Шпиндель.SLDPRT
    • Сборка-ось_Z.SLDASM
    • Bok_oc_Y_v1.SLDPRT
    • ДЕТ_Оси_Z.SLDPRT
    • Портал_Правая.SLDASM
    • Крепеж_шпинделя.SLDPRT
    • ф16х199.SLDPRT
    • SHF16_opora.SLDPRT
    • Вал_оси_Х.SLDPRT
    • Размеры, чертежи CNC запчастей
      • Муфта ф5х10 (ф25_L-32).png
      • Линейный подшипник SC20AJ1.png
      • Фиксатор вала SHF16.png
      • 17HS_Stepper_Motor.pdf
      • kr_52mm_draw_800.jpg
      • Фиксатор вала SHF16_drw.png
      • Фреза.png
      • ВАЛ ШВП 1605.jpg
    • Det_оси_Z.SLDPRT
    • Портал_Левая.SLDASM
    • Направ_ф16х360.SLDPRT
    • Чертежи
      • Det_оси_Z.PDF
      • ДЕТ_Оси_Z.SLDDRW
      • Det_оси_Z.SLDDRW
      • Деталь_оси-Z.SLDDRW
      • ДЕТ_Оси_Z.PDF
      • Деталь_оси-Z.PDF
    • SS16UU_Buksa.SLDPRT
    • Det_o.X_2.SLDPRT
    • Шайба_на_ходовой_винт.SLDPRT
    • Подкладка_под_буксу_гайки-2мм.SLDPRT
    • Подшипник-ф22х10_L8.SLDPRT
    • Фреза.SLDPRT
    • Стол.SLDPRT
    • NEMA17.SLDPRT
    • Шайба_на_ходовой_винт-2.SLDPRT
    • Подкладка_под_буксу_гайки-6мм.SLDPRT
    • Вал_оси_у.SLDPRT
    • Гайка_1204.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 3
user-avatar
Do-k Cat Автор
24.04.2017 в 21:05

Думаете портал надо "сделать" под углом? что бы максимально использовать направляющие... Просто я достаточно криворукий, и использовал угол 90гр, в основании боковины портала, что бы меньше сделать просчетов, и ошибок при разметке. Возможно при строительстве след станка так из делаю, шишки уже набиты, есть от чего отталкиваться ) Конечно перечитал, гору форумов, и видео на ютубе, и пересмотрел разных конструкций. Но на свои грабли наступать приятнее ) Станок уже работает )

user-avatar

Рабочее поле выходит за пределы рабочего стола.
Если посмотреть на правый верхний рисунок то видно, что если портал будет с самого левого края, шпиндель окажется за краем стола где-то напротив мотора.

user-avatar

А правая половина стола не используется вообще.
