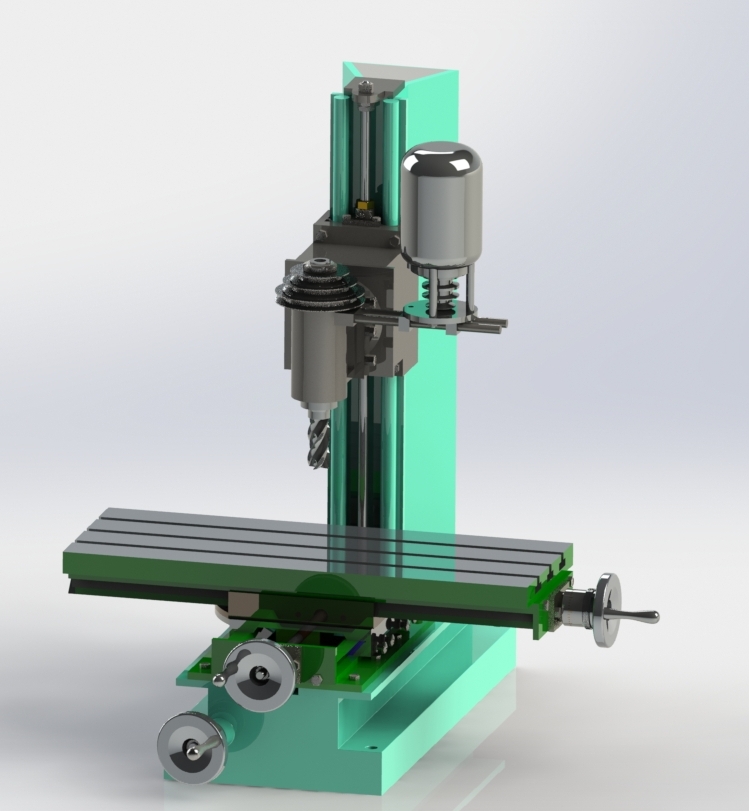

Фрезерный станок X - 450 мм Y - 200 мм Z - 350 мм

Самодельный, универсальный фрезерный станок. Предназначен для фрезеровки стали, чугуна, алюминия и различных материалов (пластика, гетинакса, капролона ) и тд.
Параметры: X - 450 мм Y - 200 мм Z - 350 мм.
Три передачи 1) 500 об/мин 2) 750 об/мин 3) 950 об/мин.
Вес 180кг.

Состав: 3D сборка

Софт: SolidWorks 2015 x64

Файлы:

Каталог
Машиностроение и механика
Станки и инструменты
Фрезерные станки
Фрезерный станок X - 450 мм Y - 200 мм Z - 350 мм

Фрезерный станок/

Фрезерный станок/Опора верх.SLDPRT

Фрезерный станок/Обойма1.SLDPRT

Фрезерный станок/втулка2.SLDPRT

Фрезерный станок/Ремень2-5.sldprt

Фрезерный станок/Станина.SLDDRW

Фрезерный станок/Станина.SLDPRT

Фрезерный станок/Корпус натяжка.SLDPRT

Фрезерный станок/планка низ.SLDPRT

Фрезерный станок/Шкив.SLDPRT

Фрезерный станок/Деталь21.SLDPRT

Фрезерный станок/голова.SLDPRT

Фрезерный станок/Втулка Z.SLDPRT

Фрезерный станок/Вал.SLDPRT

Фрезерный станок/Фрезерный станок1.JPG

Фрезерный станок/нониус 2.SLDPRT

Фрезерный станок/Розрезная гайка.SLDPRT

Фрезерный станок/Фрезерный станок.JPG

Фрезерный станок/Коллекторный двигатель.SLDPRT

Фрезерный станок/планка Z.SLDPRT

Фрезерный станок/Нониус.SLDPRT

Фрезерный станок/Винт Z.SLDPRT

Фрезерный станок/Гайка без ллюфта/

Фрезерный станок/Гайка без ллюфта/Гайка 1.SLDPRT

Фрезерный станок/Гайка без ллюфта/обойма.SLDPRT

Фрезерный станок/Гайка без ллюфта/Стопорный винт.SLDPRT

Фрезерный станок/Гайка без ллюфта/Гайка 2.SLDPRT

Фрезерный станок/Z 2.SLDPRT

Фрезерный станок/Станина бетон.SLDPRT

Фрезерный станок/Втулка.SLDPRT

Фрезерный станок/Ведущий шкив.SLDPRT

Фрезерный станок/конус.SLDPRT

Фрезерный станок/Распорное кольцо.SLDPRT

Фрезерный станок/Ось Z.SLDPRT

Фрезерный станок/бетон.2SLDPRT.SLDPRT

Фрезерный станок/Шайба.SLDPRT

Фрезерный станок/Фреза.SLDPRT

Фрезерный станок/№202.SLDPRT

Фрезерный станок/бетон.SLDPRT

Фрезерный станок/Вал шпинделя КМ4.SLDPRT

Фрезерный станок/Кольцо прижим.SLDPRT

Фрезерный станок/Шестерня.SLDPRT

Фрезерный станок/Фрезерный станок.SLDASM

Фрезерный станок/Фрезерный стол/

Фрезерный станок/Фрезерный стол/Передняя..SLDPRT

Фрезерный станок/Фрезерный стол/Сотл низ.SLDPRT

Фрезерный станок/Фрезерный стол/Винт Y.SLDPRT

Фрезерный станок/Фрезерный стол/Винт X.SLDPRT

Фрезерный станок/Фрезерный стол/Лимб.SLDPRT

Фрезерный станок/Фрезерный стол/планка низ.SLDPRT

Фрезерный станок/Фрезерный стол/Ручка.SLDPRT

Фрезерный станок/Фрезерный стол/Фрезерный стол.SLDASM

Фрезерный станок/Фрезерный стол/серединка - копия.SLDPRT

Фрезерный станок/Фрезерный стол/Безлюфтовая гайка - копия.SLDPRT

Фрезерный станок/Фрезерный стол/Обойма2.SLDPRT

Фрезерный станок/Фрезерный стол/Безлюфтовая гайка.SLDPRT

Фрезерный станок/Фрезерный стол/Маховик X.Y.SLDPRT

Фрезерный станок/Фрезерный стол/нониус 1.SLDPRT

Фрезерный станок/Фрезерный стол/Фрезерный стол.JPG

Фрезерный станок/Фрезерный стол/Маховик.SLDPRT

Фрезерный станок/Фрезерный стол/боковая.SLDPRT

Фрезерный станок/Фрезерный стол/Шайба центральная.SLDPRT

Фрезерный станок/Фрезерный стол/Копия направляющие.sldprt

Фрезерный станок/Фрезерный стол/серединка.SLDPRT

Фрезерный станок/стойка.SLDPRT
