Спроектировать горизонтально-фрезерный станок

0
4
466
14
4
30

Полоцкий государственный университет
Кафедра Технология и оборудование машиностроительного производства
Курсовой проект по курсу «Конструирование изделий машиностроения»
Тема: «Спроектировать горизонтально-фрезерный станок»
Новополоцк 2015

В качестве станка-прототипа выбираю горизонтальный консольно-фрезерный станок 6М80.
По заданию мощность привода главного движения 3кВт
Частота вращения шпинделя 63-3150

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 2
1 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК СТАНКА 4
2 РАЗРАБОТКА И ОПИСАНИЕ КОМПОНОВКИ И КИНЕМАТИЧЕСКОЙ СХЕМЫ СТАНКА 9
3 ПРОЕКТИРОВАНИЕ КИНЕМАТИКИ СТАНКА 13
4 ДИНАМИЧЕСКИЕ И ПРОЧНОСТНЫЕ РАСЧЕТЫ УЗЛОВ, РАЗРАБАТЫВАЕМЫХ КОНСТРУКТИВНО 18
4.1Определение крутящих моментов на валах привода главного движения 18
4.2 Расчет клиноременной передачи 18
4.3 Расчёт зубчатых передач 20
4.4 Расчёт валов 24
4.5 Выбор подшипников качения 29
5 ОПИСАНИЕ КИНЕМАТИЧЕСКОЙ СХЕМЫ СТАНКА И ПРОЕКТИРУЕМЫХ УЗЛОВ 30
ЛИТЕРАТУРА 32


Сообщить о проблеме
Автор
user-avatar denis21.01
Дата
28.12.2018
Язык
Русский
Состав

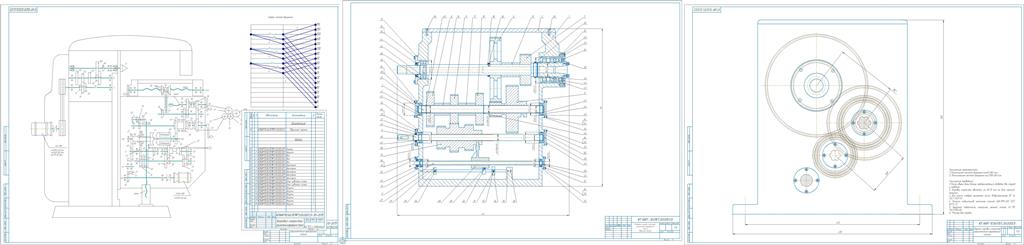

Записка, Кинематическая схема, развертка, свертка, спецификации
