Изготовление вагонки на станке С16-2А

Брянский государственный инженерно-технологический университет
Кафедра Дереворежущих станков и оборудования
Курсовой проект по дисциплине "Дереворежущие станки и инструменты"
на тему "Изготовление столярного изделия - вагонки на станке С16-2А"
Брянск 2018

Четырехсторонний продольнофрезерный станок С16-2А. В курсовом проекте представляем конструктивно-технологический анализ оборудования для изготовления вагонки.

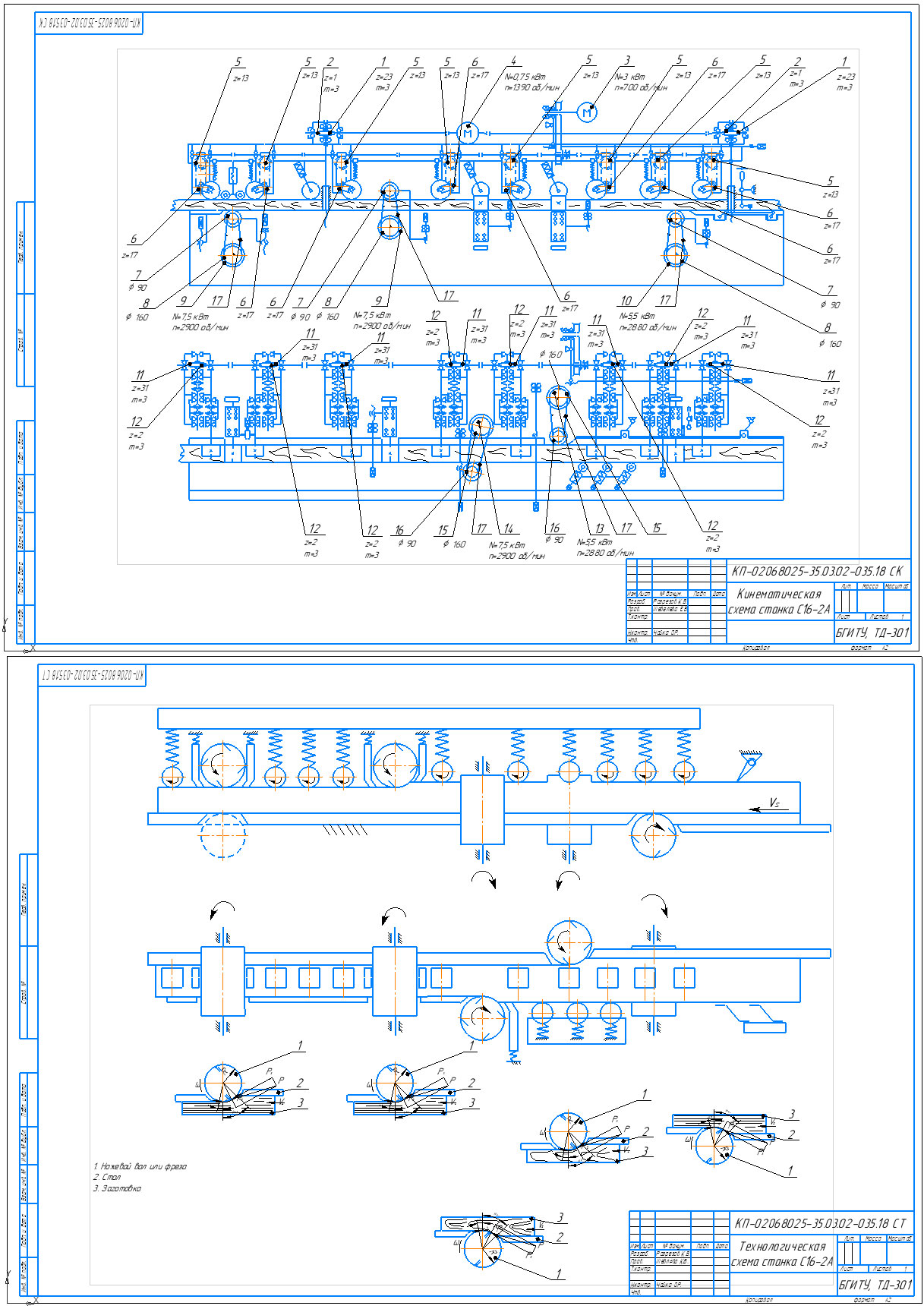

Разработан технологический процесс изготовления вагонки с анализом оборудования, рассчитаны режимы резания для операций технологического процесса. Кроме этого рассмотрена характеристика и общее устройство четырехстороннего продольно-фрезерного станка С16-2А, режущий инструмент и подготовка его к работе, наладка и настройка станка, проведен расчет производительности станка, описаны правила безопасности эксплуатации станка. А также с целью модернизации станка С16-2А и режущих инструментов проведен патентный анализ и предложены решения для модернизации.

Содержание
Введение 4
1 Анализ технологического процесса изготовления данной детали 5
2 Расчет режимов резания 9
2.1 Расчет режимов резания для операции поперечного раскроя брусьев 9
2.2 Расчет режимов резания для операции продольного раскроя брусьев 14
2.3 Расчет режимов резания для создания базовой поверхности заготовки 17
2.4 Расчет режимов резания для операции продольного фрезерования 19
3 Характеристика и общее устройство заданного станка 22
4 Режущий инструмент и подготовка его к работе. 25
5 Наладка и настройка станка 28
6 Организация рабочего места и производительность станка . 32
7 Патентный анализ 33
8 Правила безопасной эксплуатации станка 36
Заключение 39
Список используемой литературы 40
