Кинематическая модель фрезерного станка Mori Seiki SH-630

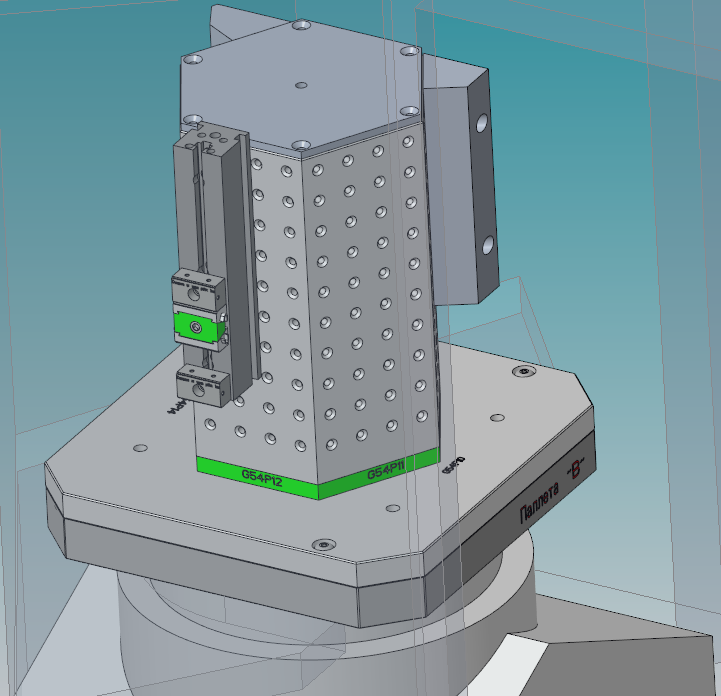

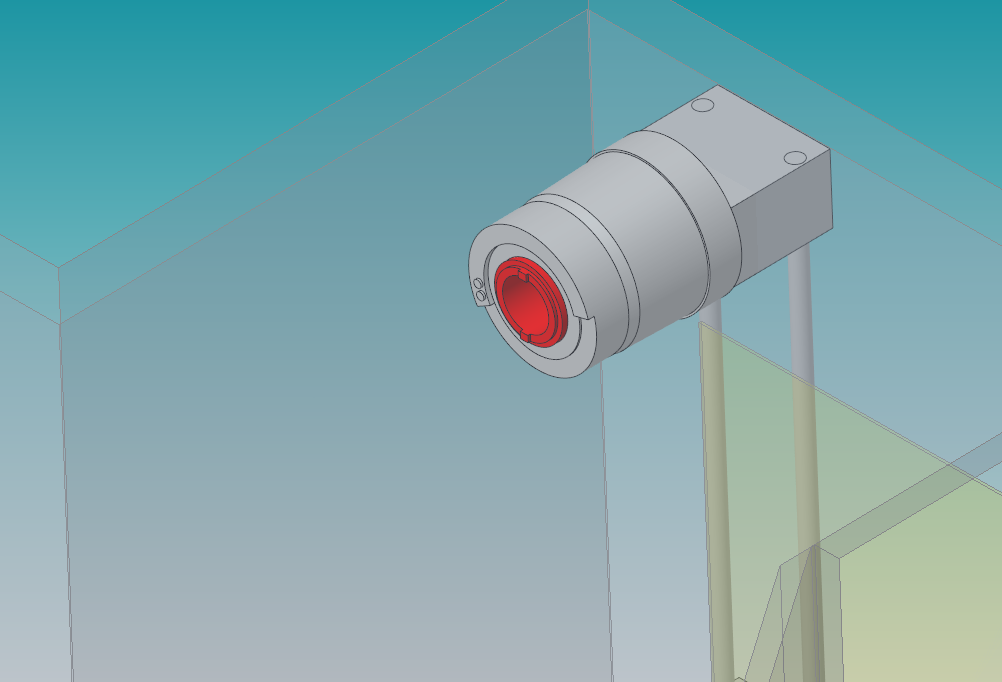

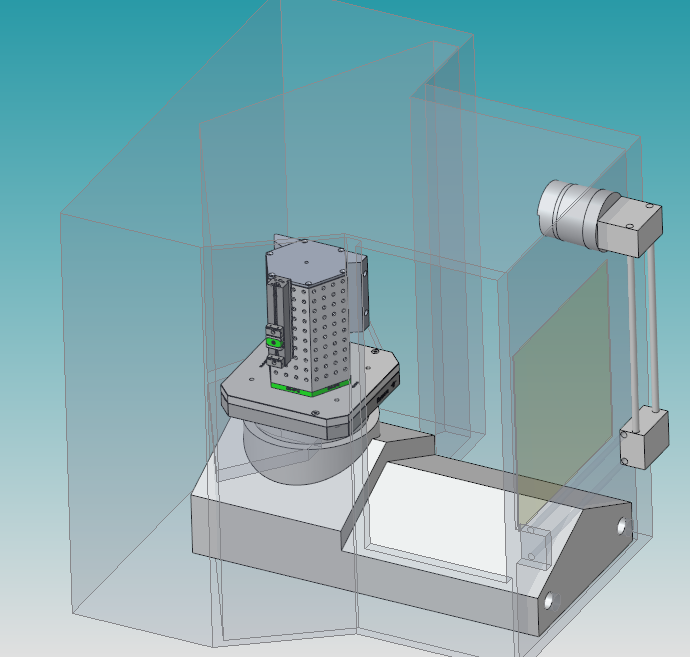

Модель выполнена с реального станка и содержит детально прорисованную зону обработки (включая стенки, выступы на них и элементы механизма смены станочных столов). Основное назначение - это симуляция работы станка и проверка столкновений. Используется главным образом в программах Vericut, Creo Parametric и SprutCAM. Внешние части станка НЕ прорисованы. Направляющие по которым перемещаются оси - нарисованы условно, лишь для создания кинематических схем в CAM-системах. Модель используется для ежедневной работы при написании и отладке программ 4-х осевого горизонтально-фрезерного станка Mori Seiki SH-630 с механизмом автоматической смены станочных столов.
Работа выполнена в Creo Parametric 12.4.0.0. Оригинальные CAD-модели - присутствуют. Так-же присутствует модель в формате STEP (сборка всего станка) а так-же каждая модель сохранена в формате STL (для работы в Vericut)
