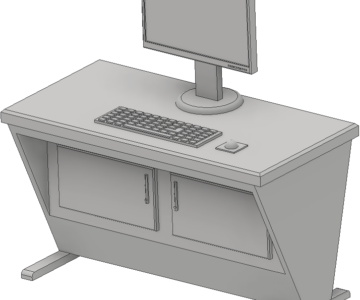

Компоновка рабочего места оператора фрезерного станка

Одесский национальный политехнический университет
Кафедра информационные технологии в машиностроении

К У Р С О В А Р О Б О Т А
з дисципліни: «Ергономіка та Основи Художнього Конструювання»
Тема: «Компонування робочого місця оператора шліфувального верстата»
Одесса 2015

Исходные данные:
1. Фрезерный станок
2.Оператор станка - женщина
3. Положения оператора - стоя
4. Пульт управления - выносной

Содержание
Введение
1. Компоновка пульта управления
1.1. Средства отображения информации (СОИ)
1.2. Методика компоновки ПУ
2. Компоновка рабочего пространства оператора
2.1. Рабочие зоны
2.2. Метод соматографии
2.3. Углы зрения оператора
3. Последовательность обработки детали
4. Художественное конструирование
4.1. Внешний вид и цветовое решение
Вывод
Список литературы
приложения:

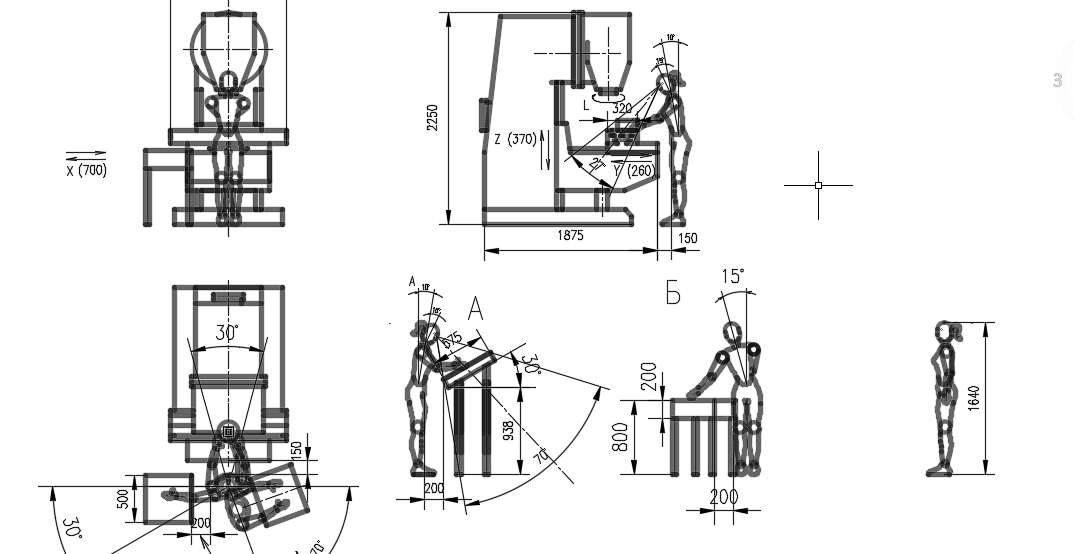

Приложение А 2633.КП.МД-132.10.ВФ.00.002 фрезерные станки (2Д)
Приложение Б 2633.КП.МД-132.10. ВФ.00.03 Сборка фрезерного станка (2Д)
Приложение В 2633.КП.МД-132.10. ВФ.00.04 Пульт управления фрезерного станка (2Д)
Приложение Г 2633 .КП.МД-132.10. ВФ.00.05 Левая - фронтальная перспектива фрезерного станка
Приложение Д 2633 .КП.МД-132.10. ВФ.00.05 Цветовое решение фрезерного станка

Состав: Фрезерные станки (2Д), Сборка фрезерного станка (2Д), Пульт управления фрезерного станка (2Д), Левая - фронтальная перспектива фрезерного станка, Цветовое решение фрезерного станка Язык документа
