Консоль является базовым узлом, объединяющим узлы цепи подач вертикально-фрезерного станка 6Р12. В консоли смонтирован ряд валов и зубчатых колес, передающих движение от коробки подач в трех направлениях – к винтам продольной, поперечной и вертикальной подач, механизм включения быстрого хода, электродвигатель подач. В узел “консоль” входит также механизм включения поперечных и вертикальных подач.

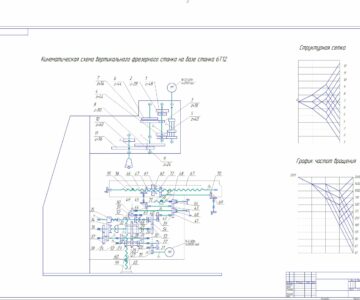

Зубчатое колесо 6 получает движение от колеса коробки подач и передает его на зубчатые колеса 1, 2, 4 и 7. Зубчатое колесо 4 смонтировано на подшипнике и может передавать движение валу только через кулачковую муфту 8, связанную с валом. Далее через пару цилиндрических и пару конических колес движение передается на винт.
Зацепление конической пары отрегулировано двумя компенсаторами и зафиксировано винтом, входящим в засверловку пальца. Втулка имеет технологическое значение и никогда не демонтируется. Гайка вертикальных перемещений закреплена в колонке. Колонка установлена точно по винту и зафиксирована штифтами на основании станка.
Зубчатое колесо 2, смонтированное на гильзе, через шпонку и шлицы постоянно вращает шлицевой вал II цепи продольного хода. Винт поперечной подачи X получает вращение через зубчатое колесо 2 и свободно сидящее на валу колесо 1 при включенной кулачковой муфте поперечного хода.
Для демонтажа валов III и IV необходимо снять коробку подач и крышку с левой стороны консоли, после чего через окно консоли вывернуть стопоры у зубчатых колес 5 и 7. Демонтаж салазок можно произвести после демонтажа шлицевого вала IX, для чего необходимо снять верхний щиток на направляющих консоли, выбить штифт 3 и вытянуть шлицевой вал. При демонтаже салазок необходимо также демонтировать кронштейн поперечного хода или винт поперечной подачи.
