КОМПАС 3D 18

Проектирование привода главного движения горизонтально-фрезерного станка

Омский Государственный Технический Университет»
Машиностроительный институт
Кафедра «Металлорежущие станки и инструмент»
Курсовой проект по дисциплине «Металлорежущие станки»
На тему «Привод главного движения горизонтально-фрезерного станка»
Омск 2015

Исходные данные:
Станок горизонтально-фрезерный
Количество скоростей Z=18
Привод разделенный

Содержание:
Аннотация
Техническая характеристика станков-прототипов
1.Расчет режимов обработки на горизонтально-фрезерных станках
2.Разработка кинематической схемы коробки скоростей
2.1. Определение мощности двигателя
2.2. Кинематический расчет
2.3. Определение чисел зубьев шестерен
2.4. Определение мощностей на валах
3. Расчет зубчатых передач
3.1. Выбор материалов колес
3.2. Определение делительных межосевых расстояний
3.3. Определение ширины венцов зубчатых колес.
4. Расчет валов
4.1. Выбор материала валов
4.2. Диаметры валов.
Заключение
Список используемой литературы

Состав: Кинематические схемы горизонтально-фрезерных станков; Коробка скоростей (СБ); Спецификация; ПЗ. Язык документа

Софт: КОМПАС-3D 15

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Проектирование привода главного движения горизонтально-фрезерного станка

Просмотр файлов
Спецификация.spw
PZ.docx

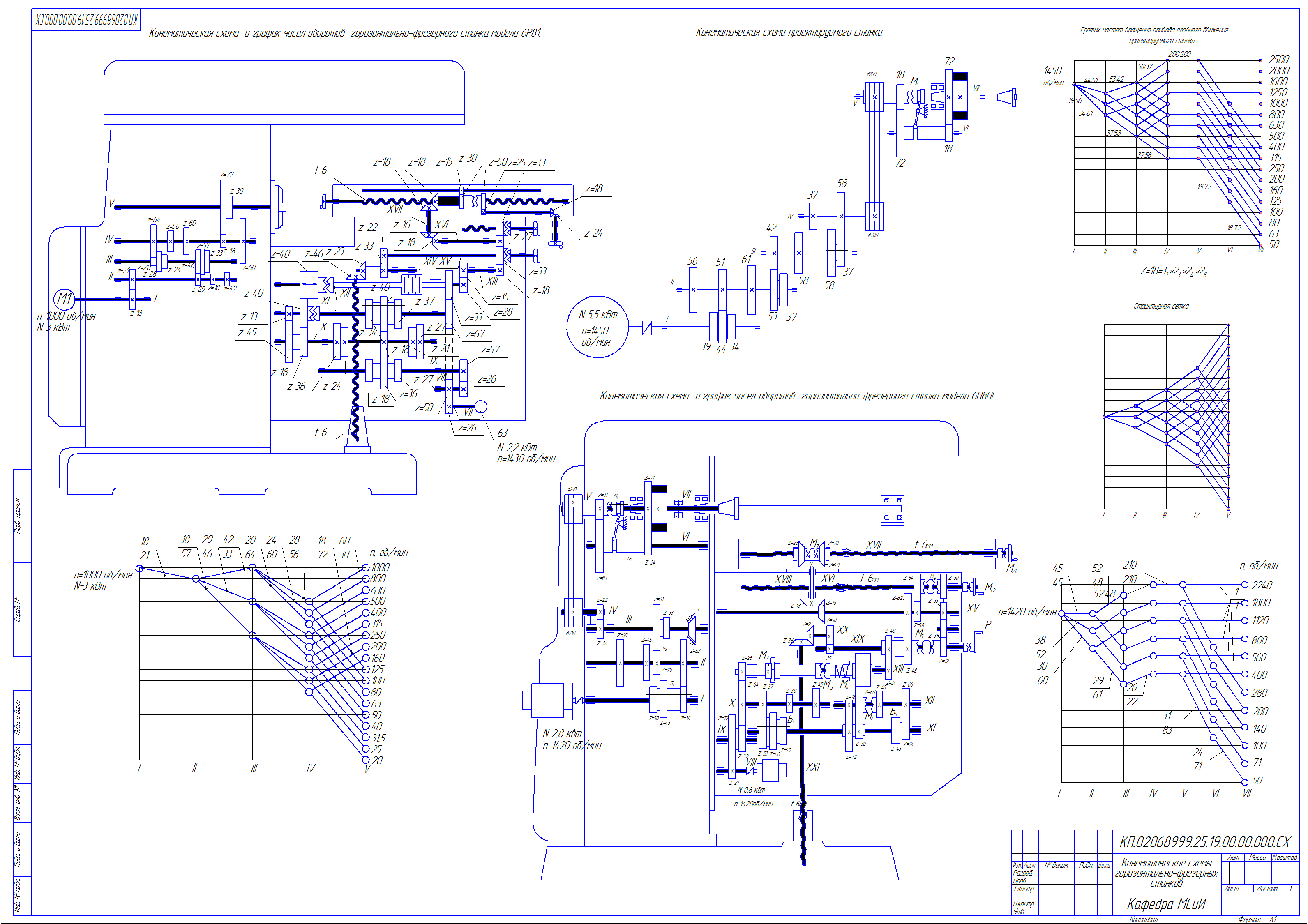

Кинематические схемы.cdw
Коробка скоростей.cdw
