Привод главного движения горизонтально-фрезерного станка

Омский государственный технический университет
Курсовой проект на тему: Привод главного движения горизонтально-фрезерного станка"
Омск 2019

В данном курсовом проекте проанализированы несколько станков близких типоразмеров. На основе анализа станков и исходных данных к курсовому проекту проектируется горизонтально-фрезерный станок с числом скоростей Z=16 и шириной стола В=300. Затем рассчитываются основные технические характеристики проектируемого станка, составляется график чисел оборотов, рассчитываются диаметры валов и основные параметры зубчатых колёс, определяется КПД коробки скоростей, составляется кинематическая схема привода проектируемого станка и строится развёртка коробки скоростей.

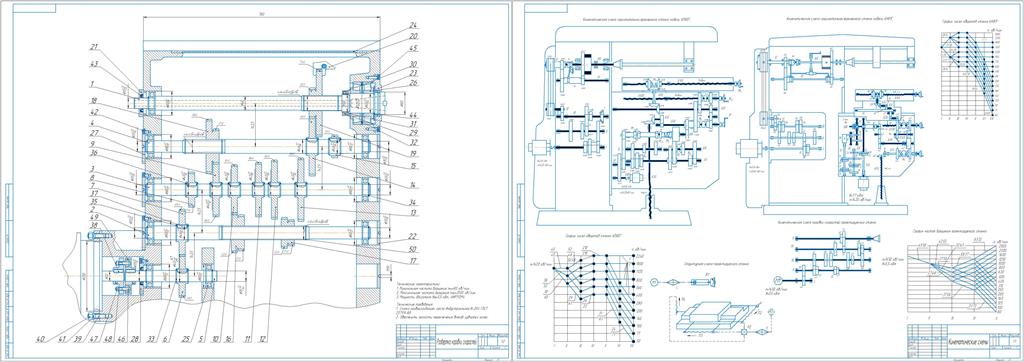

В приложении к курсовому проекту на первом листе изображены станки близких типоразмеров и их графики чисел оборотов. На втором листе изображена развёртка коробки скоростей проектируемого станка.

Содержание
1. Аннотация 2
2. Описание и анализ кинематических и конструктивных особенностей станков близких типоразмеров 3
3. Обоснование технических характеристик проектируемого станка 9
4. Выбор электродвигателя 13
5. Обоснование кинематической схемы привода главного движения станка 14
6. Выбор ряда частот вращения шпинделя 15
7. Построение структурной сетки 16
8. Построение графика частот вращения 17
9. Определение передаточных отношений в групповых передачах 18
10. Расчёт чисел зубьев колёс 20
11. Кинематическая схема привода главного движения 20
12. Силовой расчёт привода главного движения 21
13. Определение диаметров валов 23
14. Расчёт зубчатой передачи 23
15. Определение допускаемого контактного напряжения 24
16. Определение модуля 25
17. Определение параметров зубчатых колес 26
22. Расчёт вала на прочность 27
Заключение 32
Список используемой литературы 33
