Разработка коробки скоростей станка 6р13б

Брестский Государственный Политехнический Колледж.
Машиностроительное отделение
Курсовой проект Тема: "Разработка коробки скоростей станка 6р13б".
Брест 2013 год.

Исходные данные: паспорт станка 6р13б.

Курсовой проект содержит пояснительную записку и графическую часть. В первой части выполняется расчет основные технические характеристики станка, во второй части кинематический расчёт, в третьей части расчёт элементов привода, в четвертой описана смазка и обслуживание.

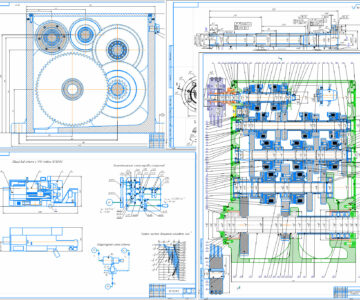

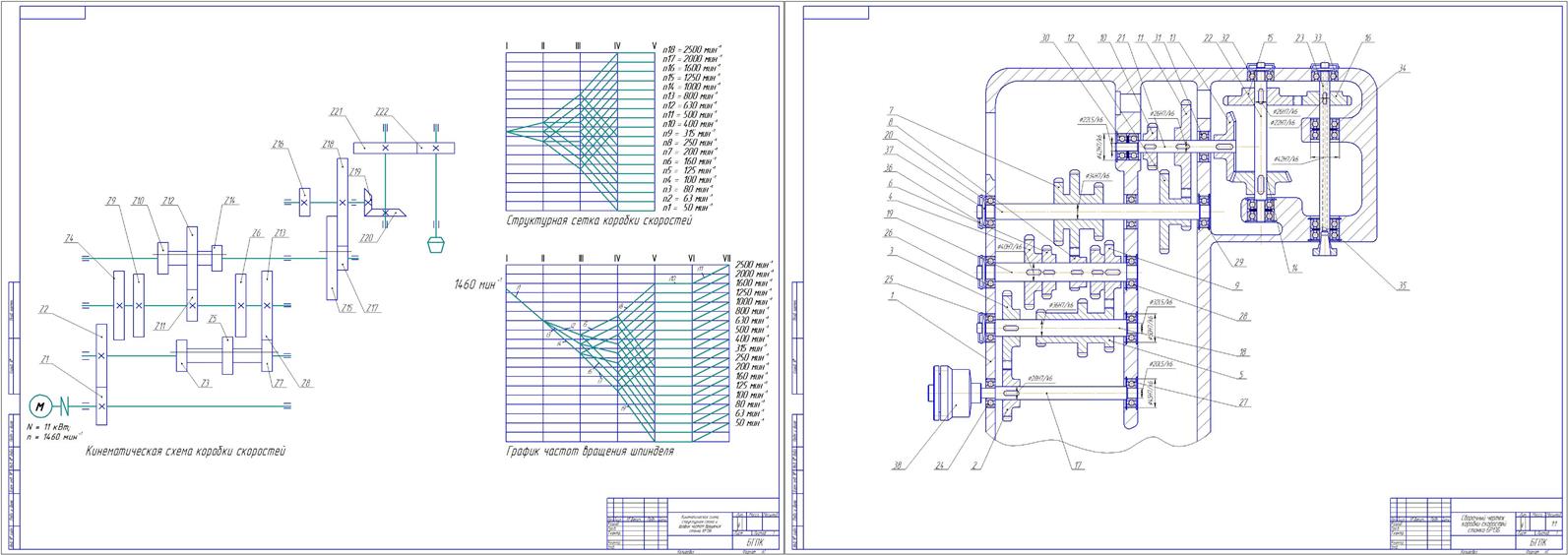

Графическая часть содержит чертеж коробки скоростей 6р13б и кинематику.

Содержание отчета
1.Введение ………………………………………………………………………..2
2. Основные технические характеристики станка:
2.1 Расчёт и обоснование режимов резания …………………………………….3
2.2 Определение частот вращения……………………………………………….4
2.3 Определение сил резания и эффективности мощностей …………………..5
3. Кинематический расчёт
3.1 Структурные формулы привода ………………………………………..……6
3.2 Структурные сетки ………………………………………………………..….7
3.3 Кинематическая схема привода ………………………………………..…....8
3.4 График частот вращения …………………………………………...……......9
3.5 Определение передаточных отношений и чисел зубьев колёс …………..10
4. Расчёт элементов привода
4.1 Расчёт крутящих моментов …………………………………………………11
4.2 Расчёт зубчатых передач ……………………………………………………13
4.3 Расчёт валов привода………………………………………………………...16
5. Смазывание и обслуживание станка……………………………….………... 20
6. Охрана труда и техника безопасности …………………………….…………21
7. Заключение………………………………………………………….………….22
8. Литература……………………………………………………….……………..23
