Курсовой проект на тему: "Спроектировать коробку скоростей вертикально-фрезерного станка"
Дано: Тип станка – консольный вертикально-фрезерный станок
Структурная формула Pa*Pb*Pc*Pd=16,
Знаменатель ряда φ =1,26
Диапазон регулирования Rn=12,
Размеры рабочего стола 500х200

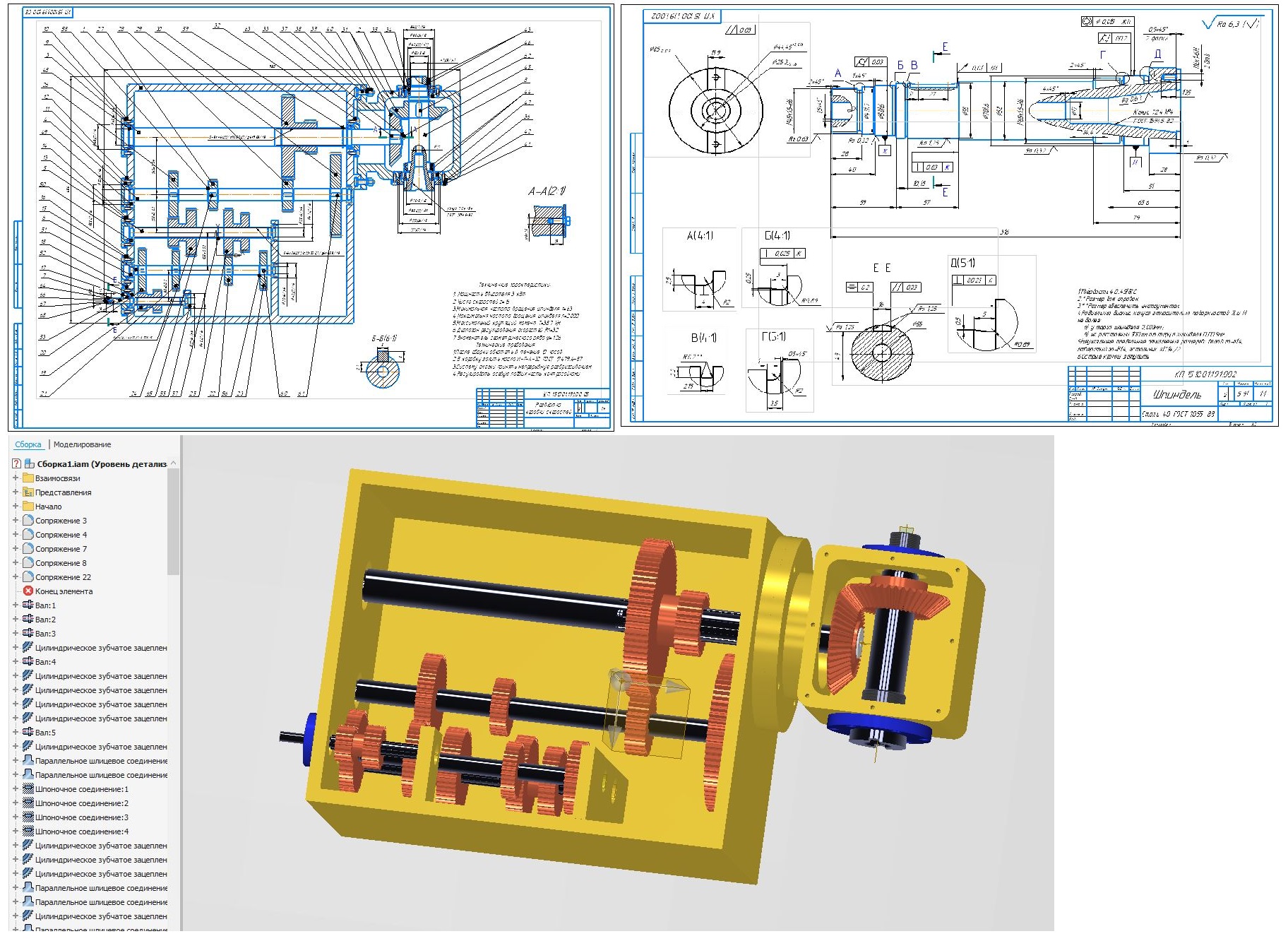

Чертежи сделаны в компас 3D 18
3D модели сделаны в Inventor 2020
Содержание
1. Задание на курсовое проектирование 3
2.Краткий обзор характеристик аналогичных станков 4
2.1 Обоснование выбора предельных частот вращения шпинделя 5
2.2 Выбор числа передач и структурной формулы 6
2.3 Расчет станка с построением структурной сетки 7
2.4 Определение крутящих моментов 9
3.1 Расчет зубчатых передач 10
3.2 Ориентировочный расчет валов 13
3.3 Проверочный расчет валов 14
3.4 Расчет подшипников 31
3.5 Расчет шпиндельного узла 33
3.6 Расчет шпоночных соединений 34
3.7 Расчет шлицевых соединений 36
3.8 Выбор смазочного материала 39
Заключение 40
Список использованной литературы 41
Приложение 42
Markiz_karabaz
Серёга Ч
Здравствуйте! Скажите, пожалуйста, а есть файлы 3д сборки step или stl, чтобы открыть можно было в компасе?
Добрый день, Вы скачайте, потом напишите, пришлем в степ на почту, только в модели ст. изделий может не быть при пересохранении
Все, скачала.
Все чем смогли, помогли, отправили.
