Торцевая фрезерная головка на основе встроенного электродвигателя для продольно-фрезерного станка с ЧПУ

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Металлорежущие станки и инструменты»
КУРСОВАЯ РАБОТА
Тема: «Торцевая фрезерная головка на основе встроенного электродвигателя для продольно-фрезерного станка с ЧПУ»

В данной работе рассматривается торцевая фрезерная головка на основе встроенного электродвигателя для продольно-фрезерного станка с ЧПУ
Графическая часть содержит 2 листа формата А1, спецификацию и 41 лист пояснительной записки

Торцевая фрезерная головка:
Для расширения технологических возможностей станков имеются следующие накладные узлы:
• торцовая головка;
• устройство установки торцовой головки;
• лобовая головка силовая;
• лобовая головка ускорительная.
Накладные головки (торцовая и лобовые) устанавливаются на ползун фрезерной бабки, для чего на ползуне имеются стыковочные поверхности под эти узлы.
Для стыковки торцовой головки с ползуном и для ее фиксации через 90° на торце ползуна закреплена специальная фиксаторная плита.
Для установки лобовой головки имеется передняя поверхность, представляющая фронтальное занижение в нижней части ползуна, на котором может быть установлена переходная плита.
Устройство установки торцовой головки устанавливается на правой тумбе портала станка.
Накладная торцовая головка имеет горизонтальный шпиндель и может переставляться вокруг вертикальной оси относительно торца ползуна на 90°, благодаря чему с ее помощью можно обработать верти-кальные поверхности с 4-х сторон обрабатываемой детали (боковые и торцовые) за одну ее установку.

Состав: Торцевая фрезерная головка (СБ), спецификация, пз Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Фрезерные станки / Торцевая фрезерная головка на основе встроенного электродвигателя для продольно-фрезерного станка с ЧПУ

Курсовая работа/
Курсовая работа/Записка.docx
Курсовая работа/Спецификация.doc

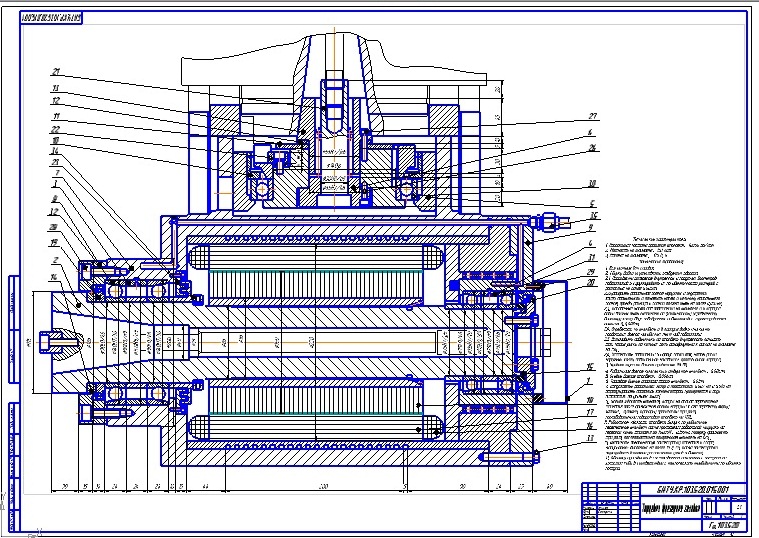

Курсовая работа/Чертеж вид сбоку.cdw
Курсовая работа/Чертеж общий вид печать.cdw
