КОМПАС 3D 18

Модернизировать привод главного движения одностоечного токарно-карусельного станка модели 1531

Воткинский филиал
Федерального государственного бюджетного образовательного
учреждения высшего образования
«Ижевский государственный технический университет имени М.Т.Калашникова»
(ВФ ФГБОУ ВО «ИжГТУ имени М.Т. Калашникова»)
Кафедра: Технология машиностроения и приборостроения.
Курсовой проект
На тему: Модернизировать привод главного движения одностоечного токарно-карусельного станка модели 1531
Воткинск 2018

АННОТАЦИЯ

Пояснительная записка на 32 листах. С приложением 5 листов формата А4, 4 чертежа формата А1.
В курсовом проекте, согласно заданию, модернизирован привод главного движения токарно-карусельного станка модели 1531.
Разработана кинематическая схема привода и график частот вращения шпинделя.
Проведен расчет на прочность и выполнены проектные расчеты зубчатых колес, валов и ременной передачи.
Разработана компоновочная схема коробки скоростей, выбраны подшипники и электромуфты.
Разработана схема механизма переключения скоростей, рассчитаны и определены конструктивные параметры основных деталей этого механизма.
Выполнено описание системы смазки коробки скоростей, указаны применяемые смазочные материалы.
В графической части выполнен технический проект коробки скоростей.

Исходные данные: класс точности станка Н; число часто вращения шпинделя Z=12; обрабатываемый материал аустенитная сталь- 15Х25Т.

Содержание
Введение 5
1. Обоснование исходных технических данных 6
1.1 Общие положения 6
1.3 Расчет режимов резания 8
2. Кинематический расчет привода 10
2.1 Выбор и обоснование структурной сетки привода главного движения 10
2.2. Определение числа зубьев передач 12
3. Предварительный расчет деталей привода. 17
3.1. Расчет модулей зубчатых передач. 17
3.2 Расчет геометрических параметров зубчатых колес 18
3.3. Предварительный расчет валов. 19
3.4. Расчет клиноременной передачи. 20
4. Проверочный расчет вала 22
5. Выбор подшипников 24
6. Выбор и проверка шлицевых соединений 26
7. Переключение скоростей при помощи электромагнитных муфт 28
8. Система смазки 29
Заключение 31
Список литературы 32

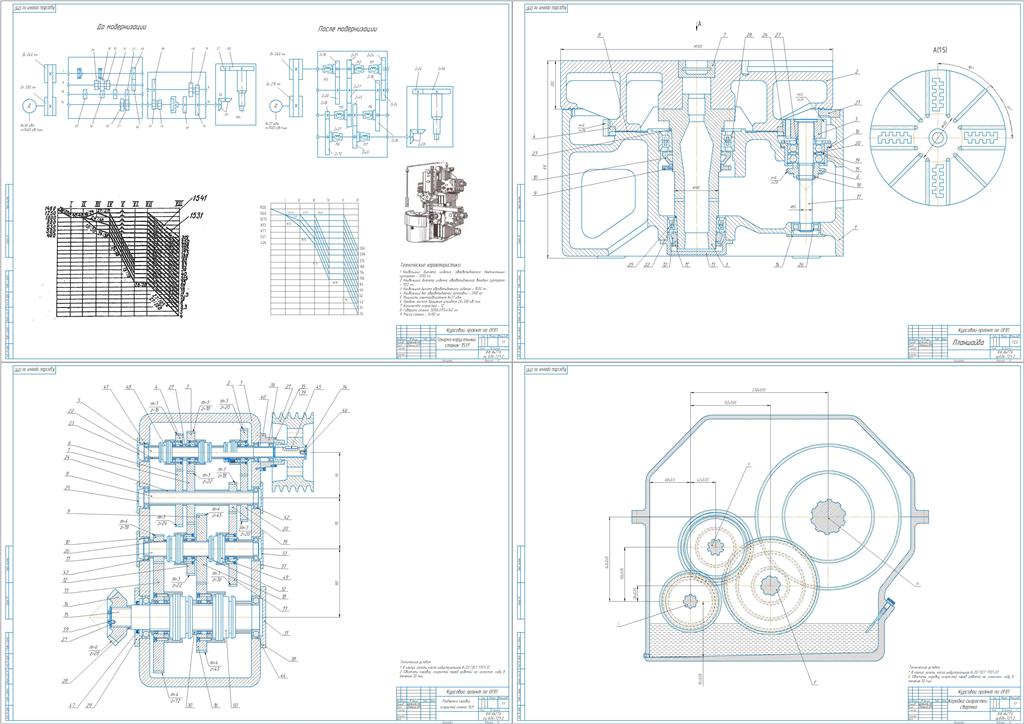

Состав: ПЗ, кинематическая до модернизации и после, развертка ( рабочий чертеж), свертка, шпиндельный узел, спецификация к развертке, спецификация к шпиндельному узлу Язык документа

Софт: КОМПАС-3D 17

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Модернизировать привод главного движения одностоечного токарно-карусельного станка модели 1531

Просмотр файлов
2 ???? (?????).cdw
3 ????.cdw
Лист 1 до и после.cdw
лист 4.cdw
Оборудование маш.пр..docx
спецификация к развертке.spw
спецификация планшайба.spw
