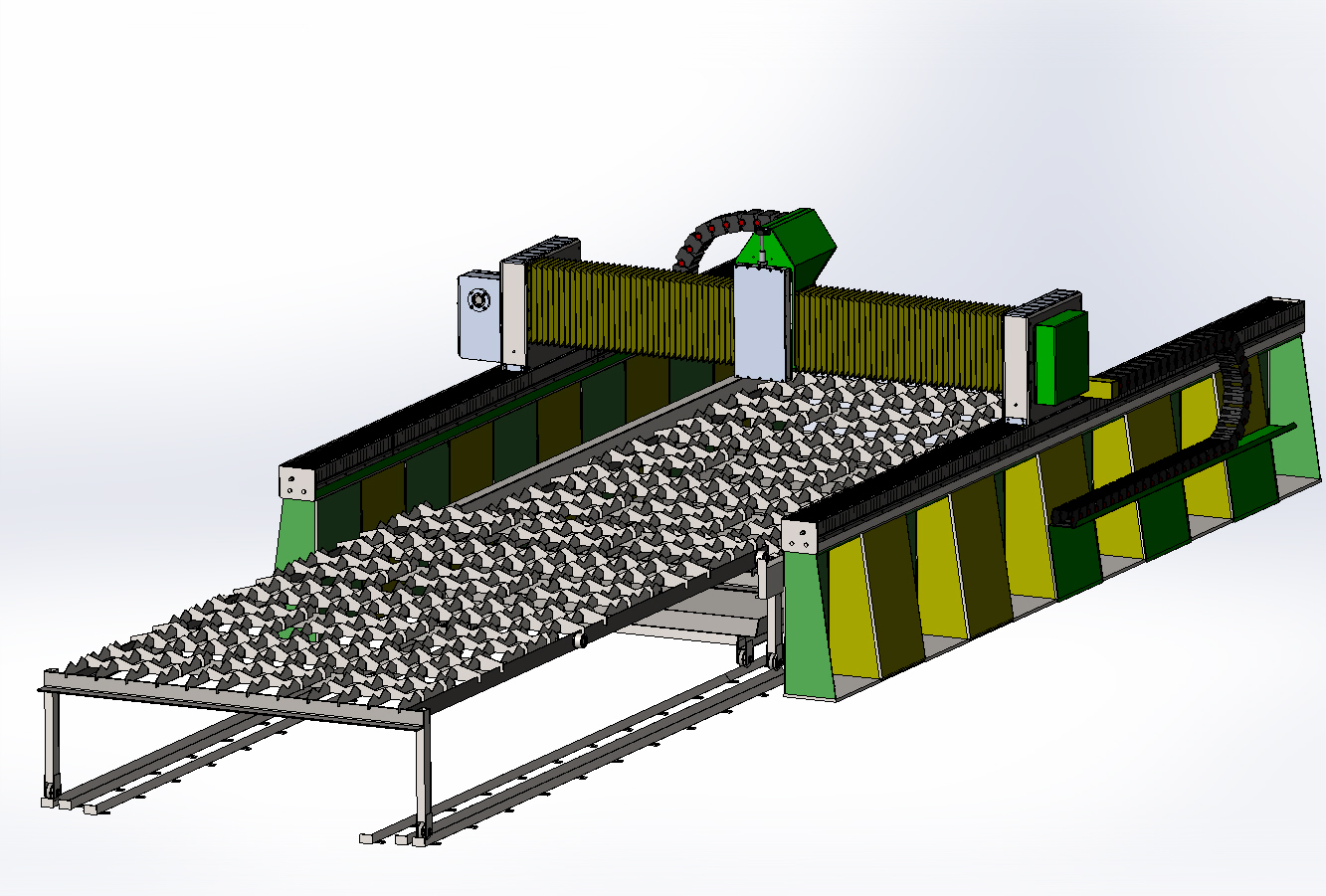

3D модель Координатный стол портального типа

Координатный стол портального типа предназначен для установки плазменного или оптоволоконного лазерного источника. Рабочий ход "X", "Y" и "Z" координат 3000х1500х250мм. соответственно.
Для удешевления изготовления станка в конструкции применены безлюфтовые ременные передачи на HTD зубчатых ремнях. В качестве приводных двигателей используются асинхронные электродвигатели со встроенными энкодерами. Точность позиционирования станка +/- 0,15мм.

3D Модели координатный Лазерная резка плазменная резка Станок ЧПУ
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Михаил Пепин
Дата
15.04.2016
Язык
Русский
Состав
3D Сборка, Все 3D детали.
Софт
SolidWorks 14 Как открыть?
Содержимое архива
  • Пластина опорная.SLDPRT
  • Hex Nut 15525_gost.sldprt
  • Закрытие2000.SLDASM
  • эксцентрик_малый.SLDPRT
  • Z координата_ новая.SLDASM
  • втулка дистанционная22.SLDPRT
  • Направляюшяя20.SLDPRT
  • опора_BK12вал12_подв.SLDPRT
  • Упор отбойник.SLDPRT
  • ребро поперечное длинное.SLDPRT
  • Ложемент кабель канала Х.SLDPRT
  • Ось малого натяжителя.SLDPRT
  • вкадыш кожуха1.SLDPRT
  • Bear 8338_200_gost.SLDPRT
  • гофра150х50.SLDASM
  • Hex Bolt 15589_gost.sldprt
  • Hex Bolt 7798_gost.sldprt
  • HGL25HA-1900_Хn.SLDPRT
  • АИР71 IM2081 В4(0,75кВт 1500 об_мин).SLDPRT
  • ШкивZ20_ременьh50mm.SLDPRT
  • Крышка редуктора малая.SLDPRT
  • Hex Bolt 7805_gost.sldprt
  • уголок40х3100.SLDPRT
  • Ребро редуктора Х Х.SLDPRT
  • втулка дистанционная У.SLDPRT
  • уголок3.SLDPRT
  • Уголок для гофры 1х700.SLDPRT
  • Трубка для смазки5.SLDPRT
  • корпус_для направляющей 20.SLDPRT
  • Пластина У опорная низ.SLDPRT
  • Натяжитель30У1.SLDASM
  • Труба80х80 станочный профиль.SLDPRT
  • Крышка натяжки У ремня.SLDPRT
  • швп SLK1610х925.SLDPRT
  • Шкив HD26-5m15.SLDPRT
  • Каретка У новая.SLDASM
  • уголок1.SLDPRT
  • Крышка У редуктора малая.SLDPRT
  • РеменьHTD8m_z59_h50_L472.SLDPRT
  • боковина портала Х Х.SLDPRT
  • Пластина_У.SLDPRT
  • боковина портала Х.SLDPRT
  • Прижим_зубастый30.SLDPRT
  • Шкив HD26-5m15_для ЭДАИР56В2.SLDPRT
  • накладка для кожуха.SLDPRT
  • Крышка24.SLDPRT
  • эксцентрик_большой.SLDPRT
  • Гайка для ВК12_М12х1.SLDPRT
  • Кабель-канал_лазер_Х.SLDASM
  • ШкивZ24_ременьh30mm.SLDPRT
  • Вилка натяжитель.SLDPRT
  • Звено к-к лазер.SLDPRT
  • Вал25х30х130 У1_ворая половина.SLDPRT
  • Вал25х30х130_new1.SLDPRT
  • Вал натяжителя.SLDPRT
  • Роликовая опора.sldasm
  • эксцентрик_малыйУ1.SLDPRT
  • Кожух Z1.SLDPRT
  • стойка350х650х5.SLDPRT
  • Гофра Х начало.SLDASM
  • втулка дистанционная35х3.SLDPRT
  • Пресс-масленка угловая.SLDPRT
  • Плита У_N1.SLDPRT
  • Bear 8338_300_gost.SLDPRT
  • Закрытие750.SLDASM
  • Кожух Z2.SLDPRT
  • Фланец11.SLDPRT
  • Гайка У стопор распорка.SLDPRT
  • РеменьTD8m-z59-h20-L472.SLDPRT
  • Балка Х.SLDASM
  • Вкладыш торцевой.SLDPRT
  • Washer 6958_1_gost.sldprt
  • Трубка для смазки2.SLDPRT
  • Державка.SLDPRT
  • Крышка редуктора.SLDPRT
  • Гофра 50_л_н.SLDPRT
  • накладка_для гофры.SLDPRT
  • Вал25х30х130 У1.SLDPRT
  • Прижим_зубастый для ремня 50.SLDPRT
  • ось1.SLDPRT
  • РеменьTD8m-z59-h30-L472.SLDPRT
  • ШкивZ26_ременьh50mm.SLDPRT
  • Гофра250в_У1.SLDPRT
  • Телега выкатная.sldasm
  • Прижим для ремня 50.SLDPRT
  • Гофра150г_У.SLDPRT
  • Натяжитель У ремня.SLDASM
  • Hex Nut 15522_gost.sldprt
  • АИР56 IM2081(энкодер).SLDPRT
  • Вал_полуось_труба 25х4 ГОСТ8734-78.SLDPRT
  • Гофра150П_н.SLDPRT
  • Гайка У стопор.SLDPRT
  • Гофра250в_У.SLDPRT
  • Трубка для смазки4.SLDPRT
  • Bear 8995_176000_1_gost.SLDPRT
  • АИР80А IM2081 А2Д(1,5кВТ 3000 об_мин).SLDPRT
  • Накладка1111.SLDPRT
  • Hex Nut 5915_gost.sldprt
  • Трубка для смазки 6.SLDPRT
  • ПлитаZ.SLDPRT
  • Ролик.SLDPRT
  • накладка опорная для ролика.SLDPRT
  • шайба дистанционная У1.SLDPRT
  • Натяжитель30.SLDASM
  • ШкивZ24_ременьh30mm натяжитель.SLDPRT
  • Кожух_Зет.SLDASM
  • платик.SLDPRT
  • Ролик в сборе.SLDASM
  • уголок4.SLDPRT
  • Гофра 50_л.SLDPRT
  • уголок2.SLDPRT
  • ребро короткое.SLDPRT
  • Накладка111.SLDPRT
  • втулка дистанционная2.SLDPRT
  • уголок верхнего стола1.SLDPRT
  • уголок40х3000.SLDPRT
  • Станина.sldasm
  • HGL25HA-4000_Х.SLDPRT
  • Stud_gost.sldprt
  • Sp Sc 11074_gost.SLDPRT
  • Накладка ложемент2.SLDPRT
  • Гайка вкладыш.SLDPRT
  • Труба300х40х60.SLDPRT
  • Вставка.SLDPRT
  • кожух для кабель_канала.SLDPRT
  • Труба180х80х6.SLDPRT
  • Кожух Х1.SLDPRT
  • РеменьНTD8m_h50_L5000.SLDPRT
  • боковина портала ХУ.SLDPRT
  • Крышка4_2.SLDPRT
  • гайкаШВП_16.SLDPRT
  • ребро поперечное.SLDPRT
  • Bear 8882_160000_3_gost.SLDPRT
  • Circlips 13942B_gost.sldprt
  • Гофра 50_п_н.SLDPRT
  • Ось малого натяжителяУ1.SLDPRT
  • платик_верхний.SLDPRT
  • корыто для телеги.SLDPRT
  • РеменьНTD8m_h30_L4200.SLDPRT
  • Труба приводная.SLDASM
  • закрытие кожуха Z.SLDPRT
  • Уголок опорный 30.SLDPRT
  • Крышка.SLDPRT
  • Крышка У.SLDPRT
  • Circlips 13943A_gost.sldprt
  • опора_BK12вал12.SLDPRT
  • уголок верхнего стола.SLDPRT
  • Накладка ложемент.SLDPRT
  • пластина.SLDPRT
  • ШкивZ20_h30mm.SLDPRT
  • Палец.SLDPRT
  • ШкивZ60_h20mm.SLDPRT
  • Уголок опорный 750х30.SLDPRT
  • Hex Bolt 7796_gost.sldprt
  • платик_верхний1.SLDPRT
  • Швеллер10П400.SLDPRT
  • ПланкаZ_1.SLDPRT
  • ШкивZ20_h20mm.SLDPRT
  • Ролик1.SLDPRT
  • Тру1325х40х60.SLDPRT
  • Трубка для смазки.SLDPRT
  • ПланкаZ.SLDPRT
  • стойка350х650х5_изнанка.SLDPRT
  • Washer 11371_gost.sldprt
  • Пресс-масленка.SLDPRT
  • Ухо.SLDPRT
  • Распорка.SLDPRT
  • накладка_для гофры1.SLDPRT
  • Опора двигателя.SLDPRT
  • Линейный подшипникHGH25CA.SLDPRT
  • Уголок для гофры 1.SLDPRT
  • Плита У_N.SLDPRT
  • ось.SLDPRT
  • пыльник.SLDPRT
  • Швеллер10П3500.SLDPRT
  • Труба500х40х60.SLDPRT
  • Hex Nut 15523_gost.sldprt
  • Платик22.SLDPRT
  • Упор отбойник для направляющих.SLDPRT
  • Портал вариант.SLDASM
  • уголок.SLDPRT
  • Вал У редуктора.SLDPRT
  • кронштейн У_Z.SLDPRT
  • Кабель-канал_лазер.SLDASM
  • Hex Bolt 15591_gost.sldprt
  • Натяжитель50.SLDASM
  • Втулка ведомая_n.SLDPRT
  • шайба дистанционная У_натяжителя.SLDPRT
  • Труба3500х40х60.SLDPRT
  • Крышка4.SLDPRT
  • Винт ШВП Z.SLDASM
  • вкадыш кожуха.SLDPRT
  • РеменьНTD5mZ.SLDPRT
  • Пластина У опорная верхняя.SLDPRT
  • Клепка3.SLDPRT
  • ШкивZ60_h50mm.SLDPRT
  • Кожух У1.SLDPRT
  • Портальный редуктор Х.SLDASM
  • Гофра 50_п.SLDPRT
  • Трубка для смазки1.SLDPRT
  • боковина портала ХУ_1.SLDPRT
  • Гофра150П.SLDPRT
  • Пластина1.SLDPRT
  • Накладка ложемент1.SLDPRT
  • Звено к-к крайнее лазер.SLDPRT
  • Рама с выкатными столами_вариант.SLDASM
  • Трубка для смазки3.SLDPRT
  • Ось большого натяжителя.SLDPRT
  • Гофра150г_У1.SLDPRT
  • Пластина_Х_гофры.SLDPRT
  • ШкивZ60_h30mm.SLDPRT
  • гофра150х365_У1.SLDASM
  • Ребро редуктора центральное.SLDPRT
  • SC GOST 11738_gost.sldprt
  • SC GOST 17475_gost.sldprt
  • Bear 8338_100_gost.SLDPRT
