Переносной координатный стол

0
98
815
0
0
150

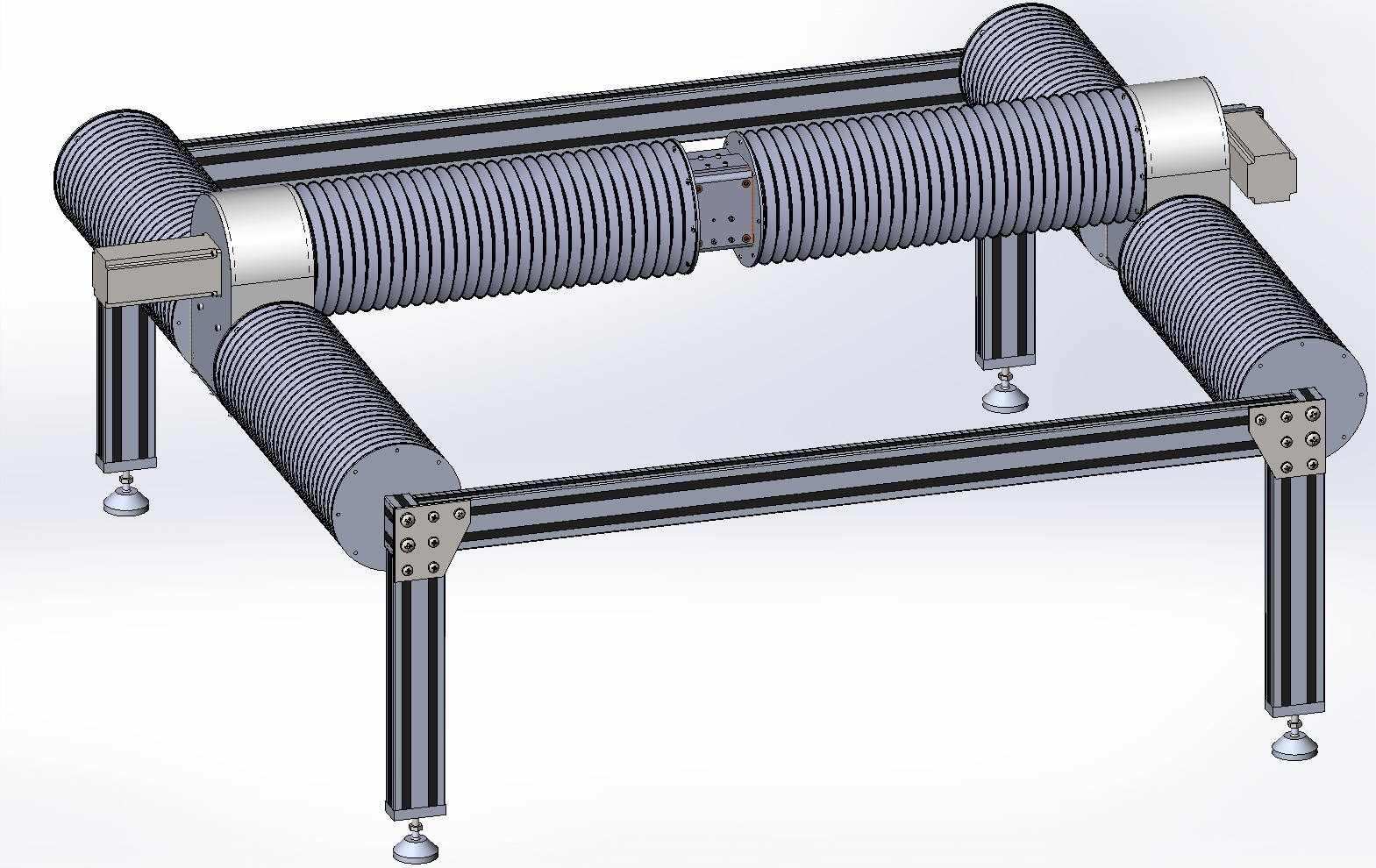

Координатный переносной стол портального типа предназначен для резки или раскроя материала в полевых условиях с помощью навесного оборудования весом не более 2кг. Рабочий ход "X", "Y" координат 700х750мм соответственно.
Для удешевления изготовления станка в конструкции применены безлюфтовые ременные передачи на HTD зубчатых ремнях. В качестве приводных двигателей используются шаговые электродвигатели со встроенными энкодерами. Точность позиционирования станка +/- 0,15мм.


Сообщить о проблеме
Дата
27.12.2016
Язык
Русский
Состав
3D Сборка, Модели всех деталей
Софт
SolidWorks 14 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-30х60х300.SLDPRT 30х60х300.SLDPRT
  • icon-30х60х1000_У.SLDPRT 30х60х1000_У.SLDPRT
  • icon-30х60х1014.SLDPRT 30х60х1014.SLDPRT
  • icon-30х60х1050.SLDPRT 30х60х1050.SLDPRT
  • icon-Bear 7242_80000_2_gost.SLDPRT Bear 7242_80000_2_gost.SLDPRT
  • icon-Bear 8338_100_gost.SLDPRT Bear 8338_100_gost.SLDPRT
  • icon-Bear 8338_1000000_9_gost.SLDPRT Bear 8338_1000000_9_gost.SLDPRT
  • icon-Circlips 13943A_gost.sldprt Circlips 13943A_gost.sldprt
  • icon-Hex Nut 2526_gost.sldprt Hex Nut 2526_gost.sldprt
  • icon-MGN15C.SLDPRT MGN15C.SLDPRT
  • icon-pan head cross recess screw_din.sldprt pan head cross recess screw_din.sldprt
  • icon-prevailing torque nut style 1 insert_din.sldprt prevailing torque nut style 1 insert_din.sldprt
  • icon-SC GOST 11738_gost.sldprt SC GOST 11738_gost.sldprt
  • icon-socket csink head cap screw 10642_din.sldprt socket csink head cap screw 10642_din.sldprt
  • icon-Sp Sc 11074_gost.SLDPRT Sp Sc 11074_gost.SLDPRT
  • icon-Washer 10450_1_gost.sldprt Washer 10450_1_gost.sldprt
  • icon-Букса.SLDPRT Букса.SLDPRT
  • icon-Букса_У .SLDPRT Букса_У .SLDPRT
  • icon-Вал_У.SLDPRT Вал_У.SLDPRT
  • icon-Вал паразитный.SLDPRT Вал паразитный.SLDPRT
  • icon-Вкладыш ЭД_У.SLDPRT Вкладыш ЭД_У.SLDPRT
  • icon-Втулка дистанционная.SLDPRT Втулка дистанционная.SLDPRT
  • icon-Гайка-заклепкаМ4.SLDPRT Гайка-заклепкаМ4.SLDPRT
  • icon-Гофра У.SLDASM Гофра У.SLDASM
  • icon-Гофра Х.SLDASM Гофра Х.SLDASM
  • icon-Гофра круглая1.SLDPRT Гофра круглая1.SLDPRT
  • icon-Гофра круглая1Х.SLDPRT Гофра круглая1Х.SLDPRT
  • icon-Гофра круглая крайняя1.SLDPRT Гофра круглая крайняя1.SLDPRT
  • icon-ЗаглушкаХниз.SLDPRT ЗаглушкаХниз.SLDPRT
  • icon-Закрытие.SLDPRT Закрытие.SLDPRT
  • icon-Защитный профиль паз 8х50.SLDPRT Защитный профиль паз 8х50.SLDPRT
  • icon-Защитный профиль паз 8х300.SLDPRT Защитный профиль паз 8х300.SLDPRT
  • icon-Защитный профиль паз 8х350.SLDPRT Защитный профиль паз 8х350.SLDPRT
  • icon-Защитный профиль паз 8х900.SLDPRT Защитный профиль паз 8х900.SLDPRT
  • icon-Защитный профиль паз 8х950.SLDPRT Защитный профиль паз 8х950.SLDPRT
  • icon-Защитный профиль паз 8х1014.SLDPRT Защитный профиль паз 8х1014.SLDPRT
  • icon-Каретка У.sldasm Каретка У.sldasm
  • icon-КареткаХ.sldasm КареткаХ.sldasm
  • icon-КареткаХ1.sldasm КареткаХ1.sldasm
  • icon-Кольцо_Dвн14.SLDPRT Кольцо_Dвн14.SLDPRT
  • icon-Кольцо_Dн28.SLDPRT Кольцо_Dн28.SLDPRT
  • icon-Крестовина BF25.SLDPRT Крестовина BF25.SLDPRT
  • icon-Крышка.SLDPRT Крышка.SLDPRT
  • icon-Муфта с полиуритановой вставкой BF-25-8x10.SLDASM Муфта с полиуритановой вставкой BF-25-8x10.SLDASM
  • icon-Натяжитель_ремня У.sldasm Натяжитель_ремня У.sldasm
  • icon-ОТбойник.SLDPRT ОТбойник.SLDPRT
  • icon-Опора.SLDPRT Опора.SLDPRT
  • icon-Опора У низ.SLDPRT Опора У низ.SLDPRT
  • icon-Опора натяжителя.SLDPRT Опора натяжителя.SLDPRT
  • icon-Опора натяжителя в сборе.SLDPRT.SLDASM Опора натяжителя в сборе.SLDPRT.SLDASM
  • icon-Опора поперечины.SLDPRT Опора поперечины.SLDPRT
  • icon-Опора поперечины_1.SLDPRT Опора поперечины_1.SLDPRT
  • icon-Опора поперечины_ЭД.SLDPRT Опора поперечины_ЭД.SLDPRT
  • icon-Опора поперечины_ЭД_У.SLDPRT Опора поперечины_ЭД_У.SLDPRT
  • icon-Опора портала.SLDPRT Опора портала.SLDPRT
  • icon-Опора ремня.SLDPRT Опора ремня.SLDPRT
  • icon-Ось натяжителя.SLDPRT Ось натяжителя.SLDPRT
  • icon-Перемычка опорная.SLDPRT Перемычка опорная.SLDPRT
  • icon-Перемычка опорная_У.SLDPRT Перемычка опорная_У.SLDPRT
  • icon-Пластина соединительная Г-7-У-30.SLDPRT Пластина соединительная Г-7-У-30.SLDPRT
  • icon-Полумуфта BF-25-8.SLDPRT Полумуфта BF-25-8.SLDPRT
  • icon-Полумуфта BF-25-10.SLDPRT Полумуфта BF-25-10.SLDPRT
  • icon-Портал с ходом 700х740.SLDASM Портал с ходом 700х740.SLDASM
  • icon-Прижим.SLDPRT Прижим.SLDPRT
  • icon-Прижим ремня.SLDPRT Прижим ремня.SLDPRT
  • icon-Профиль.SLDPRT Профиль.SLDPRT
  • icon-Профиль_1.SLDPRT Профиль_1.SLDPRT
  • icon-Рама.sldasm Рама.sldasm
  • icon-Рельса MGN15.SLDPRT Рельса MGN15.SLDPRT
  • icon-Сборка3.SLDASM Сборка3.SLDASM
  • icon-Сухарь пазовый_8,2 М5.SLDPRT Сухарь пазовый_8,2 М5.SLDPRT
  • icon-Сухарь пазовый_8,2 М6.SLDPRT Сухарь пазовый_8,2 М6.SLDPRT
  • icon-Т гайка_M3.SLDPRT Т гайка_M3.SLDPRT
  • icon-Уголок ЭД.SLDPRT Уголок ЭД.SLDPRT
  • icon-ШД с Полумуфтой.SLDASM ШД с Полумуфтой.SLDASM
  • icon-Шайба15х0,5.SLDPRT Шайба15х0,5.SLDPRT
  • icon-Шайба под М5.SLDPRT Шайба под М5.SLDPRT
  • icon-Штырь опоры.SLDPRT Штырь опоры.SLDPRT
  • icon-Щека_У.SLDPRT Щека_У.SLDPRT
  • icon-Щека_Х.SLDPRT Щека_Х.SLDPRT
  • icon-Щека_Х1.SLDPRT Щека_Х1.SLDPRT
  • icon-крышка ремня.SLDPRT крышка ремня.SLDPRT
  • icon-ремень 5М-15.SLDPRT ремень 5М-15.SLDPRT
  • icon-ремень 5М-15_2190.SLDPRT ремень 5М-15_2190.SLDPRT
  • icon-шаговый двигатель_ST57_100E с энкодером.SLDPRT шаговый двигатель_ST57_100E с энкодером.SLDPRT
  • icon-шкив зубчатый BLA-18-5M-P14-Kc90-А.SLDPRT шкив зубчатый BLA-18-5M-P14-Kc90-А.SLDPRT
