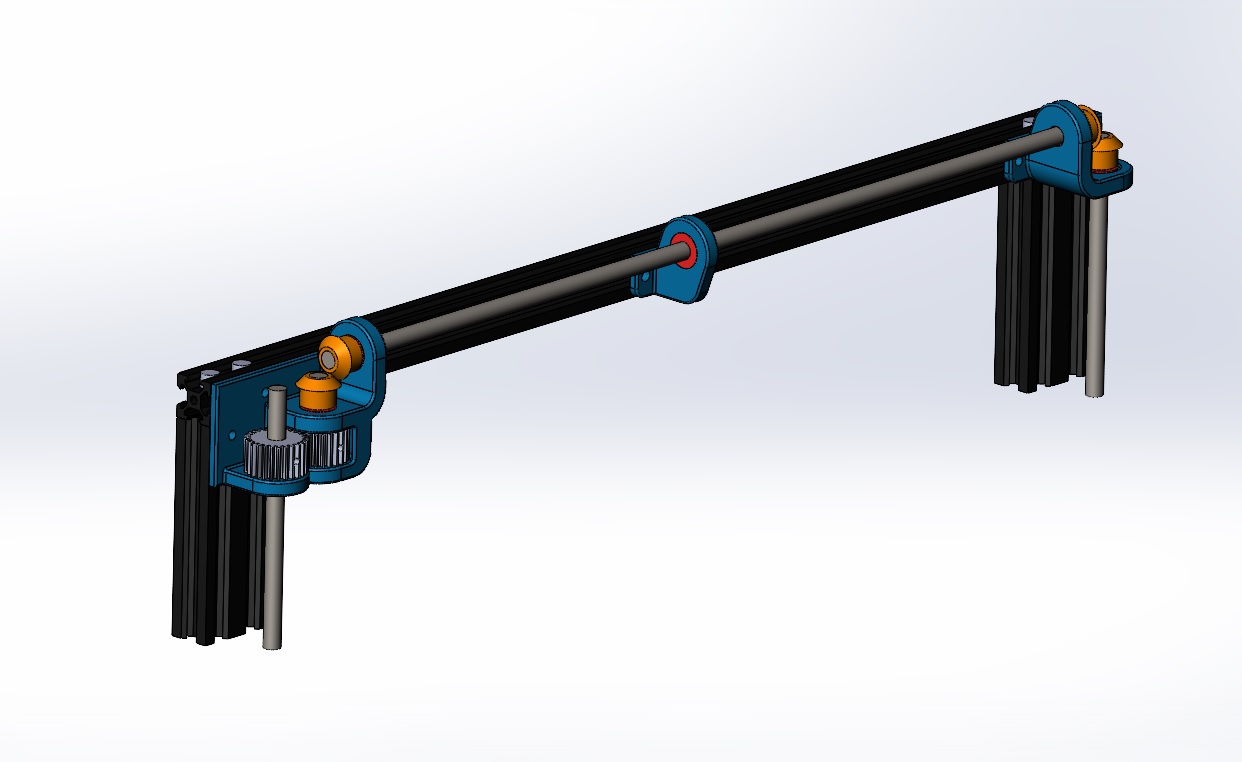

На 3D принтере Creality cr-10 max из коробки сразу есть серьёзная проблема с перекосом оси X. После выключения левая часть оси X опускается. Перед каждой печатью приходилось настраивать стол. Проблема решается жёсткой сцепкой червячных передач.
Для сборки потребуются:
1) Подшипник 8х16х5 - 7шт
2) Шпилька 8х484мм - 1шт
3) Шпилька 8х47мм - 1шт
4) Коническая шестерня с отверстием под шпильку 8мм - 4шт
5) Винты с гайками для крепления к раме м4 - 9шт
6) Винты с гайками для крепления шестерёнок м3 - 4шт
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Многоосевые станки -
- Привод для устранения перекоса оси X на 3D принтере Creality_cr-10_max
Привод для устранения перекоса оси X на 3D принтере Creality_cr-10_max
0
0
90
0
0
30
Автор
Artik_vfhhrvhd
Дата
03.08.2022
Язык
Русский
Состав
3D сборка
Софт
SolidWorks 2022 sp1.0
Как открыть?
Содержимое архива
-
Новая папка
-
Creality_cr-10_max.SLDASM
-
Shesternya_z26_m1_h15.SLDPRT
-
Creality_Skrep_Shpilek.SLDPRT
-
