Стол для ЧПУ под плазморез с порталами XYZ

59
2138
18
7
3D модель Стол для ЧПУ под плазморез с порталами XYZ

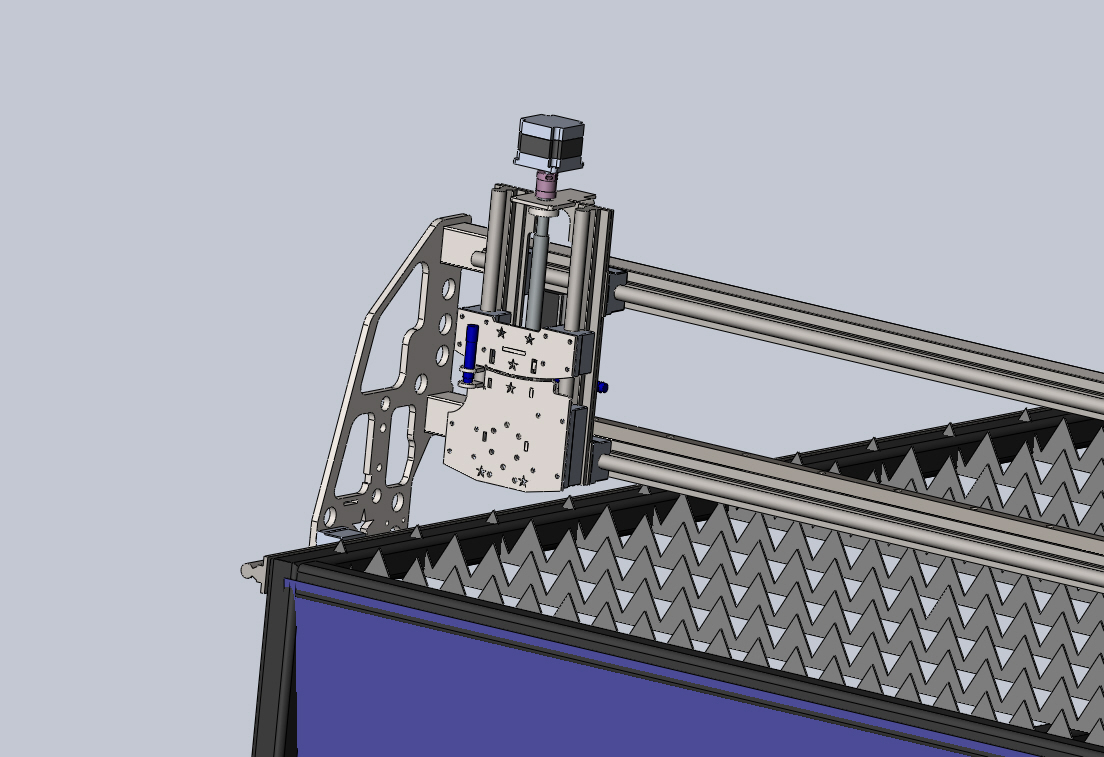

Размер портала 1500х3000 ОсьZ на подвесе с автоматическим поиском ноля Двигатели немо
