Стол плазменной резки используется для резки листового металла на детали, по заданной траектории.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Многоосевые станки -
- Стол плазменной резки металла 1300х1300х100

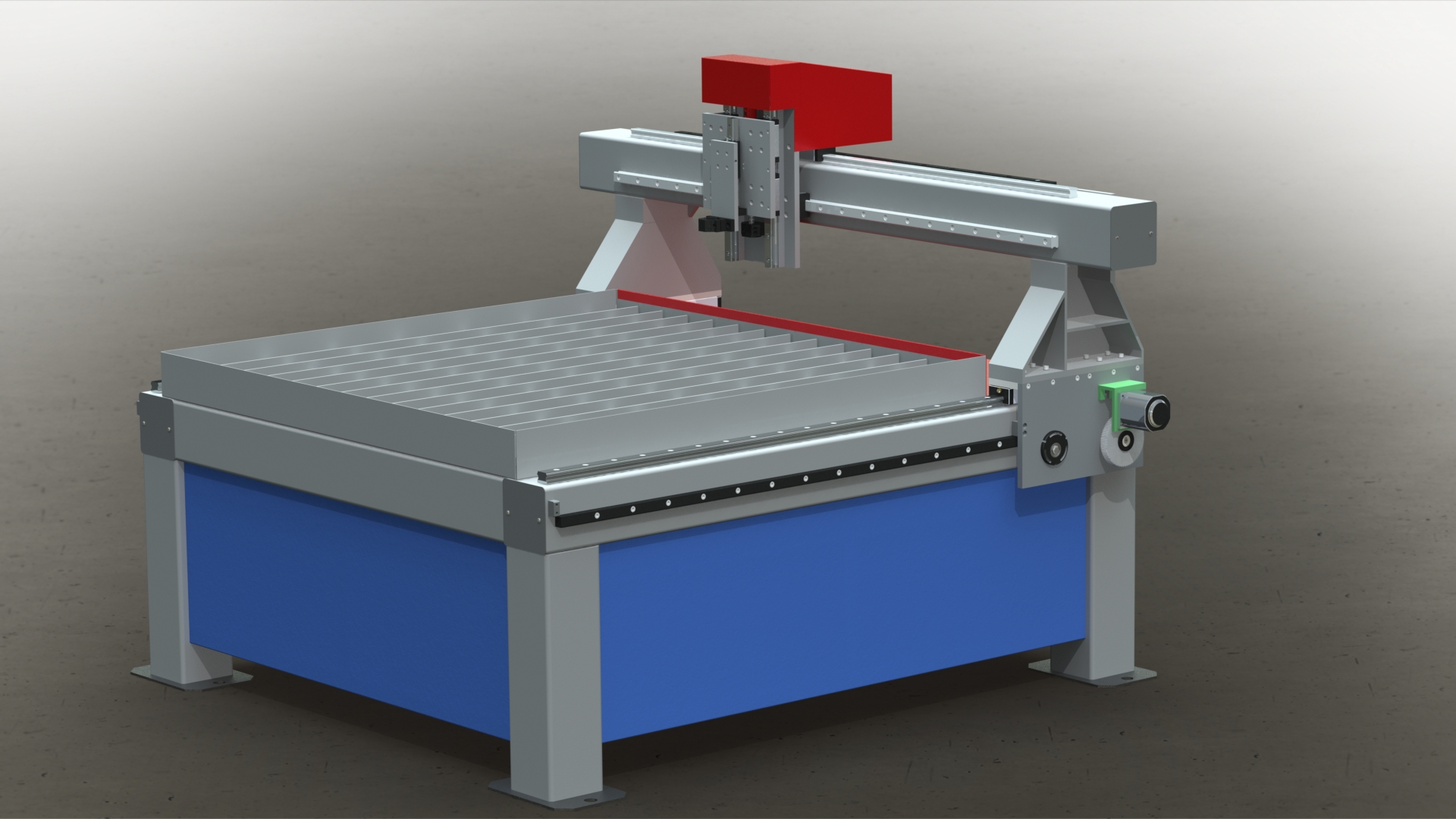

Стол плазменной резки металла 1300х1300х100
1
163
2901
0
4
800
Сообщить о проблеме
Автор
Александр
Дата
25.08.2016
Язык
Русский
Состав
3D сборка,все детали,история.
Софт
SolidWorks 2016
Как открыть?
Содержимое архива
-
Плазма 1300х1300
-
Держатель плазматрона.SLDPRT
-
Пластина плазматрона.SLDPRT
-
Плазма 1300х1300х100.SLDASM
-
Каретка портала правая В сборе.SLDPRT
-
Стол для резки.SLDPRT
-
Крепление державки плазматрона.SLDPRT
-
Обшивка Боковая.SLDPRT
-
Рельсовая Коретка SHS_30-V.SLDPRT
-
Державка плазматрона.SLDASM
-
Крепление привода левое.SLDASM
-
Верхняя планка пластины резака.SLDPRT
-
Крепление двигателя.SLDPRT
-
Шпонка 5х3х32.SLDPRT
-
Штифт 5х15.SLDPRT
-
планка под рельсу плазматрона.SLDPRT
-
Рейка зубчатая L1400_iso.SLDPRT.SLDASM
-
Пластина крепления каретки.SLDPRT
-
Каркас станины 1805х1600х700.SLDPRT
-
Пятка станины.SLDPRT
-
Шестерня Z-25 1.SLDPRT
-
Станина каретки плазматрона.SLDPRT
-
Рейка зубчатая L1750_iso.SLDPRT.SLDASM
-
Ось шестерни ведомая.SLDPRT
-
Рельсовая направляющия LM-30_L400.SLDPRT
-
Шестерня Z-100.SLDPRT
-
Ступица подачи.SLDPRT
-
Шестерня Z-25.SLDPRT
-
Рельсовая направляющия LM-30 L-1600.SLDPRT
-
Ограничмтель коретки плазматрона.SLDPRT
-
Опора подвижная ШВП ВК_15.SLDPRT
-
Шайба втулки.SLDPRT
-
Обшивка передняя.SLDPRT
-
Защита стола.SLDPRT
-
Шаговый двигатель.SLDPRT
-
Корпус оси шестерни.SLDPRT
-
Опора ШВП ВК_15.SLDPRT
-
Рельса 23х20.SLDPRT
-
Корпус оси шест.SLDPRT.SLDASM
-
Сборка Ступица с каретками.SLDASM
-
Рельсовая направляющия LM-35.SLDPRT
-
Каретка портала левая в сборе.SLDPRT
-
Втулка шестерни.SLDPRT
-
Стопор каретки.SLDPRT
-
Корпус оси шест ведомой.SLDPRT.SLDASM
-
Шпонка 5х3х20.SLDPRT
-
Стопорное кольцо-14.SLDPRT
-
Заглушка листовая.SLDPRT
-
Кожух каретки плазматрона.SLDPRT
-
Муфта.SLDPRT
-
Боковой привод .SLDASM
-
Ось шестерни ведущая.SLDPRT
-
Пластина направляющия резака.SLDPRT
-
LM Коретка SHS_35-LV.SLDPRT
-
Крепление привода.SLDPRT
-
ШВН 370мм.SLDPRT
-
Фиксатор заглушки.SLDPRT
-
Крепление привода левое.SLDPRT
-
Ограничитель плазматрона.SLDPRT
-
Каретка державки.SLDPRT
-
Шайба оси втулки.SLDPRT
-
