Накаточная машина

0
4
599
0
0
80

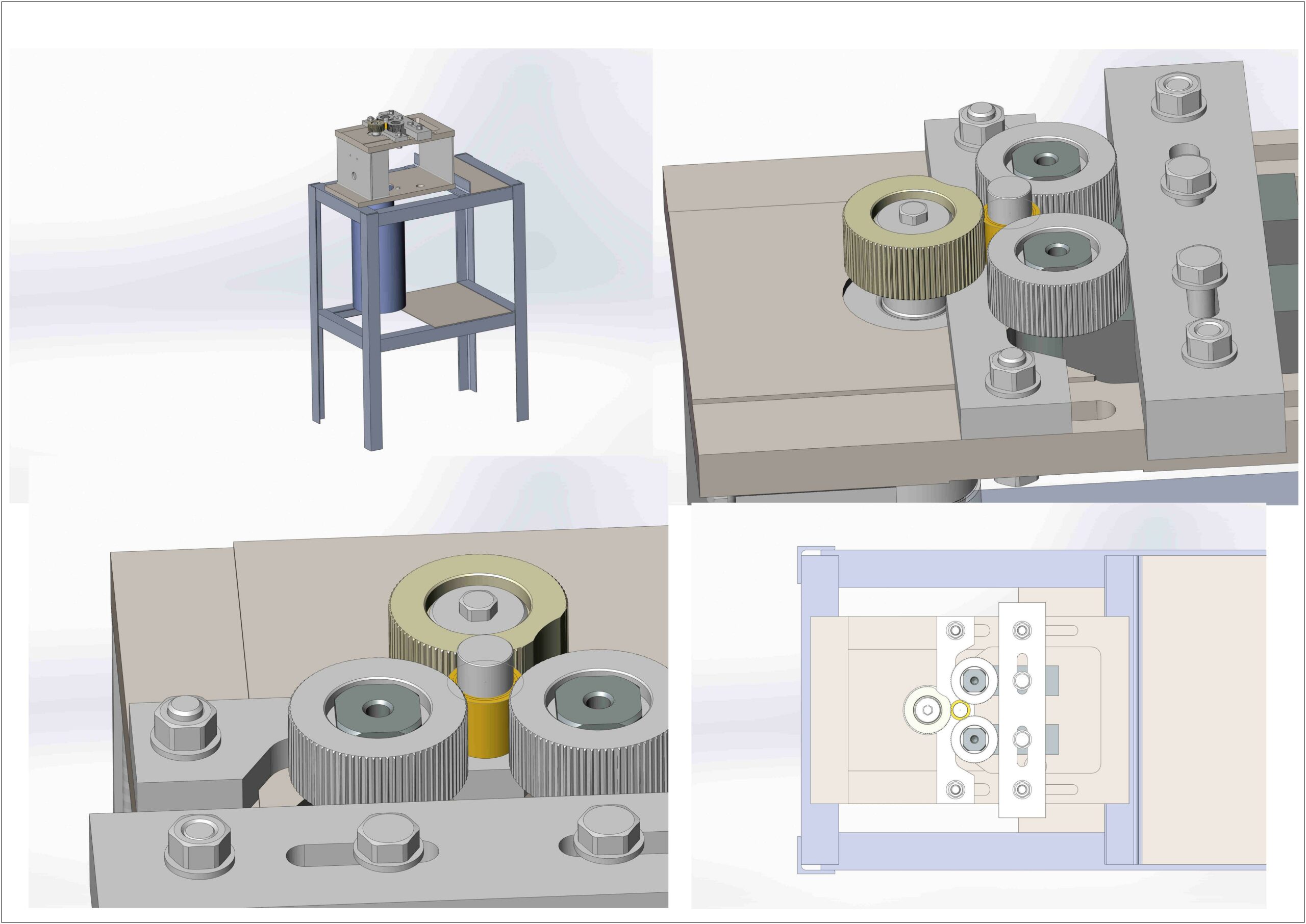

Накаточная машина предназначена для накатывания насечек на наружной цилиндрической трубной резьбе G1/2, G3/4, G1 резьбового фитинга и шаровых кранов. Насечки способствуют удержанию уплотнительного материала - сантехнического льна или ленты ФУМ (фторопластовый уплотнительный материал). Это облегчает монтаж соединения. Накаточная машина спроектирована и изготовлена, аналогов не имеет и выполнена с 3-D деталировкой (отдельные детали). Количество деталей - 40 шт, подсборок - 5 шт, сборка общая - 1 шт. Машина используется на производстве при изготовлении резьбового фитинга и шаровых кранов.

ТЕХНИЧЕСКИЕ ДАННЫЕ НАКАТОЧНОЙ МАШИНЫ:
1. Потребление электроэнергии, 0,37 кВт/ч
2. Габаритные размеры, не более:
- длина 550 мм
- ширина 350 мм,
- высота 978 мм
3. Масса установки, 57,2 кг
4. Накатка насечек для трубной резьбы G1/2, G3/4, G1
5. Регулировка роликов - есть.


Сообщить о проблеме
Дата
15.07.2023
Язык
Русский
Состав
Накаточная машина (3-D сборка), деталировка - 40 шт (3-D модели), подсборки - 5 шт (3-D подсборка).
Софт
SolidWorks 18 SP3.0 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-100.SLDASM 100.SLDASM
    • icon-200.SLDASM 200.SLDASM
    • icon-300.SLDASM 300.SLDASM
    • icon-Roller drive-1-.SLDPRT Roller drive-1-.SLDPRT
    • icon-Болт_М6_10.SLDPRT Болт_М6_10.SLDPRT
    • icon-Болт_М10.SLDPRT Болт_М10.SLDPRT
    • icon-Болт_М10_25.SLDPRT Болт_М10_25.SLDPRT
    • icon-Болт_М10_35.SLDPRT Болт_М10_35.SLDPRT
    • icon-Болт_М10_45_20.SLDPRT Болт_М10_45_20.SLDPRT
    • icon-Болт_М12_30_20.SLDPRT Болт_М12_30_20.SLDPRT
    • icon-Выходной Вал.SLDPRT Выходной Вал.SLDPRT
    • icon-Гайка М10.SLDPRT Гайка М10.SLDPRT
    • icon-Гайка М12.SLDPRT Гайка М12.SLDPRT
    • icon-ЗМП-25.SLDPRT ЗМП-25.SLDPRT
    • icon-Козлы.SLDASM Козлы.SLDASM
    • icon-Конструкция.SLDASM Конструкция.SLDASM
    • icon-Корпус.SLDASM Корпус.SLDASM
    • icon-Кронштейн датчика.SLDPRT Кронштейн датчика.SLDPRT
    • icon-Крышка верхняя.SLDPRT Крышка верхняя.SLDPRT
    • icon-Крышка нижняя.SLDPRT Крышка нижняя.SLDPRT
    • icon-Муфта жесткая 25.SLDPRT Муфта жесткая 25.SLDPRT
    • icon-Направляющая.SLDPRT Направляющая.SLDPRT
    • icon-Опора подвижная.SLDPRT Опора подвижная.SLDPRT
    • icon-Платик.SLDPRT Платик.SLDPRT
    • icon-Подшипник 80305.SLDPRT Подшипник 80305.SLDPRT
    • icon-Полка.SLDPRT Полка.SLDPRT
    • icon-Полка верх.SLDPRT Полка верх.SLDPRT
    • icon-Ролик неприводной.SLDPRT Ролик неприводной.SLDPRT
    • icon-Ролик неприводной 2.SLDPRT Ролик неприводной 2.SLDPRT
    • icon-Ролик приводной.SLDPRT Ролик приводной.SLDPRT
    • icon-Сменная ось.SLDPRT Сменная ось.SLDPRT
    • icon-Стенка боковая.SLDPRT Стенка боковая.SLDPRT
    • icon-Стенка фронтальная.SLDPRT Стенка фронтальная.SLDPRT
    • icon-Шайба 10.SLDPRT Шайба 10.SLDPRT
    • icon-Шайба 12.SLDPRT Шайба 12.SLDPRT
    • icon-Шайба 28.SLDPRT Шайба 28.SLDPRT
    • icon-Шпонка 6х6.SLDPRT Шпонка 6х6.SLDPRT
    • icon-Шпонка 8х7.SLDPRT Шпонка 8х7.SLDPRT
    • icon-датчик индуктивный М12.SLDPRT датчик индуктивный М12.SLDPRT
    • icon-держатель.SLDPRT держатель.SLDPRT
    • icon-деталь под накатку.SLDPRT деталь под накатку.SLDPRT
    • icon-ножка ПП.SLDPRT ножка ПП.SLDPRT
    • icon-ось ролика.SLDPRT ось ролика.SLDPRT
    • icon-перемычка длинная.SLDPRT перемычка длинная.SLDPRT
    • icon-перемычка короткая.SLDPRT перемычка короткая.SLDPRT
