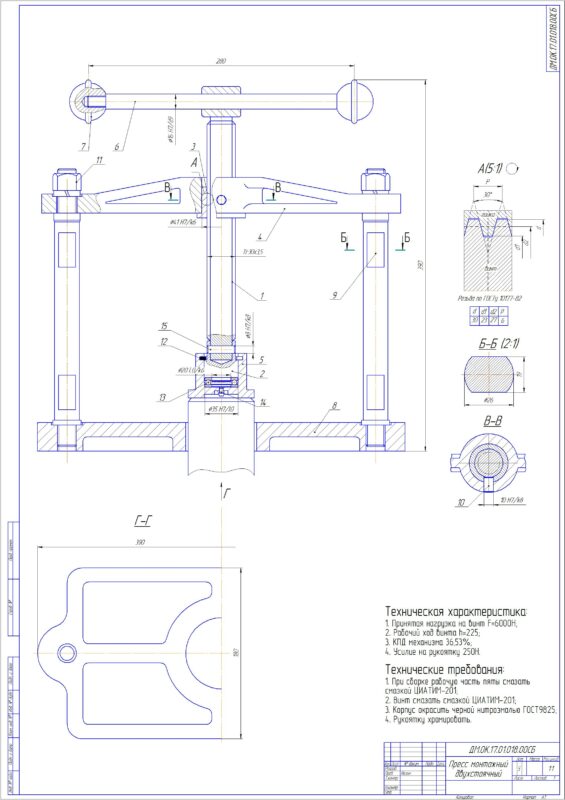

Пресс монтажный двухопорный

Харьковский авиационный институт им. Жуковского
Факультет авиационных двигателей
Кафедра "Энергетическое машиностоение"
Расчетно-графическое задание на тему "Пресс монтажный двухопорный"
2018

Расчетно-графическое задание на тему "Пресс монтажный двухопорный"

Спроектировать механизм с передачей винт-гайка
Исходные данные:
Пресс монтажный двухопорный:
F=6000H
d=45мм
Hmax=5d
B=d
d2=1.6d
A=5d+100мм

СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1.Определение исходных данных
2.Расчет винта
3. Расчет гайки
4. Расчет пяты трения в виде упорного подшипника
5. Расчет рукояток
6. Расчет корпусных деталей пресса
6.1 Расчет стойки
6.2 Расчет резьбы стойки
7. Определение КПД механизма
ВЫВОД
Приложение
Список использованной литературы
