Расчет и конструирование поворотного зажима В-04. Вариант №3

Омский государственный Технический Университет
Кафедра Машиностроение
Расчет основных деталей винтового механизма
Задача: Рассчитать и сконструировать поворотной зажим
Омск 2021

Основные параметры поворотного зажима В-04: Грузоподъёмность F = 12,6 кН, Высота подъёма l= 85 мм, Вылет рычага А×10 = 12 мм.

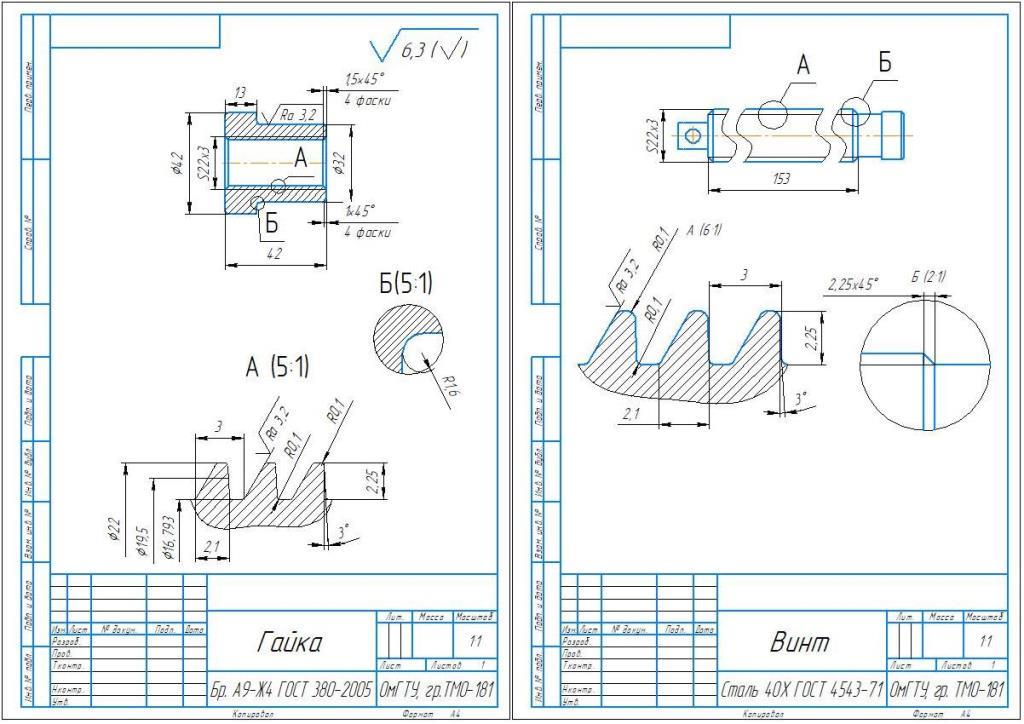

На основании данных расчета разработать рабочие чертежи винта, гайки-вкладыша масштабе 1:1
По условию дано:
Грузоподъемность: F = 12,6 кН
Ход винта: l= 85 мм
Вылет рычага А×10 = 12 мм
Содержание:
1. Выбор расчётной нагрузки……………………………………….4
2. Материалы допускаемые напряжения винта и гайки…………..4
3. Выбор типа резьбы………………………………………………..4
4. Расчёт резьбовой пары на износ………………………………....5
5. Выбор шага резьбы……………………………………………….5
6. Проверка витков резьбы на прочность………………………….7
7. Конструирование и проверочный расчёт элементов гаек……...8
8. Расчёт винта на прочность и устойчивость…………………….11
9. КПД винтового механизма………………………………………14
Список использованной литературы……………………………15
