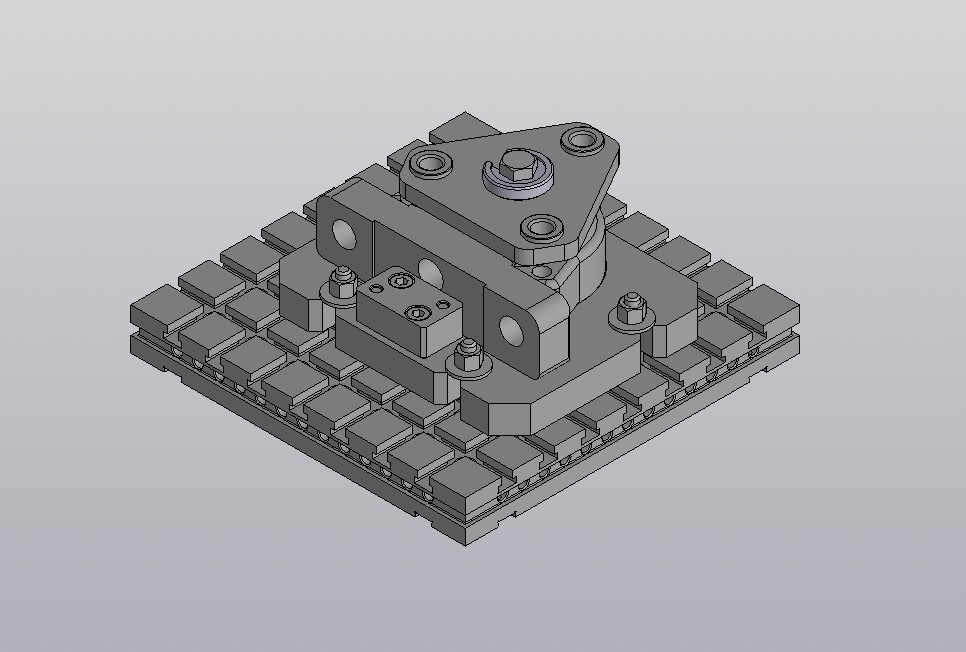

Приспособление для операции сверления отверстия под резьбу М12.
Деталь "Корпус" материал чугун СЧ18, габаритные размеры 160х120х40 мм, выполняется три отверстия с метрической резьбой М12х1,75 на глубину 28 мм.
