Проектирование лентопилочного станка

Сибирский государственный университет науки и технологии имени М.Ф Решетнева.
Кафедра технология машиностроения
Курсовой проект по дисциплине "Металлорежущие станки"
На тему: "Проект станка для мерной резки проката биметаллической лентой с переменным шагом зубьев DM* 17.08"
Красноярск 2017

Целью проекта является разработка конструкторской документации на производство ленточнопильного станка с наклонным механизмом резания имеющий конкурентные показатели по точности распила в 3 – 4 раза выше отечественных станков, мощности привода в 2- 4 раза меньше.
Разрабатываемая конструкция станка подпадает под понятие высокие технологии в заготовительном переделе, обеспечивающие повышение эффективности в 5 раз в сравнении со станками типа 872А ,8Б66 и PROMA PPK-90U.

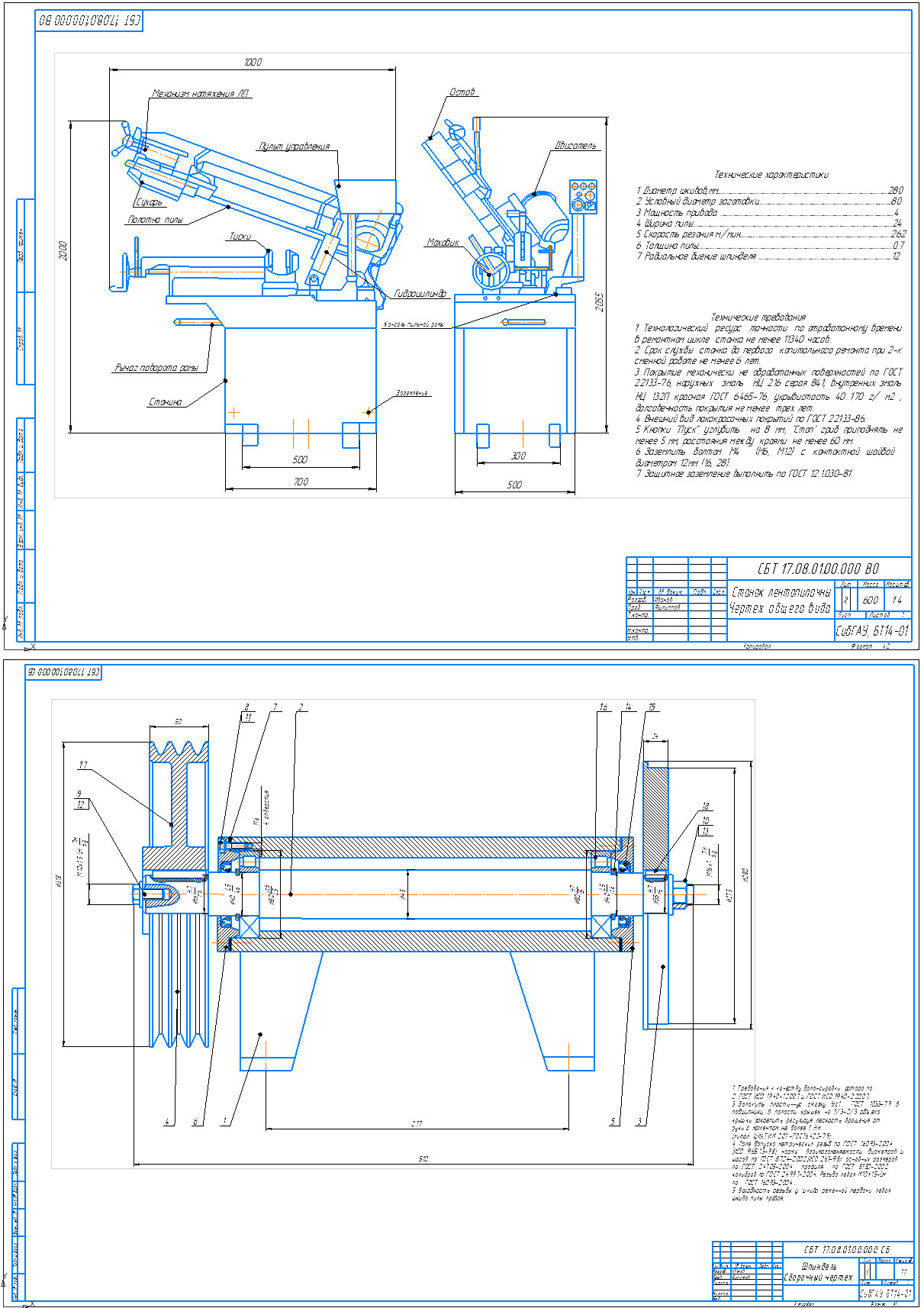

Основной задачей проекта является разработка чертежа общего вида, сборочного чертежа приводного вала, рабочего чертежей вала, сварочный чертеж остова и математической модели предмета исследования.
Исходные данные:
1.Чертеж детали –мерный сортамент проката и труб
2. СПКП по ГОСТ 4.93-86. ПН: стойкость режущего инструмента расчетная более 106часов; класс точности П; п.4-уровеньзвука на рабочем месте менее 80 дБА; п.5 технологичность- удельная трудоемкость изготовления 248 час/кг; п.8 безопасность -по ГОСТ Р ЕН 13898-2009 станки отрезные. Руководящие ТМ: ISO/TR 230-8-2009; ГОСТ ИСО 1940-1:2007, ГОСТ12.1.012, НТиЖ- СПпИС, типовые режимы резания; ;техническая совместимость ТРГ30709; двигатель ТРГ 31606-2012 с ПВ25, нпо по ТРГ 30893.1и2;Vv<3,2 . Условие эксплуатации по ГОСТ 15150; система разработки и постановки продукции производственно-технического назначения на производство -ГОСТ 15.001-88. Директива ЕС по эксплуатации машин и механизмов №98.37-ЕС.
3. Справочные: УЧПУ Heidenhein 840 или GPlus, материалы производственных практик у1/у2=1,2?, опции 2 по индивидуальному заданию.
4. Информационные: know hоw-2, постановка станка на производство с 2018 г.
5, РТМ: Режимы резания типовые с инструментом из Bi-Metall. Натяжение 150- 240 МПа.

Технические характеристики
1 Диаметр шкивов,мм 280
2 Условный диаметр заготовки 80
3 Мощность привода 4
4 Ширина пилы 24
5 Скорость резания м/мин 262
6 Толщина пилы 0.7
7 Радиальное биение шпинделя 12

Состав: Шпинедль(СБ),Станок(ВО),Деталировка(вал,рама), ПЗ Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Моя модель
Моя модель
Остов.cdw
Спецификация.spw
Шпиндель.cdw
Вал.cdw
Записка моя.docx
Лентопильный станок Чертеж общего вида _ КП.МРС.17.02.11.00.000 ВО.cdw
