Проектирование специального станка ИР500МФ4

Альметьевский государственный нефтяной институт
Кафедра технология нефтегазового машиностроения
Курсовой проект по дисциплине «Металлорежущие станки»
На тему: "Проектирование специального станка ИР500МФ4"
Альметьевск 2014

Станок ИР500МФ4
«Металлорежущие станки»
Размеры рабочей поверхности стола (ширина×длина), мм 500×500
Число управляемых координат:
всего 3
одновременно 2
Длина хода, мм
по оси X 800
по оси Z 500
по оси Y 500
Мощность привода главного движения, кВт 15
Частота вращения шпинделя, мин -1 100-1500
Число инсрументальных гнезд в магазине 30
Масса, кг 11370
Габаритные размеры (длина×ширина), мм 400×400
Максимальный диаметр инструмента, мм 100
Скорость холостого хода, мм/мин 5000
Подача:
стола, мм/мин 1-1000
шпиндельной бабки, мм/мин 1-1000
стойки, мм/мин 1-1000
Габариты (длина×ширина×высота) станка, мм 6000×3700×3100

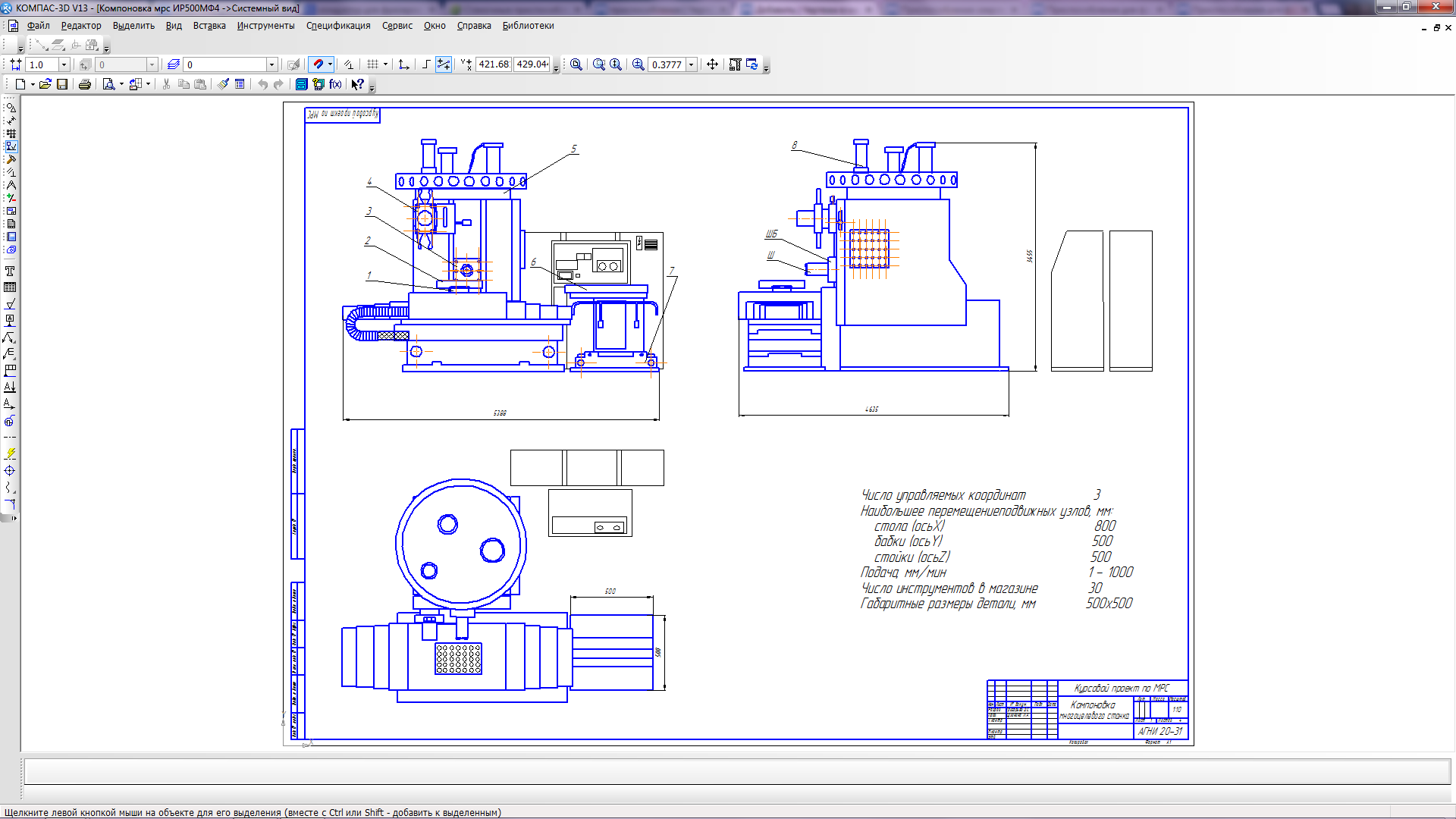

Состав: Компоновка станка ИР500МФ4 (СБ), Кинематика станка, Коробка скоростей, Спецификация,Шпиндельный узел(СБ), Спецификация коробки скоростей, Спецификация шпиндельного узла. Язык документа

Софт: КОМПАС-3D 13

Файлы:
спецификация Коробки скоростей.cdw
Спецификация Шпиндельного узла. Лист 4.cdw
ИР500 Главное движение.doc
Кинематика В тонких линиях (вдруг).cdw
Кор.скор. ИР500МФ4.cdw
спецификация 1 листа.cdw
Шпиндельный узел мрс ИР500МФ4.cdw
Компоновка мрс ИР500МФ4.cdw
