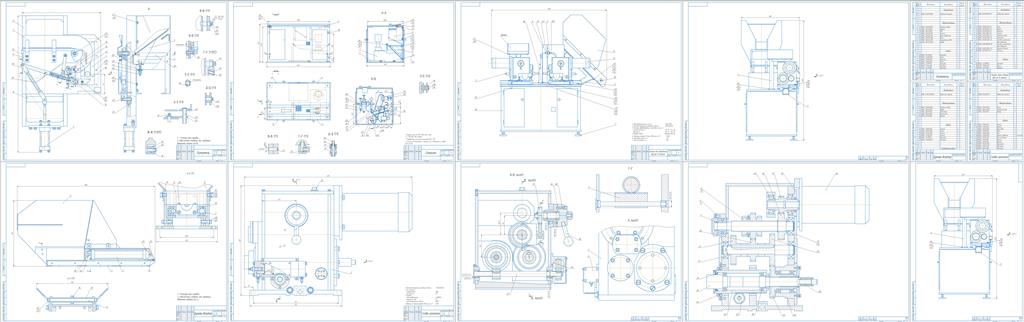

Проектирование станка для снятия фасок

Мордовский государственный университет
Кафедра металлорежущих станков и инструментов
Выпускная работа
На тему: Проектирование станка для снятия фасок
Саранск 2017

Станок предназначен для снятия фасок гаек М12-М30 в автоматическом режиме. Станок эксплуатируется в цеховых условиях при температуре окружающей среды от +10˚С до +40˚С и относительной влажности до 80% при температуре +20˚С.
Технические характеристики.
Производительность - 900÷1200 шт/час.
Частота вращения шпинделя – 310, 430, 620 об/мин.
Размеры обрабатываемых заготовок гаек:
- размер под ключ 19÷46 мм;
- высота гайки 10÷24 мм.
Привод подачи – пневматический.
Давление воздуха в сети 5 кгс/см3
Ход подачи, максимальный – 25 мм.
Отход головок – 120 мм.

Содержание
ВВЕДЕНИЕ
1 Проектирование станка для снятия фасок в гайках
1.1 Назначение
1.2 Устройство и принцип работы
1.3 Подготовка к работе
1.4 Порядок работы
1.5 Указание мер безопасности
1.6 Основные проверки технического состояния
1.7 Возможные неисправности
1.8 Расчёт пневмоцилиндра подачи инструмента
1.9 Проверка прочности вала червячного колеса червячной пары
1.10 Расчёт вала диаметром 40 мм
1.11 Расчёт шпонки на смятие и срез
1.12 Расчёт зубчатой передачи
1.13 Расчёт конического роликоподшипника
2 Разработка технологического процесса обработки детали
2.1 Выбор заготовки и способ её получения
2.2 Анализ технологичности конструкции
2.3 Расчёт припусков и межоперационных размеров
2.4 Определение массы заготовки и коэффициента использования металла
2.5 Расчёт режимов резания
2.6 Расчёт и конструирование червячной фрезы
3 Безопасность жизнедеятельности
3.1 Организация службы охраны труда на предприятии
3.2 Наличие опасных и вредных факторов и их предотвращение
3.3 Электробезопасность. Защитное заземление
3.4 Защита работающих от чрезвычайных ситуаций
3.5 Мероприятия по охране окружающей среды
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
