Обоснование параметров ремонтной мастерской в ПАТ "Житомир-Авто" с разработкой станка для восстановления клапанов ДВС

Житомирский национальный агроэкологический университет
Кафедра технического сервиса и инженерной экологии
Дипломный проект
На тему: Обоснование параметров ремонтной мастерской в ПАТ "Житомир-Авто" с разработкой станка для восстановления клапанов ДВС
Житомир 2011

В данном проекте был проведен анализ технико-экономических показателей работы предприятия и его экологическое состояние, представлено краткое описание базового хозяйства. Определен общий объем обслуживающих работ и параметров пункта СТО, рассчитаны фонды времени рабочих и оборудования, количество оборудования.
Разработана конструкция станка для восстановления клапанов, что позволяет удешевить стоимость выполнения ремонтных работ.
Описаны правила техники безопасности, которые необходимо выполнять при производственных процессах и создание технологий, которые уменьшают загрязнение окружающей среды.
Дипломный проект содержит: 53 страницы пояснительной записки, в том числе 26 таблиц, 36 источников, 5 приложений; 6 листов чертежей.
В конструкторской части разработан станок для восстановления геометрии рабочей поверхности фаски клапана двигателя внутреннего сгорания. Разработано устройство центрирования стержня клапана при обработке. Проведен расчет мощности электропривода станка, жесткости пружины фиксатора, шпонки.

ЗМІСТ
Завдання на дипломний проект 2
ВІДОМІСТЬ ДИПЛОМНОГО ПРОЕКТУ 4
РЕФЕРАТ
5
ВСТУП 8
1. ХАРАКТЕРИСТИКА ПАТ «ЖИТОМИР-АВТО» 10
1.1 Загальні відомості 10
1.2 Організація технічного обслуговування та ремонту автомобілів 12
1.3 Огляд ремонтно-обслуговуючої бази ПАТ «Житомир-Авто» 14
2 РОЗРАХУНКОВА ЧАСТИНА 16
2.1 Початкові дані 16
2.2 Планування організаційних параметрів майстерні 18
2.2.1 Проект майстерні СТО 18
2.2.2 Розрахунок рахунок фондів часу 19
2.2.3 Розрахунок персоналу майстерні 20
2.2.4 Розрахунок кількості постів 22
2.2.5 Розрахунок технологічного обладнання 23
2.2.6 Розрахунок виробничих площ 24
3 КОНСТРУКТИВНА ЧАСТИНА 26
3.1 Актуальність розробки 26
3.2 Вибір конструкції 26
3.3 Вибір параметрів верстату 29
3.4 Розрахунок потужності електроприводу 30
3.5 Розрахунок жорсткості затискної пружини 30
3.6 Розрахунок шпонки на зминання 33
4 ОХОРОНА ПРАЦІ 34
4.1 Нормативно-правова база 34
4.2 Небезпечні та шкідливі виробничі фактори в РМ 36
4.3 Загальні вимоги щодо охорони праці 37
4.4 Енергетичний розрахунок 39
4.4.1 Розрахунок річної потреби в силовій і освітлювальній електроенергії
39
4.4.2 Розрахунок опалення і вентиляції 42
5 ЕКОНОМІЧНЕ ОБҐРУНТУВАННЯ ПРОЕКТУ 43
5.1 Визначення вартості основних виробничих фондів 43
5.2 Розрахунок фонду заробітної плати 44
5.3 Визначення потреби в ремонтних матеріалах і запасних частинах 45
5.4 Загально-виробничі витрати 46
5.5 Розрахунок терміну окупності проекту 47
5.6 Техніко-економічні показники СТО 48
ВИСНОВКИ 50
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ 51

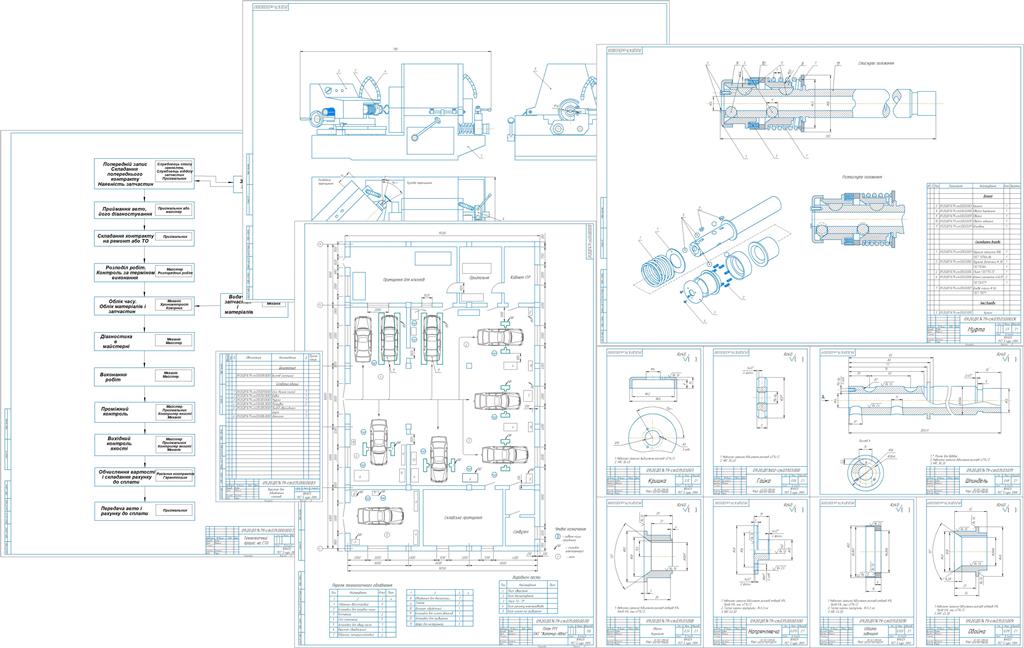

Состав: Технологический процесс (ТП), План ремонтной мастерской, Станок для восстановления клапанов (ВО), Муфта (СБ), Деталировка (Крышка, Гайка, Шпиндель, Обойма, Направляющая), ПЗ Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Обоснование параметров ремонтной мастерской в ПАТ "Житомир-Авто" с разработкой станка для восстановления клапанов ДВС

Станок\Zapiska.doc
Станок\Верстат для
Станок\деталировка и муфта.cdw
Станок\Деталировка.cdw
Станок\План корпусу.cdw
Станок\Стенд итоговый 1 к 2.cdw
Станок\ТЕП.cdw
Станок\Тех процес.cdw
Станок
