Южно-уральский государственный университет
Кафедра технологии машиностроения станков и инструментов
Курсовой проект по дисциплине "Оборудование автоматизированных производств"
На тему "Проектирование станочного модуля на базе вертикально-сверлильного станка"
Златоуст 2019
Исходные данные: Диаметры сверления 4 - 40 мм, материал Ст 3.

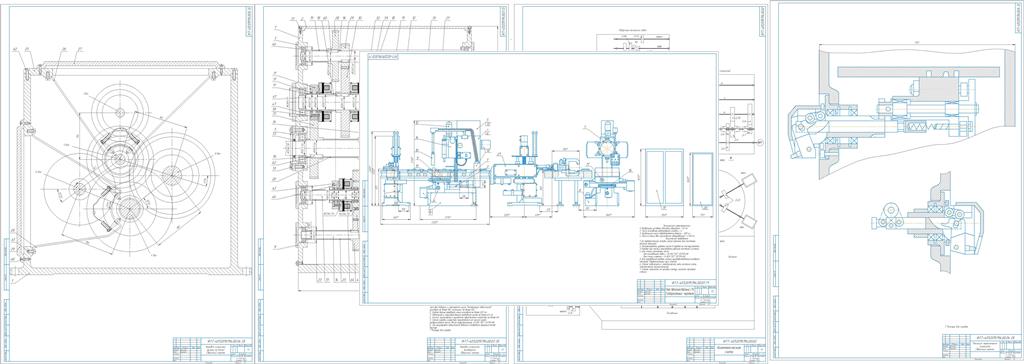

В процессе проектирования была разработана структурная и кинематическая схемы станка, спроектирована коробка скоростей, а так же указаны мероприятия по безопасности работы на станке. В графической части представлены: общий вид станочного модуля, кинематическая схема станка, коробка скоростей (развёртка) и механизм переключения скоростей.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
1. СРАВНЕНИЕ ОТЕЧЕСТВЕННЫХ И ЗАРУБЕЖНЫХ ПЕРЕДОВЫХ ТЕХНОЛОГИЙ И ОБОРУДОВАНИЯ
2. РАЗРАБОТКА СТРУКТУРНОЙ СХЕМЫ СТАНКА
3. РАЗРАБОТКА КИНЕМАТИЧЕСКОЙ СХЕМЫ СТАНКА
3.1 Назначение режимов резания
3.2 Определение предельных частот вращения
3.3 Кинематический расчёт привода главного движения
3.3 Построение графика частот вращения шпинделя
4 ПРОЕКТИРОВАНИЕ КОРОБКИ СКОРОСТЕЙ
4.1 Определение чисел зубьев зубчатых колёс
4.2 Расчёт действительных частот вращения шпинделя
4.3 Расчёт валов
4.3 Выбор подшипников
4.4 Расчет шпинделя
4.5 Расчет механизма переключения скоростей
5 СИСТЕМА СМАЗКИ
6 НАЗНАЧЕНИЕ УСТРОЙСТВА ЧПУ
8 ВЫБОР РОБОТА МАНИПУЛЯТОРА
9 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ СТАНКА И МЕРОПРИЯТИЯ ПО БЕЗОПАСНОСТИ РАБОТЫ
9.1 Указания по эксплуатации станка
9.2 Указания по технике безопасности
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
