филиал Ташкентского государственного технического университета имени Ислама Каримова
Факультет «Энергетика и машиностроения
Кафедра «Технология машиностроения»
КУРСОВОЙ ПРОЕКТ по дисциплине: «Технология проектирования и производство приспособлений»
Алмалык - 2019
Спроектировать установочно-зажимное приспособление под детали типа "Шестерня" для операции сверление отверстия на вертикально-сверлильном станке модели 2Н135 в условиях серийного производства;
- геометрические параметры:
диаметр Dmax = 95мм
- Точность выполняемой операции в мм:
диаметр отверстия 3H14, глубина 25 (напроход), отклонение от соосности 1 мм.
- Способ обеспечения заданной точности по предварительной настройке станка
- Годовая программа выпуска всех типоразмеров Nг = 5000шт
Введение 2
1. Проектирование станочного приспособления 3
1.1. Техническое задание 3
1.2. Последовательность и этапы при проектировании станочных приспособлений 4
2. Выбор способа установки заготовки в станочном приспособлении 5
2.1 Выбор схемы базирования и описание работы приспособления 5
2.2 Методика расчета приспособления на точность 6
3 Силовой расчёт приспособления 7
3.1 Составление расчетной схемы и исходного уравнения для расчета зажимного усилия 7
3.2. Расчет коэффициента надежности закрепления К. 8
3.3 Составление расчетной схемы и исходного уравнения для расчета исходного усилия Ри 9
4. Прочность деталей приспособлений 11
Литература 12
Приложения:
чертеж детали (А4)

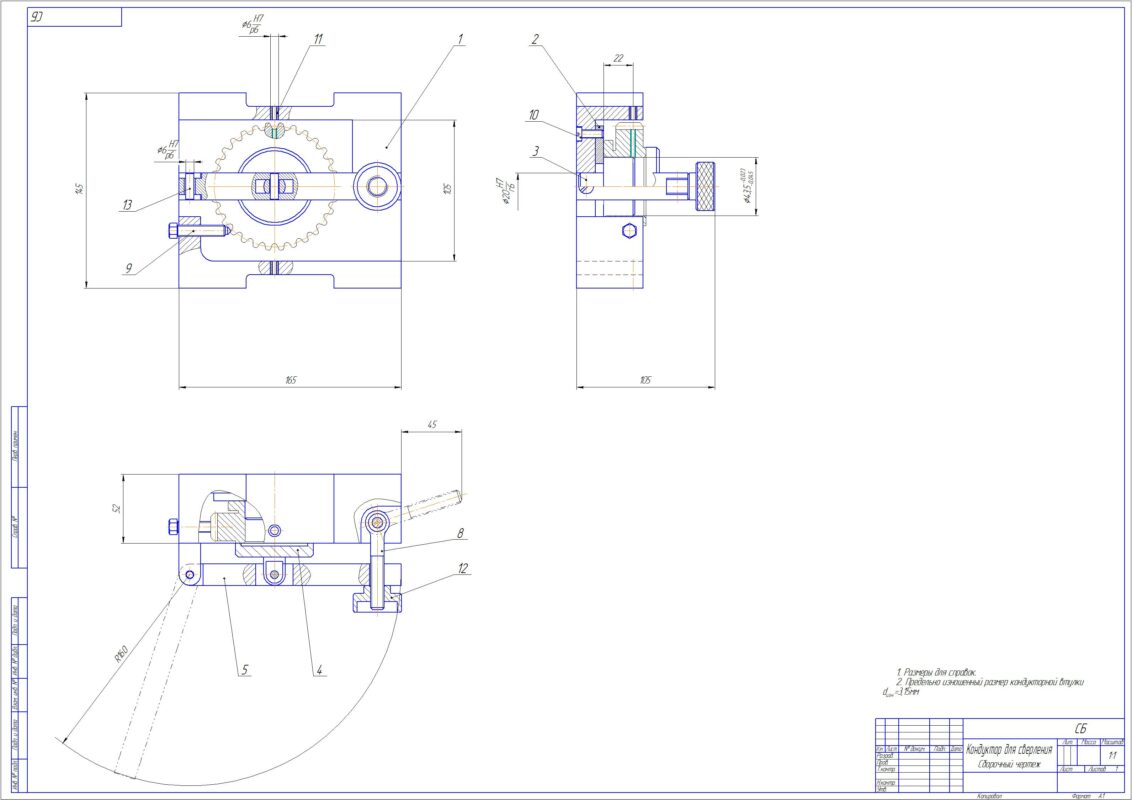

чертеж приспособления со спецификацией (формат А1)
