Проектирование сверлильного приспособления

Белорусский национальный технический университет
Кафедра: «Вакуумная и компрессорная техника»
Курсовой проект по дисциплине: "Технологическая оснастка"

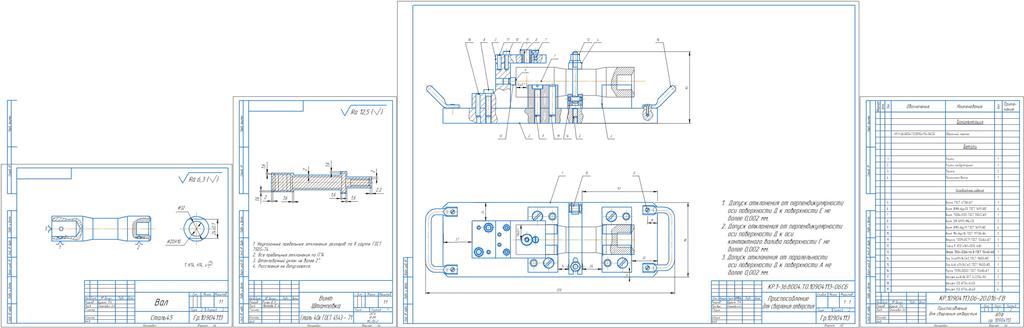

На тему: "Проектирование сверлильного приспособления"
Минск 2016

Исходные данные:
Наиболъший наружный
диаметр, мм 32
Длина, мм 128
Наименъший диаметр централъного отверстия, мм 20
Группа материала Сталь 45
Вид исходной заготовки Ковка или гор. штамповка
Квалитет (наивысшей) точности размеров наружных поверхностей 3,2-10
Квалитет (наивысшей) точности размеров внутренних поверхностей 9
Характер элементов зубчатого зацепления без элементов зубчатого зацепления
Характер термической обработки без термообработки
Характеристика массы, кг 0,6
Полный конструкторский код детали

В курсовой работе спроектировано приспособление, которое может быть использовано для обработки отверстий на вертикально-сверлильном станке.

Содержание:
Введение
1.Определение конструкторско-технологического кода детали, расчет массы детали
2. Разработка содержания технологической операции
2.1. Выбор методов обработки поверхности
2.2 Выбор оборудования, режущего и вспомогательного инструмента
2.3 Разработка теоретической схемы базирования
2.4 Расчет режимов резания.
2.5 Нормирование технологической операции.
3. Разработка конструкции станочного приспособления
4. Расчет станочного приспособления на точность
5. Расчёт усилия зажима
Заключение
Список используемых источников
