Проектирование и расчет шестишпиндельной сверлильной головки для сверления ∅ 5,5 в крышке

Кубанский Государственный технологический университет
Кафедра систем управления и технологических комплексов
Курсовая работа по дисциплине "Технологическая оснастка"
На тему: "Проектирование и расчет шестишпиндельной сверлильной головки для сверления ∅ 5,5 в крышке"
Краснодар
2018

Исходные данные: деталь "Крышка"

В данной работе произведены проектировка и расчет многошпиндельной сверлильной головки для сверления группы отверстий в детали "Крышка"

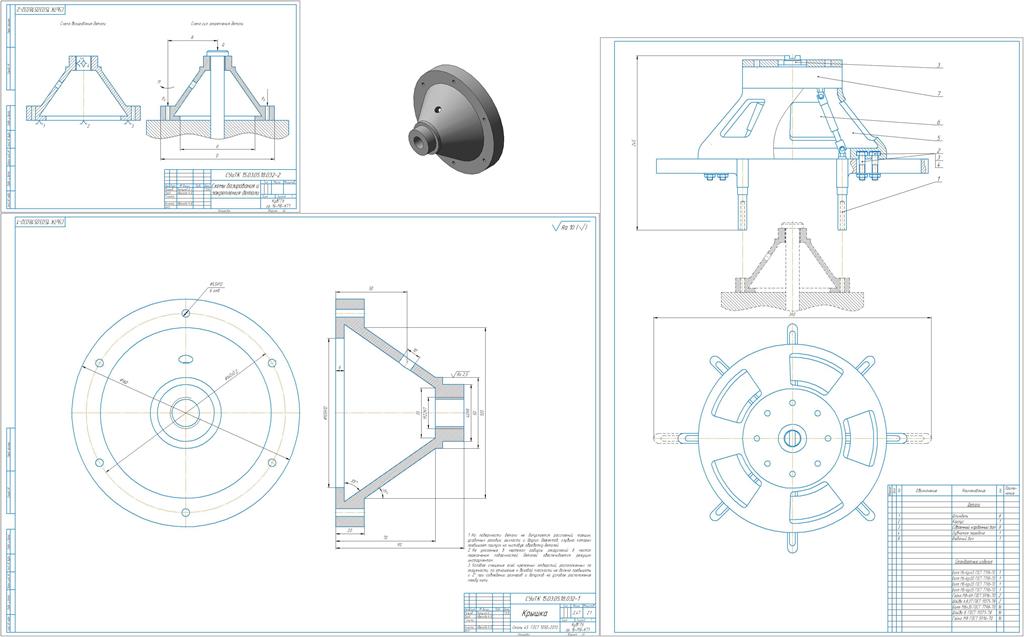

Графическая часть содержит 3D-модель и чертеж детали "Крышка", сборочный чертеж многошпиндельной сверлильной головки, схемы базирования и закрепления детали на станке.

Содержание
Введение
Нормативные ссылки
1 Обоснование необходимости оснащения технологической операции приспособлением
2 Выбор принципиального варианта проектируемого приспособления
3 Описание устройства и принцип действия разработанного приспособления
4 Расчет погрешности базирования заготовки
5 Определение сил резания при обработке заготовки в приспособлении
6 Расчет сил закрепления заготовки в приспособлении
7 Расчет точности установки приспособления
Заключение
Список использованных источников

Состав: Крышка (ЧР), Многошпиндельная сверлильная головка (СБ), Схемы базирования и закрепления Язык документа
