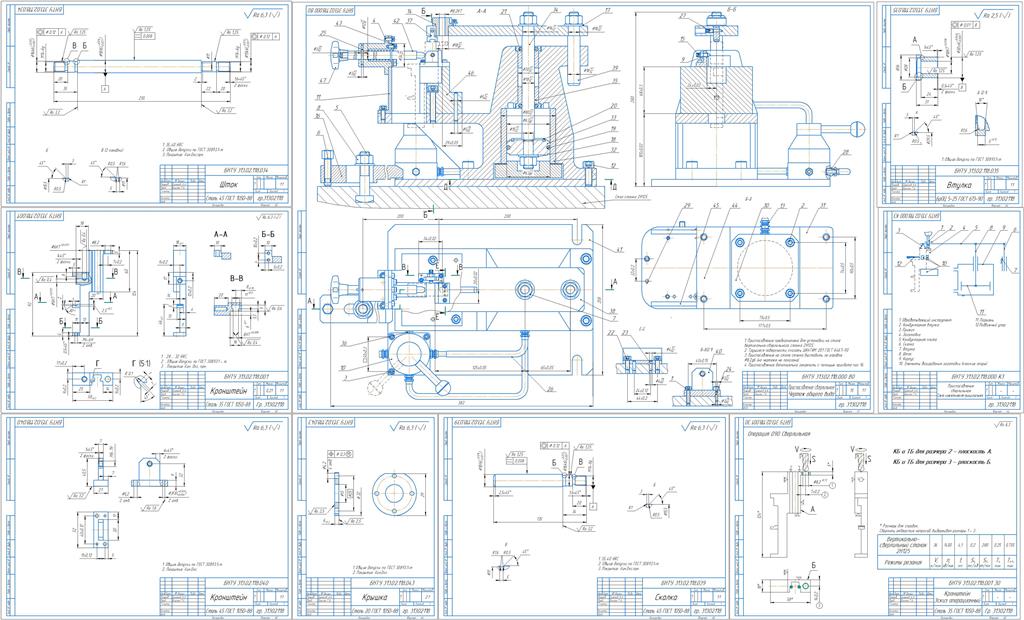

Приспособление сверлильное БНТУ 313.02.118.000

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Приборостроительный факультет
Кафедра «Конструирование и производство приборов»
Курсовой проект на тему: ПРИСПОСОБЛЕНИЕ СВЕРЛИЛЬНОЕ
Минск 2020

Наименование изделия: "Приспособление сверлильное" (в дальнейшем "Приспособление").
Обозначение разработки: БНТУ 313.02.118.000
Область применения – предприятия машиностроительной, станкостроительной, автотракторной и др. промышленности.
Назначение изделия: установка заготовки детали, для сверления сквозного отверстия в детали "Кронштейн".
2. Основание для разработки
Основанием для разработки является задание на курсовое проектирование, утвержденное кафедрой «КиПП».

Содержание

Введение ……………………………………………………………………….… 5
1. Анализ конструкции детали и операционного эскиза ………………...…… 6
2. Краткое описание выполняемой в приспособлении операции, применяемого инструмента и оборудования, расчёт режимов резания ………………………………………………………………………………… 12
3. Анализ существующих конструкций приспособлений и обоснование выбранных решений ………………………………………………………… 18
4. Описание конструкции приспособления и принципа его действия ……… 22
5. Силовой расчёт приспособления ………………………………………...… 23
5.1. Расчёт необходимой силы зажима детали в приспособлении ............. 23
5.2. Выбор и расчёт силового привода ……………………………………. 26
6. Расчёт погрешности механической обработки детали в приспособлении ……………………………………………………………………………...…. 28
Выводы ………………………………………………………………………….. 38
Список использованной литературы …………………………………….……. 39
Приложения …………………………………………………………………..… 40
