Разработка конструктивных схем и расчет на точность сверлильных приспособлений

Ижевский государственный технический университет им.М.Т.Калашникова
Кафедра КТПМП
Лабораторная работа по дисциплине "Проектирование средств технологического оснащения"
На тему: "Разработка конструктивных схем и расчет на точность сверлильных приспособлений"
Ижевск 2018

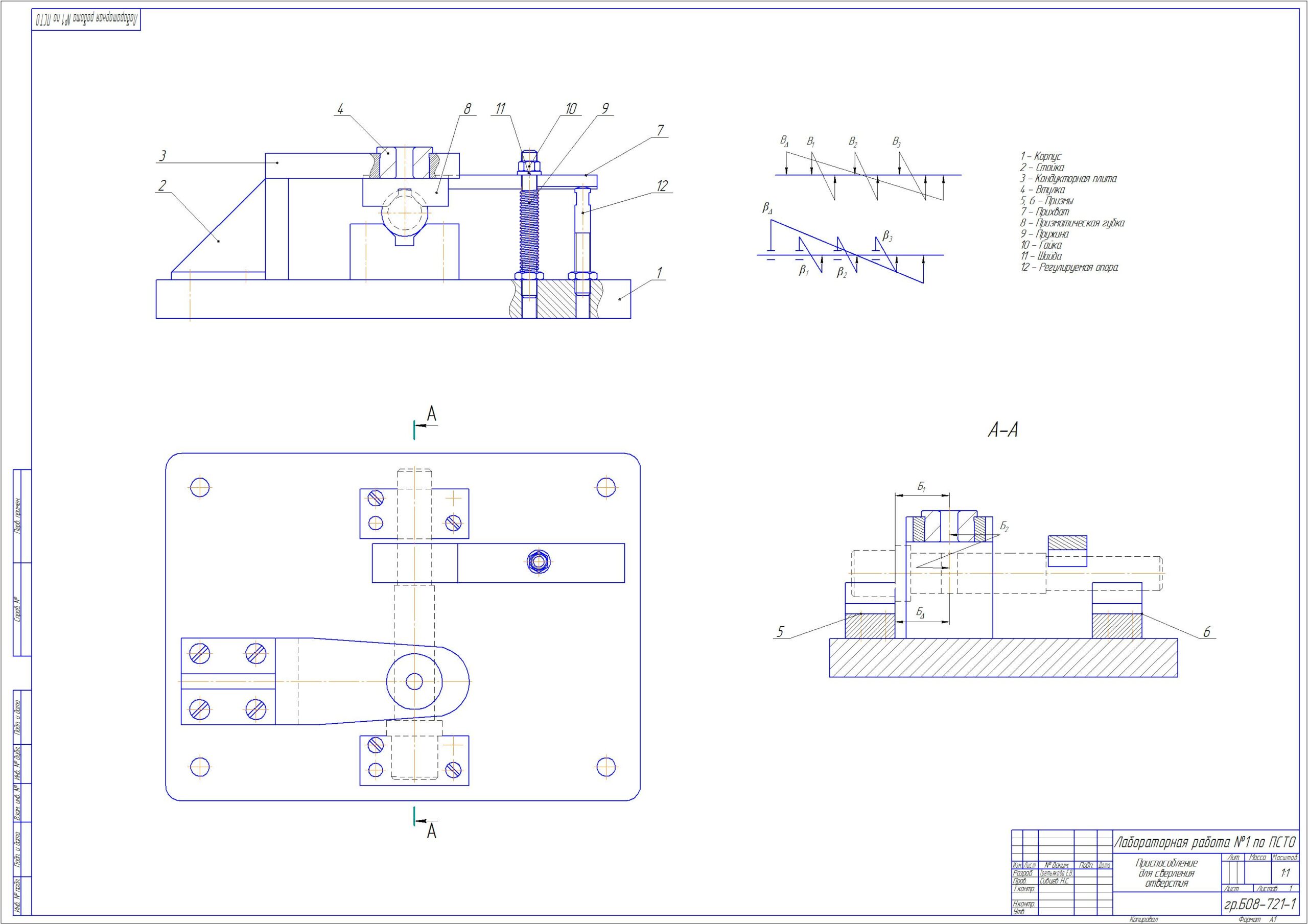

В данной работе рассматривается разработка конструктивных схем и расчет на точность сверлильных приспособлений, предназначенных для базирования и закрепления вала ступенчатого из стали 20Х (ГОСТ 4543-71), а также для координирования режущего инструмента (свёрла) при обработке в сплошном материале вала отверстия с номинальными диаметрам 10,5.
Содержание
1. Техническое задание на проектирование
2. Выбор типа установочных и зажимных элементов, вида привода, типа и размеров направляющих элементов
3. Разработка конструктивной схемы приспособления
4. Расчёт приспособления на точнось
5 Определение допусков размеров деталей приспособления, определяющих точность обработки
6. Выполнение эскизов деталей приспособления
Вывод
Список литературы

Состав: Приспособление (СБ), ПЗ Язык документа

Софт: КОМПАС-3D 16.1
