Конкурс асов 3D-моделирования

Разработка высокоскоростного горизонтально-фрезерного шпинделя.

НИИ ТПУ
Кафедра материаловедение
Курсовой проект по дисциплине "Метало обрабатывающее оборудование"
На тему: "Проектирование высокоскоростного шпиндельного узла горизонтально-фрезерного станка с ЧПУ".
Томск 2019

Тип станка - Фрезерный с ЧПУ
Мощность привода шпиндельного узла = 10 кВт
Частота вращения = 30000 об/мин
Расположение шпиндельного узла - Горизонтальное
Используемый инструмент - Фреза торцевая

Обрабатываемый материал: Сталь 45 (НВ260…320)
Материал инструмента: T15K6

В данной работе рассчитываем высокоскоростной шпиндельный узел горизонтально-фрезерного станка с ЧПУ. И проектируем в Kомпас 3D V16.1 сам шпиндель со всеми нужными видами и размерами.

Содержание
1.Начальные данные
2.Кинематическая схема станка
3.Выбор электродвигателя шпиндельного узла
4.Расчет силовых характеристик резания.
5.Расчет опор в шпиндельном узле
6.Расчет и выбор подшипников по динамической грузоподъемности
7.Выбор способа смазки подшипников
8. Заключение
Список использованной литературы

Состав: Высокоскоростной шпиндельный узел (СБ), Спецификация, Пояснительная записка Язык документа

Софт: КОМПАС-3D V16.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Разработка высокоскоростного горизонтально-фрезерного шпинделя.

пояснительная записка.docx

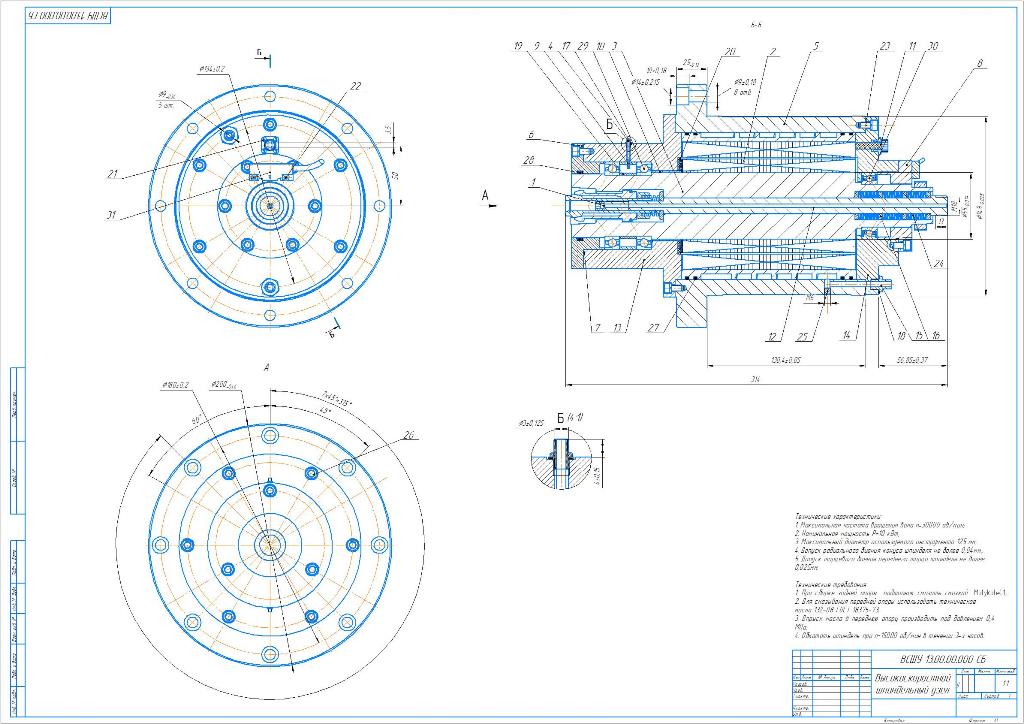

Высокоскоростной шпиндельный узел _ ВСШУ 13.00.00.000 СБ allright.cdw
спецификация.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
