Шпиндельная бабка многоцелевого токарного станка с механизмом зажима заготовки

Министерство Образования Республики Беларусь
Белорусский Национальный Технический Университет
Кафедра: “ Металлорежущие станки и инструменты ”
КУРСОВОЙ ПРОЕКТ
на тему: «Шпиндельная бабка многоцелевого токарного станка с механизмом зажима заготовки »

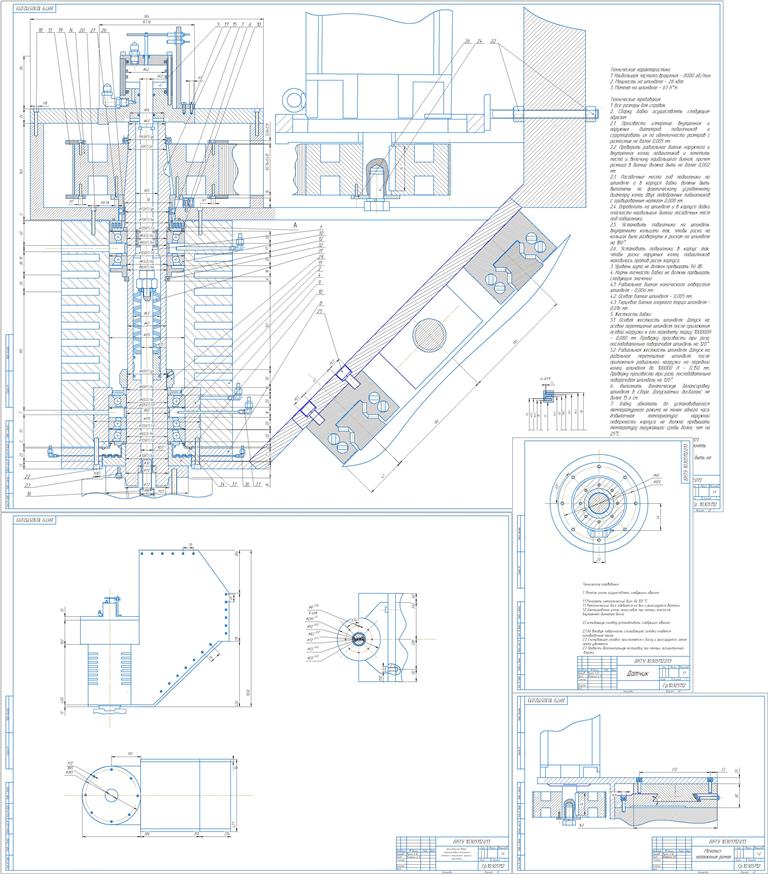

В курсовом проекте разработана конструкция шпиндельной бабки для токарного вертикального многоцелевого станка с автоматическим зажимом заготовки. Были рассчитаны силовые характеристики привода, а также проектные расчёты. Был спроектирован механизм зажима заготовки, смазочная система. С учётом расчётов представлена конструкция шпинделя в графической части работы.

Оглавление
Аннотация 3
Введение 4
1.Обоснование технических характеристик шпиндельного узла 5
1.1.Назначение станка. Схемы выполняемых операций 5
1.2.Компоновка и кинематическая схема станка. Схема рабочей зоны 7
1.3.Извлечение из стандартов, регламентирующих точность и жесткость шпиндельного узла 9
2 Расчёт силовой характеристики привода 17
2.1.Расчет режимов резания 17
2.2 Выбор электродвигателя 23
3. Кинематическая схема шпиндельной бабки 27
5. Проектирование шпиндельного узла 31
5.3.1 Определение диаметра шпинделя в передней опоре, диаметров других участков, расстояния между опорами 33
5.4 Выбор материала для шпинделя и технологии его термической обработки 34
5.5Обоснование выбора уплотнений шпиндельного узла 35
5.6 Обоснование способа смазывания и разработки смазочной системы 36
5.7 Выбор, схема и описание датчика углового положения 37
5,8 Выбор типа подшипников для опор шпинделя и обоснование схемы установки подшипников 38
5. Разработка конструкций устройства для зажима заготовки в инструментальной оправке HSK 39
6. Разработка конструкций устройства для зажима заготовки. 40
6.1 Описание конструкций устройства для зажима заготовки 40
6.2 Определение силы, требуемой для зажима. Расчетная схема системы зажима. Расчет привода механизма зажима. 41
Литература 43
