«Ярославский Государственный Технический Университет»
Кафедра «Технология конструкционных материалов»
Курсовой проект по дисциплине «Технология конструкционных материалов»
На тему: «Технология изготовления поковок штамповкой на молотах»
Ярославль 2019
Исходными данными для выполнения расчетно-графической работы являются:
1. Чертеж детали – Приложение А.
2. Тип производства – массовое производство.
3. Используемое оборудование – штамповочный молот двойного действия.
4. Метод штамповки – горячая объемная штамповка с облоем.
5. Материал детали – сталь.
6. Плотность стали 7,85 г/см.
Содержание
Исходные данные
Введение
1. Разработка чертежа поковки
1.1. Выбор материала поковки
1.2. Выбор оборудования штамповки
1.3. Расчет объема и массы детали
1.4. Определение группы поковки и выбор поверхности разъема штампов
1.5. Назначение базовых поверхностей
1.6. Определение приближенной формы и массы расчетной поковки
1.7. Определение припусков на механическую обработку
1.8. Назначение штамповочных уклонов и радиусов закруглений
2. Выбор заготовки под штамповку
2.1. Определение размеров облоя
2.2. Выбор заготовительных и штамповочных ручьев
2.3. Определение размеров исходной заготовки для штамповки поковок второй группы
3. Технологический процесс изготовления поковок
3.1. Резка заготовок под штамповку
3.2. Нагрев заготовок под штамповку
3.3. Штамповка
3.4. Отделение отходов
3.5. Термообработка
3.6. Очистка поковок от окалины
Заключение
Список используемой литературы

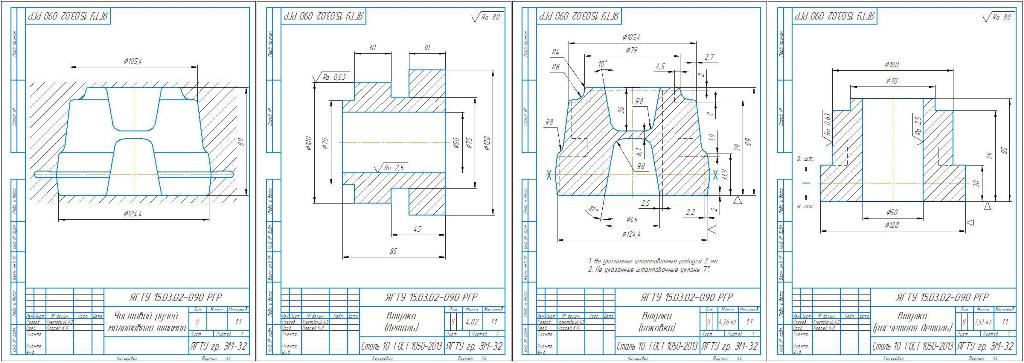

Приложение А. Чертёж детали
Приложение Б. Чертёж расчётной детали
Приложение В. Чертёж поковки
Приложение Г. Эскиз штампа
