Технология изготовления поковок штамповкой на молотах, деталь обойма

ЯГТУ, Ярославль
Технология изготовления поковок штамповкой на молотах
Обойма, сталь 30
2025г

Исходными данными для выполнения расчетно-графической работы являются:

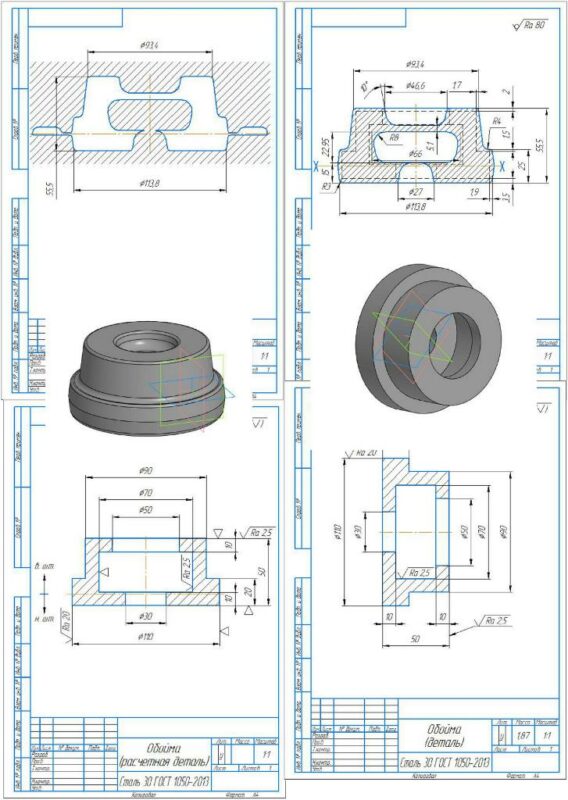

1. Чертеж детали «Обойма» – Приложение А.
2. Тип производства – массовое производство.
3. Используемое оборудование – штамповочный молот двойного действия.
4. Метод штамповки – горячая объемная штамповка с облоем.
5. Материал детали – сталь 30.
6. Плотность стали 7,85 г/см3.

Содержание

Исходные данные
Введение………………………………………………………………….………………5
1. Разработка чертежа поковки………………………………………...………………6
1.1. Выбор материала поковки……………………………..…………….…………..6
1.2. Выбор оборудования штамповки…….……………………………...…………6
1.3. Расчет объема и массы детали…………...………..……….................................7
1.4. Определение группы поковки и выбор поверхности разъема штампов……………………..……………………………...………...…………………..8
1.5. Назначение базовых поверхностей……………………......................................8
1.6. Определение приближенной формы и массы расчетной поковки…………………………...…………………...……………..…...........................8
1.7. Определение припусков на механическую обработку………………………..………………………...………....………………….10
1.8. Назначение штамповочных уклонов и радиусов закруглений…………...……………………………………………..….………………10
2. Выбор заготовки под штамповку…………………………....………...…...............13
2.1. Определение размеров облоя…..………...…………………………..…............13
2.2. Выбор заготовительных и штамповочных ручьев…………………................14
2.3. Определение размеров исходной заготовки для штамповки поковок второй группы...…………………………………………………….…………………………...15
3. Технологический процесс изготовления поковок………………...……………....17
3.1. Резка заготовок под штамповку………………………………….……..............17
3.2. Нагрев заготовок под штамповку……………………………….……………...17
3.3. Штамповка………………………………………………....................................19
3.4. Отделение отходов………………………………………………….…………..19
3.5. Термообработка…………………………………………....................................20
3.6. Очистка поковок от окалины……………………………………....…...............21
Заключение……………………………………………………………………...............22
Список используемой литературы…………………………………………….............23
Приложение А. Исходный чертеж
