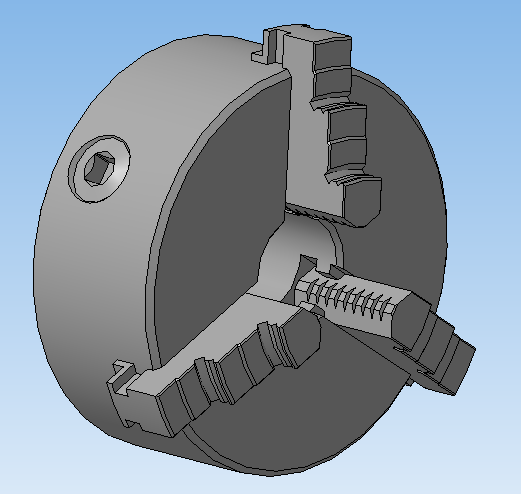

Полная сборка патрона 7100-0007 по ГОСТ 2675-80 с концом шпинделя 4 по ГОСТ 12593-93. Патрон разработан в соответствии с его обозначением, а именно: патрона типа 1, исполнения 1, диаметром 200 мм с цельными кулачками, класса точности Н, с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Детали и узлы станков -
- Патрон трехкулачковый 7100-0007 ГОСТ 2675-80
Патрон трехкулачковый 7100-0007 ГОСТ 2675-80
0
11
1016
45
9
30
Handr
Содержимое архива
-
Патрон
-
Спиральный диск 7100-0031.003.m3d
-
Опорное кольцо конической шестерни.m3d
-
Фланец 7081-0622 исп.2.m3d
-
Шестерня 3-200.33.01.005.m3d
-
Поворотная шайба 1-120-4 ГОСТ 12593-93.m3d
-
Сборка.a3d
-
Патрон 7100-0007 ГОСТ 2675-80.m3d
-
Конец шпинделя 4 ГОСТ 12593-93.m3d
-
Гайка М10 - 4 ГОСТ 12593-93.m3d
-
Втулка М6 - 4 ГОСТ 12593-93.m3d
-
Кулачок цельный 3-200.33.11.004.m3d
-
Палец М10 - 4 ГОСТ 12593 - 93.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
9
Чтобы оставить комментарий, необходимо войти
Не открывается сборка. У меня учебная версия 21 компаса. Говорит что " не прочитан файл компонента" и так со всеми позочиями.
Здравствуйте! Если такая ошибка - скорее всего Вы не извлекли файлы из архива. Извлеките все файлы в папку на жестком диске и попробуйте сначала открыть например не файл сборки а отдельную деталь.
Не открываются файлв
Файлы открываются корректно. Если Вы хотите что бы Вам помогли, сообщите чем Вы открываете работу, какой ПО, какая версия и лицензия, какая ошибка?
У меня не открывается данная 3Д модель (Сборка). Пишет неверная структура файла. А потом еще и коммент прочел, что прочерчена плохо.... Интересно, с того времени поправили или нет? Пришлите пожалуйста рабочую 3Д модель! Заранее спасибо!
Структура файла может зависеть как от версии компаса, так и от типа лицензии, которую Вы используете для открытия данной сборки. Разрабатывал данную модель я в версии 20, с типом лицензирования для домашнего использования. Правки в работу я не вносил, коллизия спирали и кулачков существует по сей день.
Чтобы открыть данную сборку нужен компас 20 или выше, автор в сборку правок не вносил.
Работа выполнена крайне некачественно: неправильно расположены зубья на кулачках, не соблюдены размеры зубьев шестерни и спирального диска (в обоих случаях модели пересекаются), пришлось пересчитывать и переделывать размеры кулачков и колеса. Крайне не рекомендую данную работу.
Добрый вечер! Работа выполнена с коллизиями, Ваши замечания мне ясны и понятны, прошу простить за данную оплошность, так как работа выполнена в студенческие годы и она никак не претендует на высший балл.
