Патрон трехкулачковый механизированный

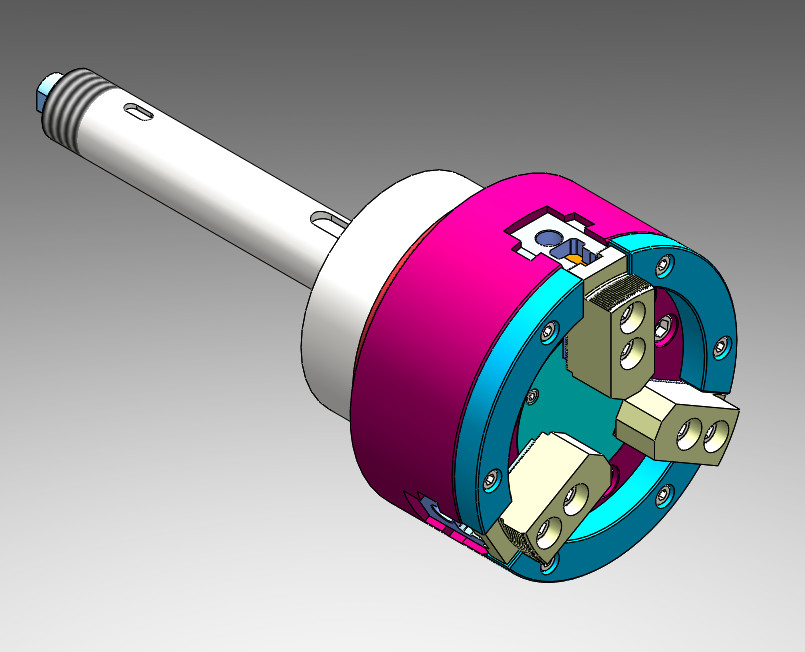

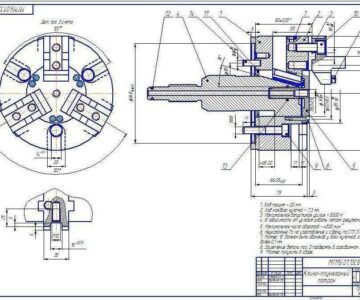

3D модель трехкулачкового самоцентрирующегося механизированного клинового патрона со штоком для подсоединения к пневмоцилиндру для зажима заготовки по внутреннему диаметру 190 мм. Внешний диаметр патрона 210 мм, ход пневмоцилиндра 20 мм, резьба на штоке пневмоцилиндра М16х1,5. Оснащен валом привода Ø45 мм для подсоединения к редуктору двигателя для вращения патрона. Предназначен для зажима и центрирования цилиндрических деталей для автоматизированной сварки кольцевых швов.

Состав: 3D Cборка

Софт: SolidWorks 2018

Файлы:
Patron/
Patron/ПП-01.01.00 Патрон.SLDASM
Patron/ПП-01.01.03 Поршень.SLDPRT
Patron/ПП-01.00.03 Втулка.SLDPRT
Patron/ПП-01.00.05 Винт.SLDPRT
Patron/ПП-01.00.02 Шток тяги.SLDPRT
Patron/DIN 912 M12 x 25 --- 25C.sldprt
Patron/ПП-01.01.05 Сухарь.SLDPRT
Patron/GY-50-63 _2_.SLDPRT
Patron/DIN 913 - M5 x 6-C.sldprt
Patron/ПП-01.00.04 Адаптер.SLDPRT
Patron/ПП-01.01.02 Крышка патрона.SLDPRT
Patron/DIN 912 M8 x 20 --- 20C.sldprt
Patron/GY-50-63 _1_.SLDPRT
Patron/DIN 912 M6 x 20 --- 20C.sldprt
Patron/ПП-01.01.06 Кулачок накладной.SLDPRT
Patron/ПП-01.00.01 Вал привода патрона.SLDPRT
Patron/ПП-01.01.01 Корпус патрона.SLDPRT
Patron/DIN 912 M12 x 20 --- 20C.sldprt
Patron/GY-50-63(50-630)_.SLDASM
Patron/ПП-01.00.00 Патрон трехкулачковый.SLDASM
Patron/ПП-01.01.04 Кулачок основной.SLDPRT
Patron/ПП-01.01.07 Накладка.SLDPRT
Patron/DIN 912 M12 x 35 --- 35C.sldprt
Patron/DIN 912 M12 x 110 --- 36C.sldprt
Patron/DIN 912 M5 x 16 --- 16C.sldprt
