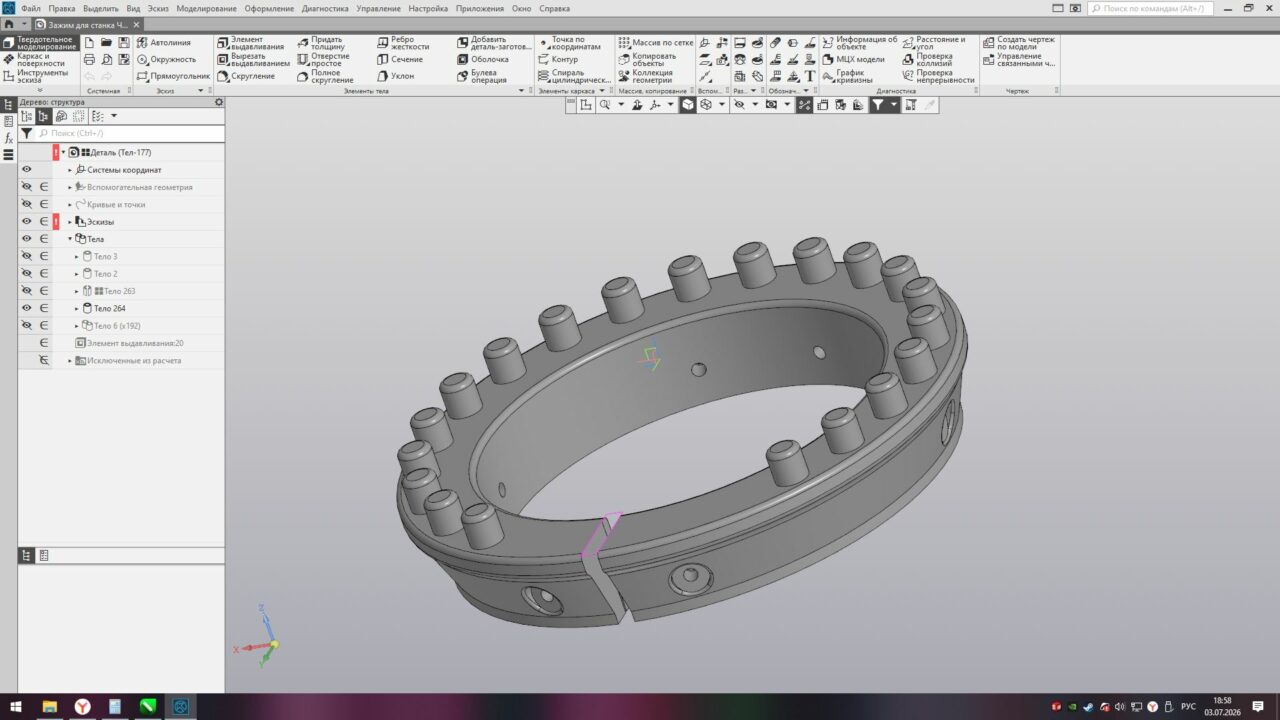

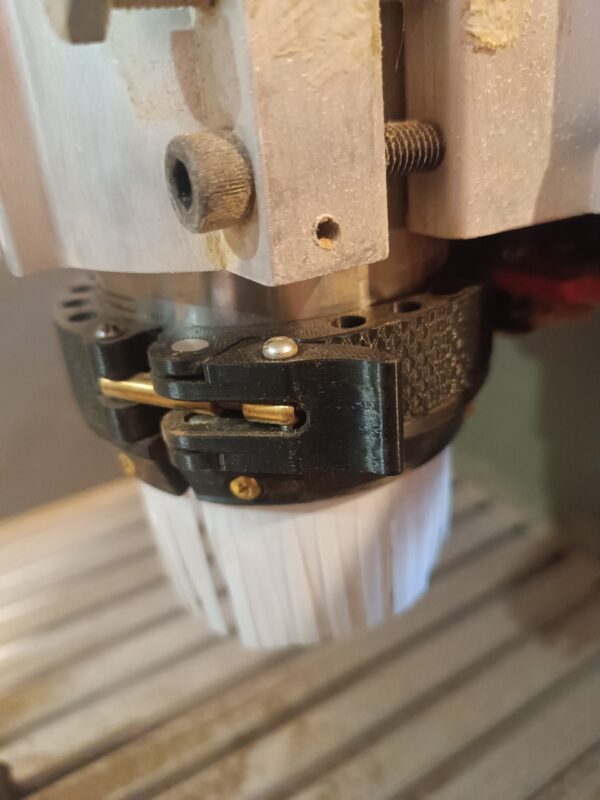

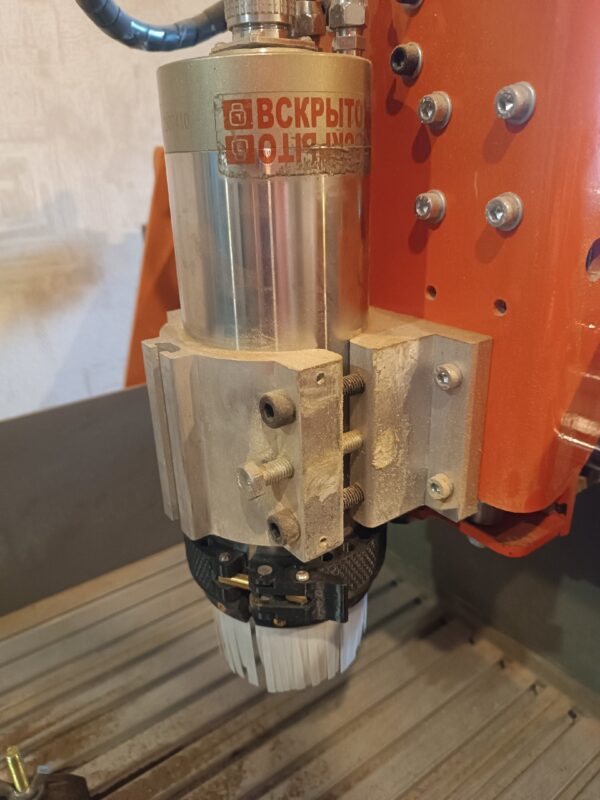

Съемная пылезащитная завеса на шпиндель фрезера с ЧПУ. Состоит из 3 напечатанных деталей, резьбовой втулки, трубки с внутренней резьбой М3 и пары штифтов (для тонкой настройки). Можно конечно упростить, и сделать без настройки. В паз вставляется кусок пластиковой бутылки, нарезанный полосками. Фиксируется по кругу болтиками М3. Нижнюю часть можно снять напечатать и вставить другую. Либо заменить кусок пластиковой бутылки. Диаметр шпинделя 80мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Детали и узлы станков -
- Пылезащита шпинделя фрезерного станка с ЧПУ
Пылезащита шпинделя фрезерного станка с ЧПУ
0
0
8
0
0
20
Сообщить о проблеме
Автор
Лев Левин
Дата
03.07.2026
Язык
Русский
Состав
Верхнее кольцо, нижнее кольцо, защелка - многотельная модель
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Зажим для станка ЧПУ - 5а.m3d
-
Зажим для станка ЧПУ - 5а.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
