Разработка приспособления для обработки детали «Колесо червячное»

ТАВИАК им. Петлякова
Технология машиностроения
Курсовой проект по дисциплине "Технологическая оснастка"

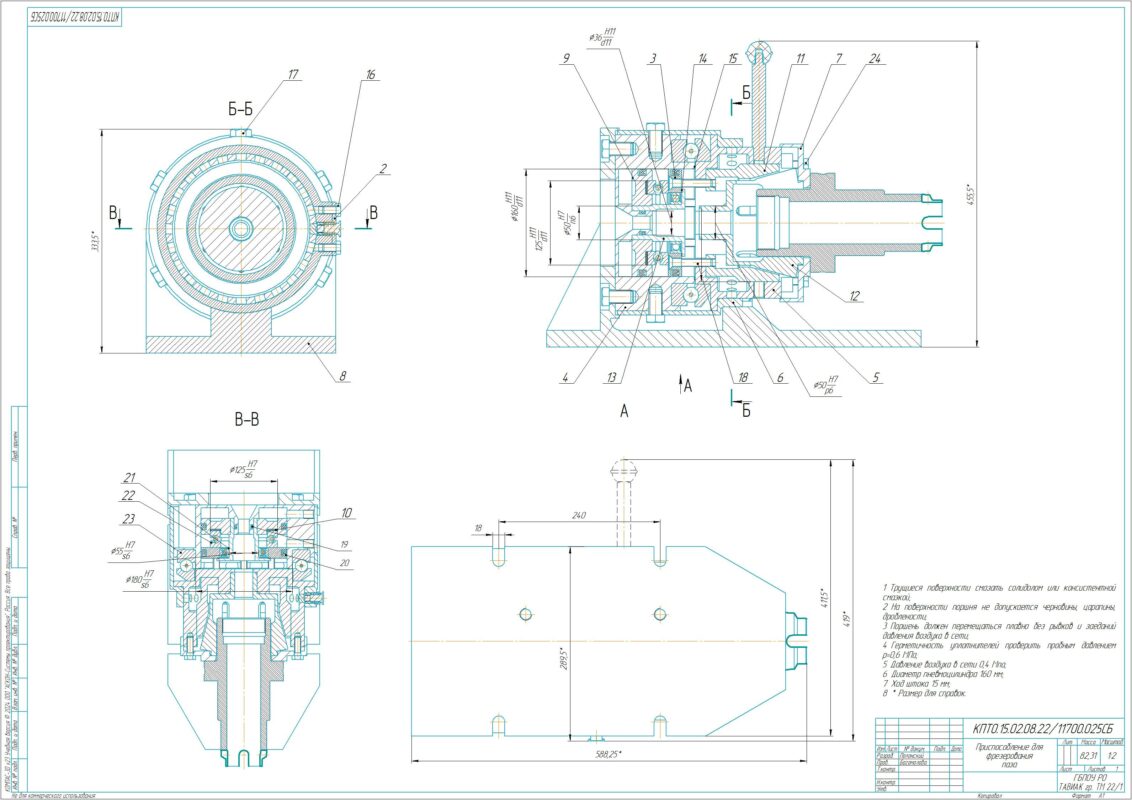

Данное приспособление предназначено для фрезерного/сверлильного станка. Оно позволяет значительно сократить время переустановки детали на необходимый угол, для дальнейшей обработки.
Масштаб 1:1. Все размеры были придуманы из головы, кроме стандартных изделий
Dпоршня= 160 мм
Давление воздуха в сети= 0,4 МПа
Ход поршня= 15 мм

Содержание
1. Введение 2
2. Назначение устройства и принцип работы 3
3. Описание условий работы, назначение детали 5
4. Химический состав и механические свойства детали 7
5. Расчет режимов резания и сил резаниядля данной операции 10
6. Расчет усилия зажима заготовки в приспособлении 13
7. Расчет погрешности базирования 14
8. Расчет основных параметров зажимного механизма 15
9. Расчет экономической эффективности приспособления 16
10. Заключение 18
11. Список использованной литературы 19

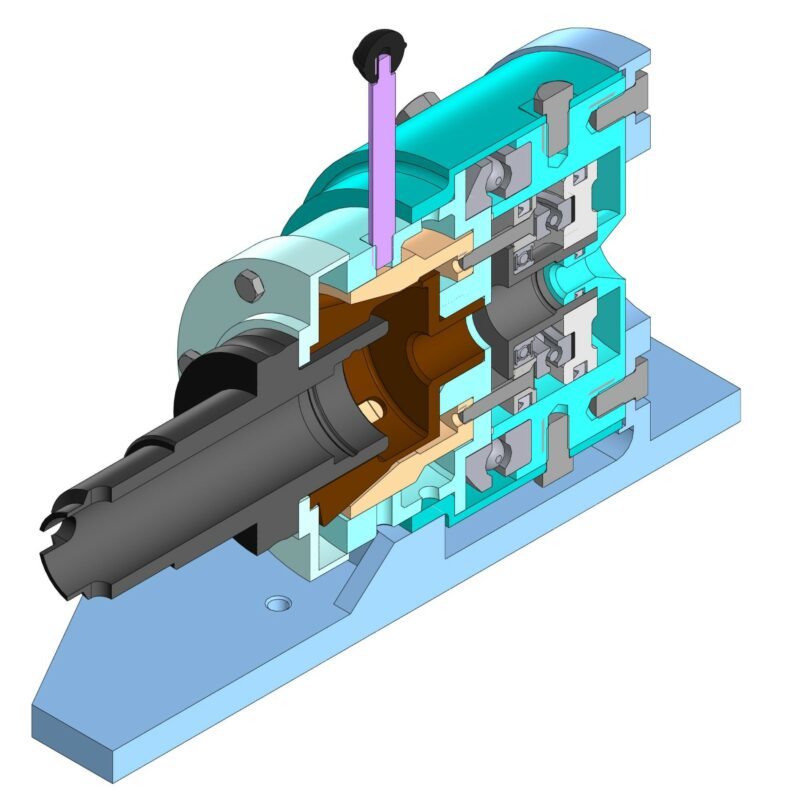

3D Модели делительная головка приспособление для сверления отверстий по диаметру . Станочное приспособление для фрезерной операции тех оснастка цанговый зажим

Автор

Вячеслав Полонский

Дата

20.09.2025

Язык

Русский

Состав

чертеи см. список файлов, , 3D Сборка, ПЗ, Спецификация

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - (21)Болт М12.m3d
  - (21)Болт М20.m3d
  - (21)Винт М12х40.m3d
  - (21)Винт толк.m3d
- - (21)V- образная манжета (мал.).m3d
  - (21)V- образная манжета.m3d
- - (21)Подшипник (глав.).m3d
  - (21)Подшипник (рад).m3d
  - (21)Подшипник (упорный).m3d
- (21)Деталь.m3d
- (21)Диск (винт).m3d
- (21)Кольцо сколж..m3d
- (21)Кольцо сколж. 2.m3d
- (21)Корпус (порш.).m3d
- (21)Корпус.m3d
- (21)Крут. диск.m3d
- (21)Крышка (цанги).m3d
- (21)Основание.m3d
- (21)Поршень.m3d
- (21)Резиновая прокладка (подш.).m3d
- (21)Стакан.m3d
- (21)Цанга.m3d
- (21)Шток.m3d
- (21)Головка рукоятки.m3d
- (21)Рукоятка.a3d
- (21)Рукоятка.m3d
- (21)Винт (фиксатор).m3d
- (21)Втулка.m3d
- (21)Палец.m3d
- (21)Пружина.m3d
- (21)Фиксатор.a3d
- - Кольцо скольжения 99х1.cdw
  - Кольцо скольжения 170х1,5.cdw
- - Головка рукоятки.cdw
  - Рукоятка.cdw
  - Рукоятка СБ.cdw
- - Спецификация.spw
- - Винт (фиксатор).cdw
  - Втулка.cdw
  - Палец.cdw
  - Пружина.cdw
  - Фиксатор СБ.cdw

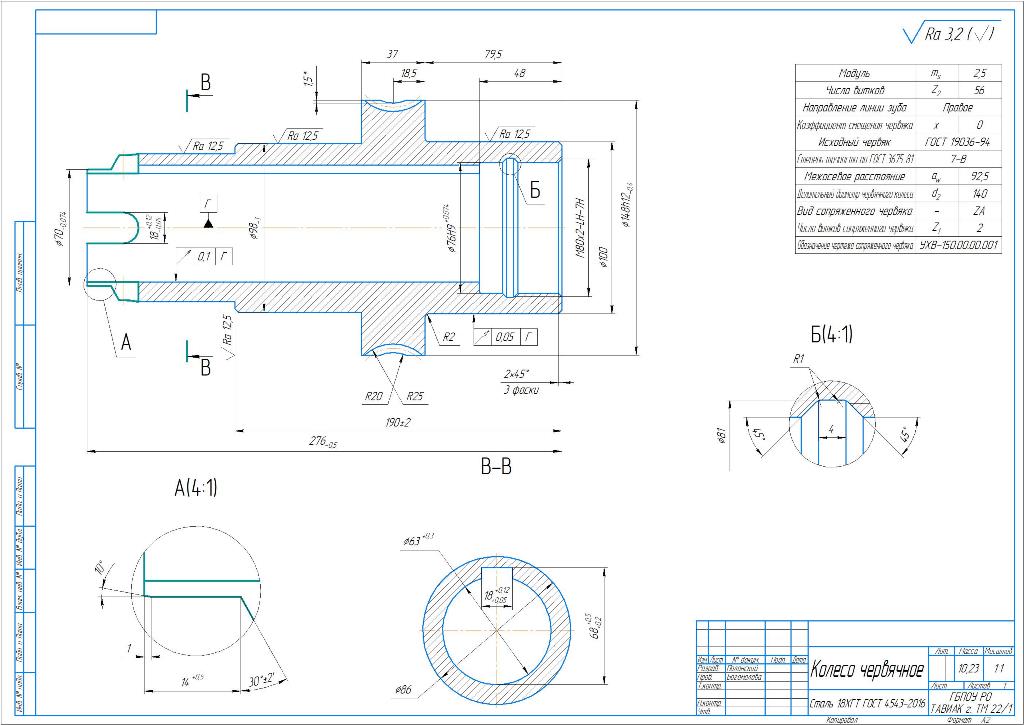

- (21)Колесо червячное.cdw
