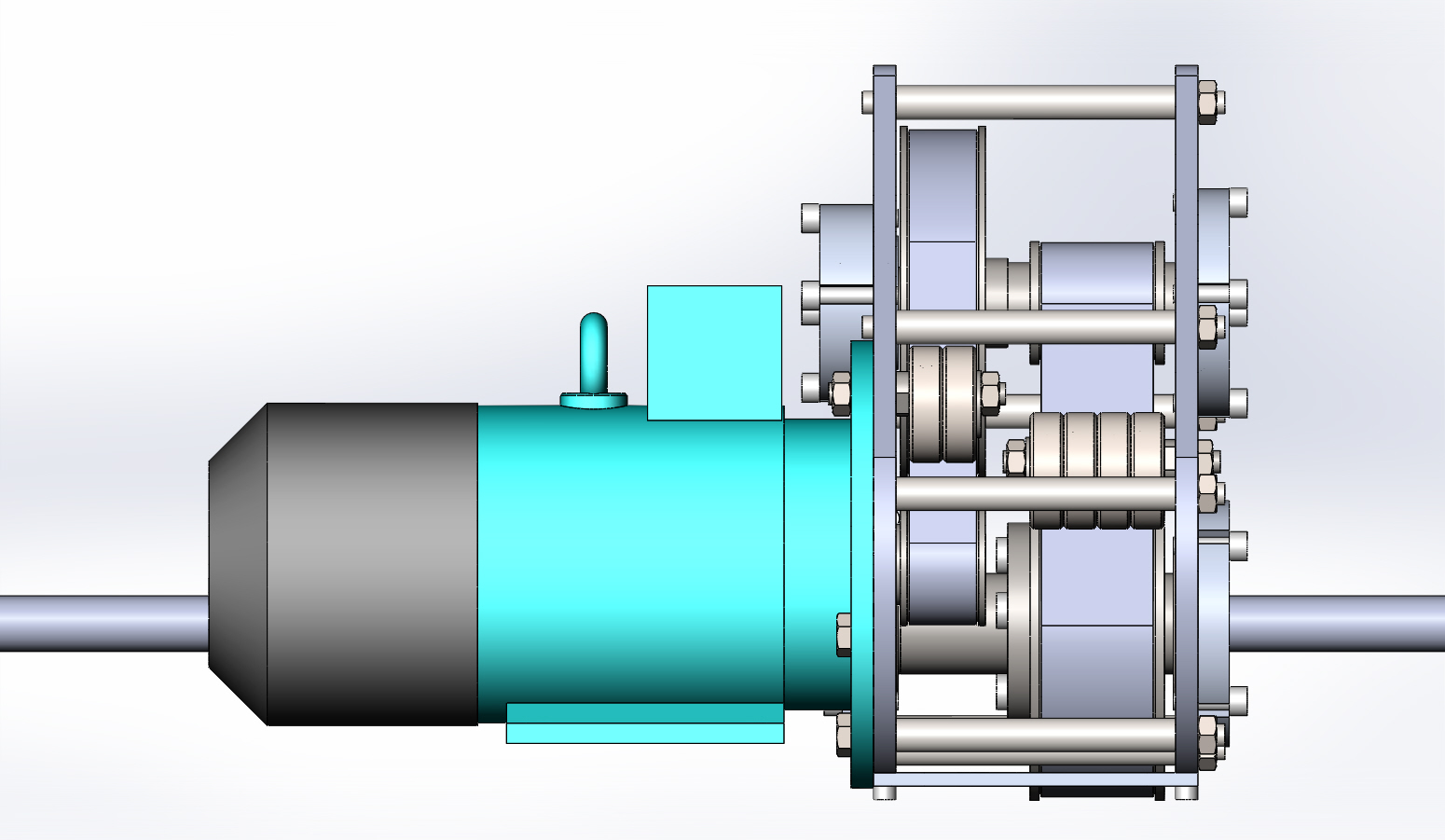

Редуктор безлюфтовый для привода портала"Х" координаты на плазморезке. Передаточное отношение i=9.
Электродвигатель АИР80А2 с энкодером. В конструкции использованы покупные ремни и шкивы HTD 8м.
Натяжка ремней осуществляется механическими натяжителями.
