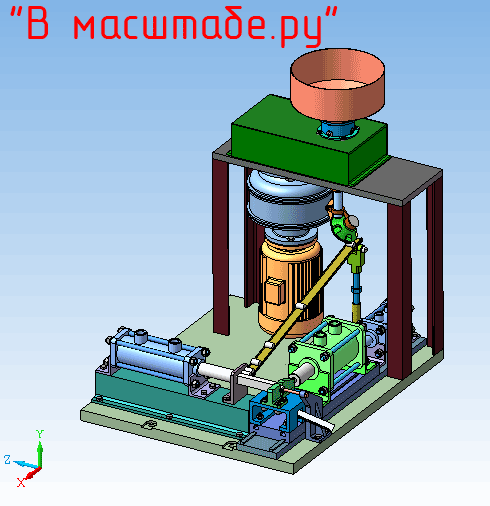

Устройство ориентации и подачи цилиндрических заготовок применяется автоматизации производственных процессов. Принцип действия: в приемное устройство представленное воронкой загружаются цилиндрические заготовки, мотор-редуктор передает вращающий момент в загрузочное устройство, посредствам зубчатой передачи. В следствии заготовки через распределительную трубку попадают в переориентатор. Из переориентатора заготовки выходят в определенном положении в лоток, по которому попадают в механизм подачи. Механизм подачи представляет собой серию гидроцилиндров, по средствам которых заготовка попадает в зажим "ласточкин хвост".
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Детали и узлы станков -
- Устройство ориентации и подачи цилиндрических заготовок
Устройство ориентации и подачи цилиндрических заготовок
0
310
3868
1
1
300
Сообщить о проблеме
Автор
zess
Дата
16.02.2010
Язык
Русский
Состав
3D Модель
Софт
КОМПАС-3D 9
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
ВРАЩАЮЩАЯСЯ ТРУБКА.m3d
-
ДЕРЖАТЕЛЬ ТРУБКИ.m3d
-
ЗАКЛЕПКА.m3d
-
ЗУБЧАТОЕ КОЛЕСО(Вal).m3d
-
ЗУБЧАТОЕ КОЛЕСО(ВТУЛКА).m3d
-
ЗУБЧАТОЕ КОЛЕСО(МР).m3d
-
КОЖУХ.m3d
-
КОЛЬЦО.m3d
-
КОНУС.m3d
-
КРОНШТЕЙН-1.m3d
-
КРОНШТЕЙН-2.m3d
-
КРЫШКА.m3d
-
ЛОТОК.m3d
-
МОТОР-РЕДУКТОР.m3d
-
НАДТРУБОК.m3d
-
ОСНОВАНИЕ ГЛАВНОЕ.m3d
-
ОСНОВНАЯ СТЕНКА.m3d
-
ОТВОД.m3d
-
ПАЛЕЦ.m3d
-
ПОДКОНУС.m3d
-
ПОДШИПНИК.m3d
-
ПРОУШИНА 1.m3d
-
Плита №1.m3d
-
РАСПОРНАЯ ВТУЛКА.m3d
-
РЕГУЛИРУЮЩИЙ СТЕРЖЕНЬ.m3d
-
СТЕНКА.m3d
-
СТОЙКА КРОНШТЕЙНА.m3d
-
Сборка.a3d
-
ТРУБА.m3d
-
УГОЛОК.m3d
-
УПЛОТНЕНИЕ.m3d
-
УПОР.m3d
-
ШПОНКА ВТУЛКИ.m3d
-
ШПОНКА МР.m3d
-
ШТИФТ-1.m3d
-
ШТИФТ-2.m3d
-
-
-
Thumbs.db
-
ГИДРОЦИЛИНДР D67.a3d
-
ДЕТАЛЬ.m3d
-
Деталь 1.m3d
-
ЛАСТОЧКИН ХВОСТ.m3d
-
МЕХАНИЗМ ПОДАЧИ.a3d
-
НАПРАВЛЯЮЩАЯ.m3d
-
ОСНОВАНИЕ МЕХАНИЗМА.m3d
-
ПЛОЩАДКА ПОДВИЖНАЯ.m3d
-
ПРИЗМА НЕПОДВИЖНАЯ2.m3d
-
ПРИЗМА ПОДВИЖНАЯ.m3d
-
РАМА.m3d
-
СТЕРЖЕНЬ.m3d
-
УГОЛОК.m3d
-
ЦИЛИНДР D67.m3d
-
-
-
Thumbs.db
-
ВАЛИК.m3d
-
ДЕРЖАТЕЛЬ.m3d
-
ЗВЕЗДОЧКА.m3d
-
КОЛЬЦО.m3d
-
КРЫШКА ПОДШИПНИКА.m3d
-
НАПРАВЛЯЮЩАЯ.m3d
-
ПЕРЕОРИЕНТАТОР.a3d
-
ПОДЖИМ.m3d
-
ПОДШИПНИК.m3d
-
-
-
Thumbs.db
-
Пневмоцилиндр 2.a3d
-
Уголок передний.m3d
-
ЦИЛИНДР D67.m3d
-
Шпилька.m3d
-
Шпилька короткая.m3d
-
дно.m3d
-
крышка.m3d
-
-
-
Thumbs.db
-
Пневмоцилиндр 20.a3d
-
Уголок передний.m3d
-
ЦИЛИНДР D67.m3d
-
Шпилька.m3d
-
Шпилька короткая.m3d
-
дно.m3d
-
крышка.m3d
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Разработать 3d модель и конструкторскую документацию на сужающее устройство для измерения расхода
договорная
user-9946047
1 неделя назад
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Я думаю, может возникнуть проблема переориентации заготовок.
Вопрос: что заставит переориентатор вращаться? Даже если во время первого попадания/запуска устройства заготовка сядет на свое место, то что ее сдвинет, ведь вращения принудительного нет у переориентатора? Даже если представить, что сдвиг произойдет и заготовка пойдет вниз от силы тяжести, то где гарантия, что следующая заготовка не заклинит ориентатор в то время как будет садиться в свободную лунку, так и не успев упасть в нее полностью? При этом первая заготовка даже не успеет упасть в приемный лоток.
В отличии от переориентатора, считаю интересным решение с ориентированием заготовок посредством воронки с шипом. Дальнейшее переориентирование в пространстве можно выполнить и другими методами, вплоть до плавного изгиба приемной трубки.
Решение интересное, спасибо за модели!
