Омский государственный технический университет
Кафедра: Металлорежущие станки и инструменты
Дипломная работа: «Участок цеха по изготовлению мелких винтов из титановых сплавов»
Омск - 2018
АНАЛИЗ ИСХОДНЫХ ДАННЫХ: ГОСТ Р 50582-93 (ISO 5835-91) содержит два вида шурупов : для компактной кости НА и для губчатой костной ткани НВ. Первый вид шурупов имеет мелкую резьбу. Для губчатой костной ткани применяют шурупы с более глубокой резьбой.
В качестве детали-представителя выбран шуруп с мелкой резьбой НА 5.
Конструкция шурупа – шуруп полнорезьбовой, состоящий из резьбовой части и головки винта. Резьбовая часть, начинается с торца шурупа, представляющего конус 90° с притуплением радиусом 1 мм., выполнена с наружным диаметром 5 мм, внутренним диаметром 3,5 мм, шагом резьбы 1,75 мм., специальным профилем витков с передним углом 35°, переходящим во внутренний диаметр резьбы радиусом 1 мм., и задним углом профиля витков 3°, переходящих во внутренний диаметр резьбы радиусом 0,2 мм., с радиусом 0,3 мм. при вершине профиля витков. Полусферическая головка шурупа диаметром 8 мм. и высотой 4,6 мм. имеет шестигранное отверстие под ключ размером 3,5 мм.
АННОТАЦИЯ
В данной выпускной квалификационной работе рассмотрен участок цеха по изготовлению мелких винтов из титановых сплавов, разработан технологический процесс, выбран вид заготовки и метод её получения, рассчитаны припуски для обработки, режимы резания, рассчитано специальное приспособление.
При разработке технологического процесса были учтены: тип производства, свойства и особенности обрабатываемого материала, В данной работе были развиты навыки к самостоятельному решению задач в области проектирования технологических процессов, в выборе оборудования и режущего инструмента для получения годной детали механической обработкой. При оформлении графической части проекта и альбома технологических карт учитывались требования ЕСКД и ЕСТПП.

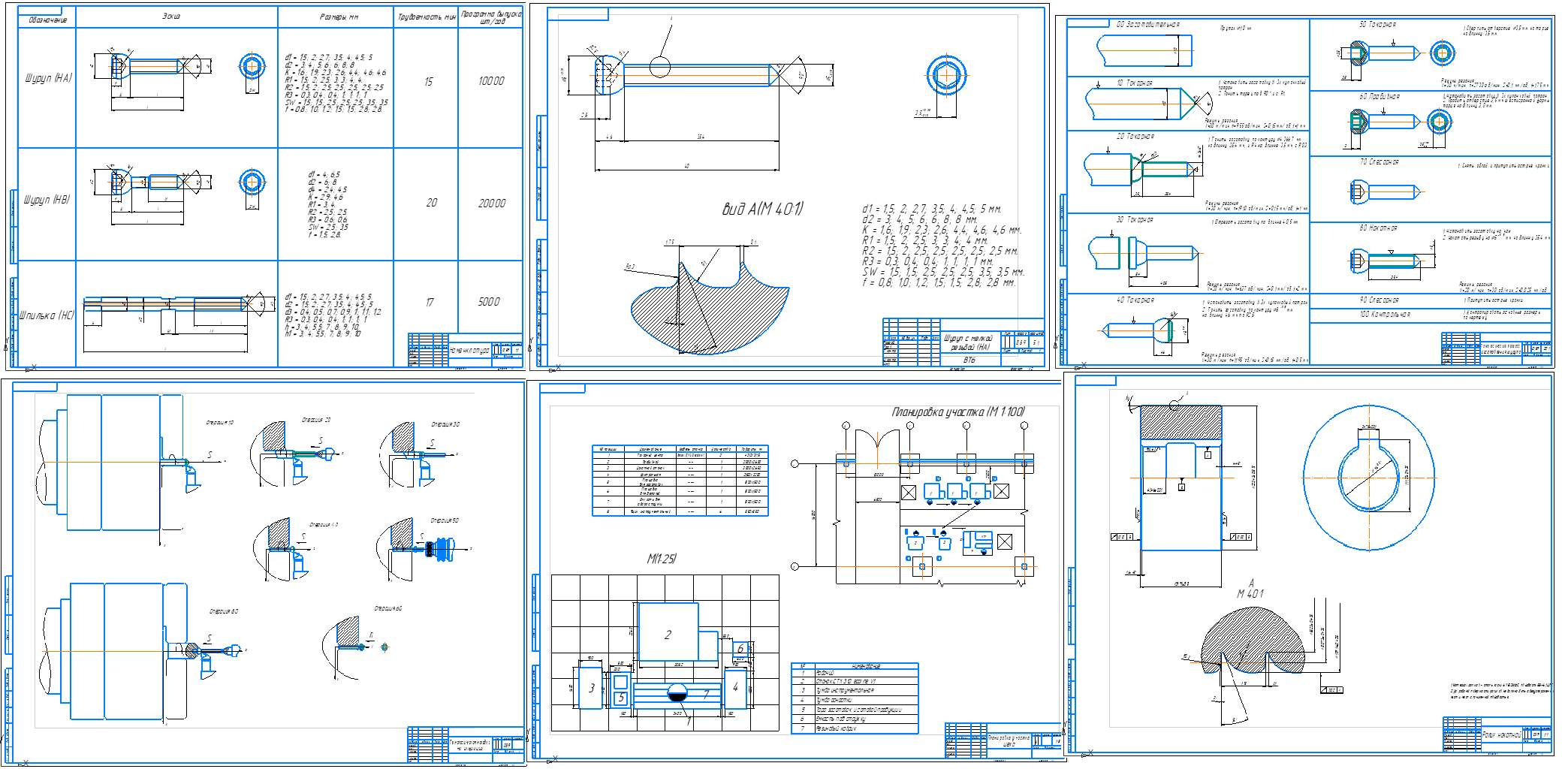

Выпускная квалификационная работа включает расчетно-пояснительную записку, состоящую из 63 страниц, и графический материал в количестве 7 листов чертежей. Расчётно-пояснительная записка содержит следующие главы: анализ номенклатуры изделий, анализ исходных данных, разработка технологии обработк, расчет режимов резания и технологических норм времени, планировка участка. Графическая часть включает следующие листы: номенклатура, деталь, технологический процесс,наладка ролики.
Содержание
Введение 5
1 Анализ номенклатуры изделий 7
1.1.Служебное назначение детали 7
1.2.Характеристика материала 9
1.3.Особенности обработки резанием титановых сплавов 10
2 Анализ исходных данных 14
2.1.Характеристика изделия 14
2.2. Определение типа производства 15
2.3. Анализ технологичности конструкции детали 17
3. Разработка технологии обработки 19
3.1. План обработки 19
3.2. Технологическое оснащение 21
3.3. Выбор инструмента 25
3.4 Расчёт диаметра заготовки под накатывание 35
3.5 Назначение режимов резания 41
3.6 Расчёт резьбонакатных роликов 42
4. Расчет режимов резания и технологических норм времени 53
5.Планировка участка 56
5.1. Размещение оборудования 56
5.2. Организация рабочих мест 59
Список литературы 65
