Модель направляющей (типа ласточкин хвост) оптической линейки для станка ЦДК4-3 прирезного, однопильного.
МФМГТУ им. Н.Э Баумана. Разработка механической направляющей для оптической линейки станка ЦДК4-3. (Ход направляющей - 300 мм.).

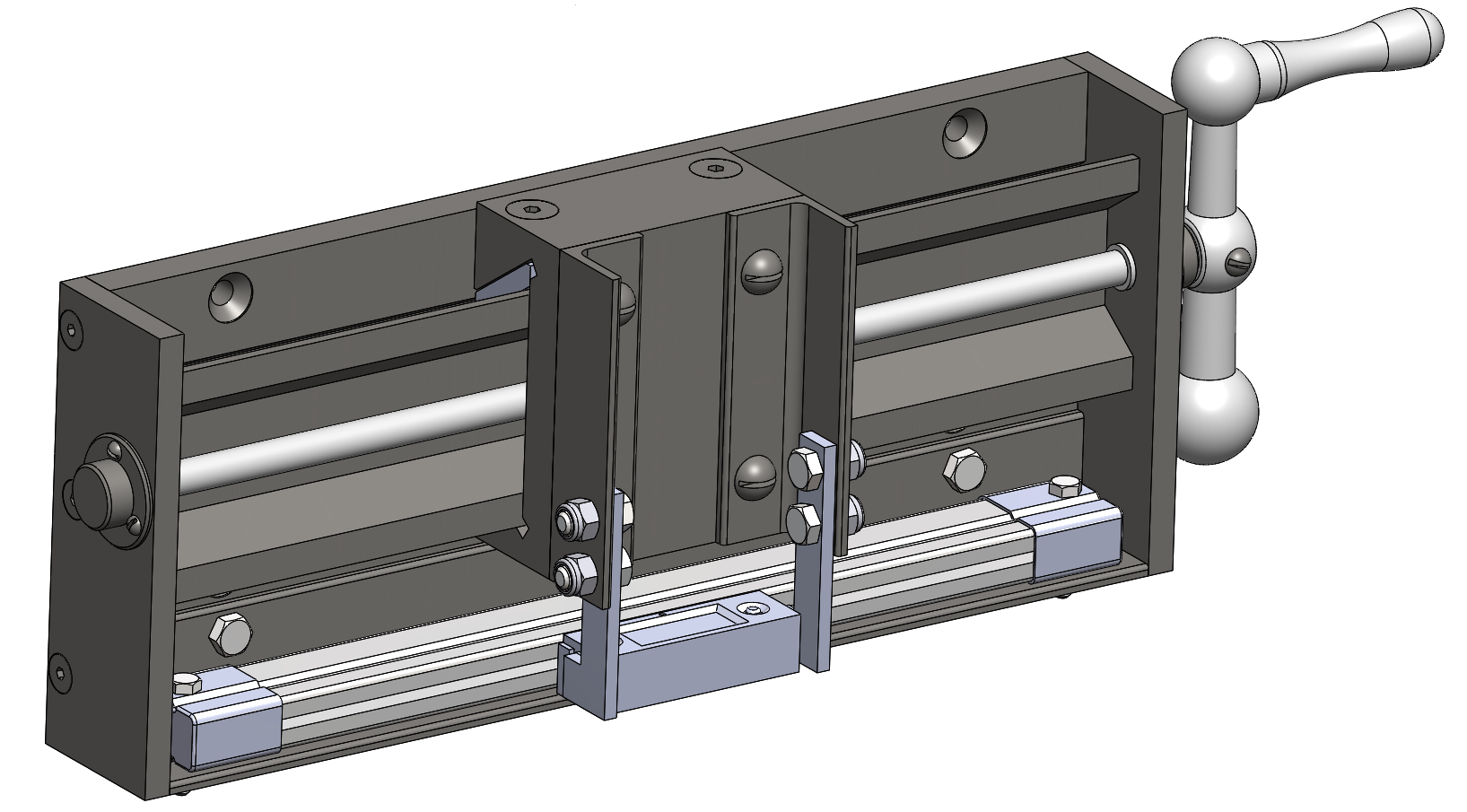

В данной работе содержится трехмерная модель направляющей (в полной деталировке, со всеми входящими деталями, в том числе стандартными) , условная модель оптической линейки КА-300 SINO, а так же чертежи: общего вида станка с добавленной модернизированной направляющей, сборочный чертеж направляющей со спецификацией, а так же деталировка основных деталей.
Данную направляющую можно применить на других, схожих станках. Ход направляющей - 300 мм.
Состав: 3D модель, ВО станка, СБ направляющей, Деталировка, Спецификация.
Софт: SolidWorks 2018 SP4.0
