Пила ленточная

БНТУ Кафедра КиПП
Дипломный проект на тему "Пила ленточная"
Минск 2016

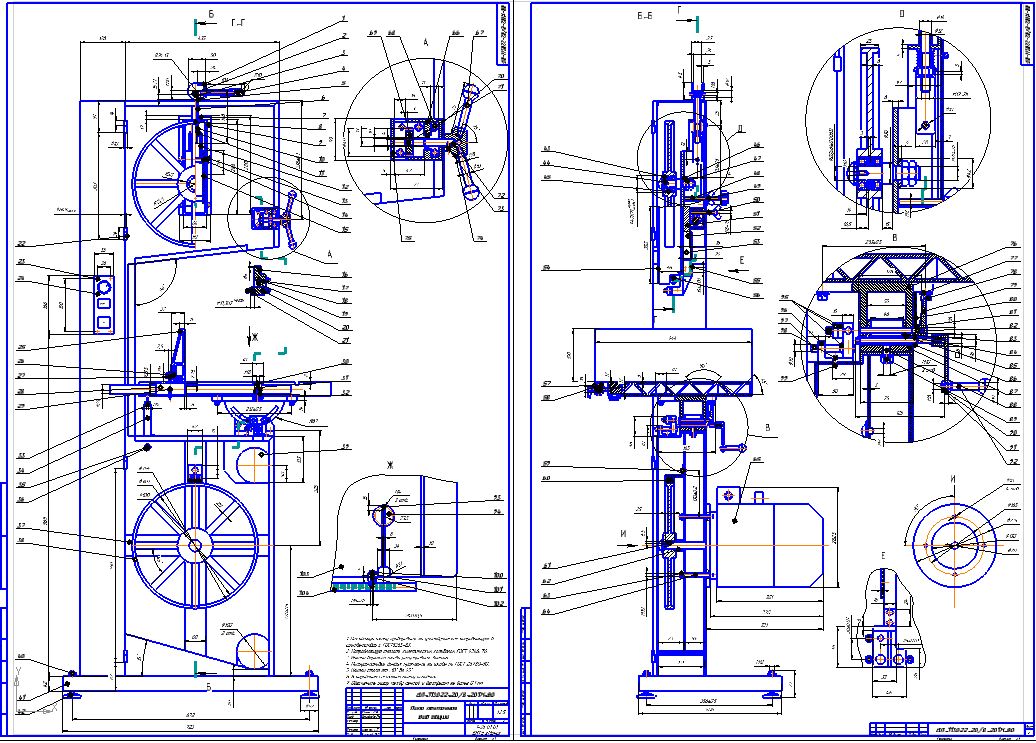

Пила ленточная
Мощность, Р = 1000 Вт
Напряжение сети питания, V= 220В, 50Гц

Объектом разработки является ленточная пила.
Целью дипломного проектирования является разработка ленточнопильного станка по дереву для бытовых и промышленных нужд.
В процессе проектирования осуществлены: поиск существующих конструкций, выбор лучших из них, а так же собраны воедино все достоинства различных станков, такие как простота конструкции, сборки, транспортировки, использования как для бытовых, так и для промышленных целей.
Областью возможного практического применения являются удовлетворение как бытовых нужд в распиловке древесины, так и промышленных.
Студент-дипломник подтверждает, что приведенный в дипломном проекте расчетно-аналитический материал объективно отражает состояние разрабатываемого объекта, все заимствованные из литературных и других источников теоретические и методологические положения и концепции сопровождаются ссылками на их авторов.

Ленточные пилы бывают трех видов:
• зубчатые пилы
• беззубые пилы трения
• пилы электроискрового действия

Ленточные пилы для распиливания древесины на столярных и делительных станках изготовляются по ГОСТ 6532—77, а для распиливания бревен и брусьев по ГОСТ 10670—77. Ленточная пила представляет собой полотно с зубчатой кромкой, соединенное концами в непрерывную ленту. Полотно пилы характеризуется толщиной S, шириной В и длиной L.

Содержание
ВВЕДЕНИЕ
1. КОНСТРУКТОРСКАЯ ЧАСТЬ
1.1 Назначение ленточной пилы
1.2 Классификация возможных реализаций ленточных пил по всем известным классификационным признакам
1.3 Устройство ленточной пилы и её функционирование
1.4 Составные элементы, их устройство и назначение
1.5 Обзор ленточных пил, имеющих в настоящее время лучшие технические характеристики и показатели качества
1.6 Сравнительный анализ лучших ленточных пил по всему перечню показателей и обоснование оптимального варианта реализации системы
1.7 Перечень технических характеристик и показателей качества ленточной пилы
1.8 Прогноз тенденций совершенствования системы
1.9 Расчеты, подтверждающие работоспособность
1.9.1 Кинематический расчет
1.9.2 Расчет надежности зубчатой передачи.
1.9.3 Расчёт на надёжность
2. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ
2.1.Анализ конструкции детали и её назначение.
2.2. Анализ конструкции детали на технологичность
2.2.1. Качественная оценка технологичности детали.
2.2.2. Количественная оценка технологичности детали.
2.3. Определение типа производства
2.4. Определение способа получения заготовки
2.5. Выбор и обоснование технологического маршрута обработки
2.6. Расчет и обоснование технологических баз на всех операциях и переходах
2.7. Выбор металлорежущих станков
2.8. Режимы резания на токарно-фрезерном станке
2.9. Расчет технических норм времени
3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ
3.1 Определение стоимости сырья и основных материалов
3. 2. Определение стоимости покупных и вспомогательных материалов
3.3. Определение стоимости топлива и энергии на технологические цели
3.4 Расчёт основной заработной платы
3.5 Расчёт дополнительной заработной платы
3.6 Расчёт отчислений от заработной платы
3.7 Прочие расходы
3.8 Расчёт полной себестоимости
3.9 Расчет цены узла
4. ОХРАНА ТРУДА
4.1 Производственная санитария и техника безопасности
4.1.1 Метеорологические условия
4.1.2 Вентиляция и кондиционирование
4.1.3 Производственное освещение
4.1.4 Шум. Вибрация
4.1.5 Электромагнитное и электростатическое излучение
4.1.7 Возможность травмирования при контакте с движущимися частями машин и механизмов
4.2 Пожарная безопасность
4.3 Расчет рисков, возникающих при работе инженера-конструктора
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЯ
