Ленточный аппарат для сварки ленточных пил

448

100

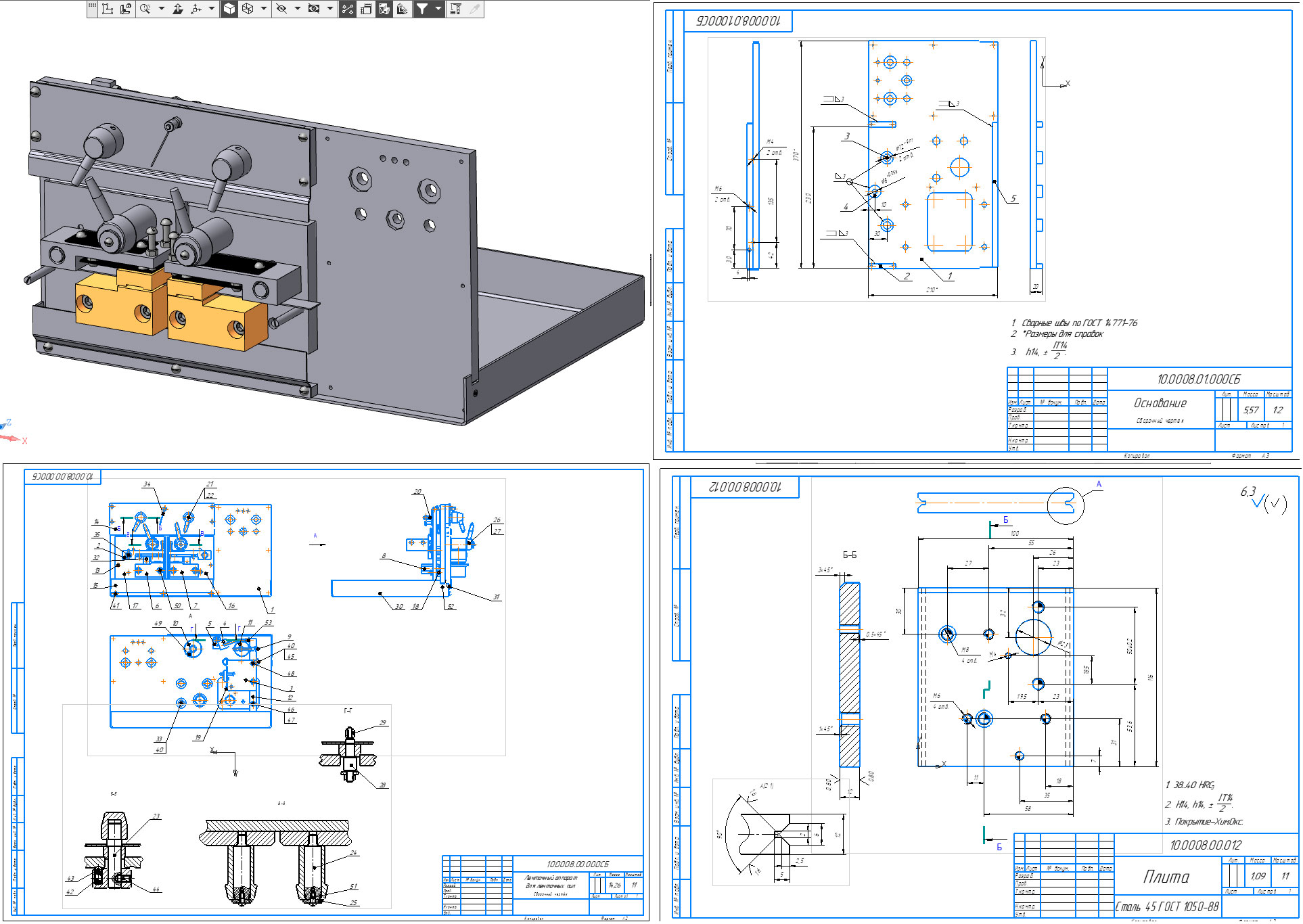

3D модель Ленточный аппарат для сварки ленточных пил

Ленточный аппарат для сварки ленточных пил методом стыковой сварки сопротивлением. Комплект чертежей.
Возможна сварка любых стальных ленточных лент толщиной 0,5...1,5 мм и шириной 10...57 мм. По заказу могут быть изготовлены аппараты для сварки ленточных пил в стык прутков диаметром 1...9 мм.
Плавный отжиг.
Станок для сварки ленточных пил представляет собой моноблочную конструкцию.
Питание сварочного аппарата осуществляется от двух фаз сети 380 В.
Сварочный аппарат для ленточных пил состоит из металлического корпуса, в котором размещен сварочный трансформатор и смонтирована электрическая схема.
онцы свариваемой ленточной пилы зажимаются в губки аппарата и сильно сжимаются между собой специальным устройством.
В момент сварки ленточной пилы образуется сварочный стык за счет расплавления концов ленты теплом, выделяющимся в месте сварки. При этом проходит импульс сварочного тока от сварочного трансформатора.
Для восстановления пластичности металла в зоне сварочного шва и в прилегающих к шву областях ленточной пилы производится термообработка (отжиг) сварочного стыка. Так восстанавливается пластичность ленточной пилы

ленточные пилы Сварка

Автор

slaven1975

Дата

25.05.2021

Язык

Русский

Состав

Сборочный чертеж (СБ), Деталировка, 3D Сборка

Софт

КОМПАС-3D 17 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - 000 Общий вид.cdw
  - 00.000 Спецификация Общая.spw
  - 00.006 Губка.cdw
  - 00.006М1 Губка.cdw
  - 00.006М Губка.cdw
  - 00.007 Губка.cdw
  - 00.007М1 Губка.cdw
  - 00.007М Губка.cdw
  - 00.008 Шина.cdw
  - 00.009 Винт.cdw
  - 00.010 Планшайба.cdw
  - 00.011 Кулачок.cdw
  - 00.012 Планка.cdw
  - 00.013 Шпилька.cdw
  - 00.014 Щиток Верхний.cdw
  - 00.015 Щиток нижний.cdw
  - 00.016 Плита неподвиж.cdw
  - 00.017 Плита подвижная.cdw
  - 00.018 Стойка.cdw
  - 00.019 Переходник с отв.cdw
  - 00.020 Серьга.cdw
  - 00.021 Бонка.cdw
  - 00.022 Штырь.cdw
  - 00.023 Ось.cdw
  - 00.024 Ось.cdw
  - 00.025 ШАйба.cdw
  - 00.026 Втулка.cdw
  - 00.027 Штырь длинный.cdw
  - 00.028 Ось.cdw
  - 00.029Ввтулка.cdw
  - 00.030 Короб.cdw
  - 00.031 направляющая.cdw
  - 00.032 Пружина.cdw
  - 00.033 Шайба.cdw
  - 00.034 Стрелка.cdw
  - 00.035 Ось.cdw
  - 00.042Пружина .cdw
  - 01.000 Спецификация на плиту.spw
  - 01.000СБ Основание.cdw
  - 01.001 Плита.cdw
  - 01.001 Плита изменённая.cdw
  - 01.002.cdw
  - 01.003 Втулка.cdw
  - 01.004 Втулка.cdw
  - 01.005 Опора.cdw
  - 02.000 Спецификация на прижим.spw
  - 02.002М1 Направляющая.cdw
  - 02.002М Направляющая.cdw
  - 02.003Пластина.cdw
  - 02.004 пластина.cdw
  - 02.01 Рычаг.cdw
  - 02.02 Направляющая.cdw
  - 02СБ прижим.cdw
  - 03.000Спецификация на ограничитель.spw
  - 03.001 Пластина.cdw
  - 03.002 Пластина.cdw
  - 03СБ Ограничитель.cdw
  - 04.000СБ Толкатель.cdw
  - 04.001 Ось.cdw
  - 04.002 Ребро.cdw
  - 05.000СБ Флажок.cdw
  - 05.001 Пластина.cdw
  - пружина на кулачёк.cdw
- - - constr3d.l3d
  - - bo_atr.lat
    - graphic.lyt
    - Spc.lat
  - 10.0008.00.000 - Сборка_(fn-1).a3d
  - 10.0008.00.006 - Упор_(fn-50).m3d
  - 10.0008.00.008 - Штырь_(fn-52).m3d
  - 10.0008.00.009 - Винт_(fn-23).m3d
  - 10.0008.00.009 - Кольцо_(fn-19).m3d
  - 10.0008.00.011 - Кольцо эксцентриковое_(fn-43).m3d
  - 10.0008.00.013 - Шпилька_(fn-3).m3d
  - 10.0008.00.014 - Щиток_(fn-32).m3d
  - 10.0008.00.015 - Пластина_(fn-33).m3d
  - 10.0008.00.018 - Преходник_(fn-36).m3d
  - 10.0008.00.019 - Переходник_(fn-35).m3d
  - 10.0008.00.020 - Штырь_(fn-21).m3d
  - 10.0008.00.021 - Ручка_(fn-16).m3d
  - 10.0008.00.022 - Ручка_(fn-17).m3d
  - 10.0008.00.023 - Деталь_(fn-49).m3d
  - 10.0008.00.024 - Шайба_(fn-5).m3d
  - 10.0008.00.026 - Направляющая_(fn-24).m3d
  - 10.0008.00.026 - Ручка эксцентриковая_(fn-47).m3d
  - 10.0008.00.027 - Штырь_(fn-18).m3d
  - 10.0008.00.028 - Ось_(fn-2).m3d
  - 10.0008.00.031 - Короб_(fn-42).m3d
  - 10.0008.00.033 - Шайба_(fn-4).m3d
  - 10.0008.00.12 - Планка_(fn-22).m3d
  - 10.0008.01.001 - Плита_(fn-27).m3d
  - 10.0008.01.002 - Опора_(fn-25).m3d
  - 10.0008.03.000 - Ограничитель Сборочный чертёж_(fn-44).a3d
  - 10.0008.04.000 - Толкатель Сборочный чертёж_(fn-6).a3d
  - 10.0008.04.001 - Ось_(fn-8).m3d
  - 10.0008.040.002 - Ребро_(fn-7).m3d
  - 10.0008.05.000 - Флажок Сборочный чертёж_(fn-10).a3d
  - _KDPBLog_20150616105042.txt
  - Деталь_(fn-11).m3d
  - Деталь_(fn-12).m3d
  - Деталь_(fn-13).m3d
  - Деталь_(fn-14).m3d
  - Деталь_(fn-26).m3d
  - Деталь_(fn-28).m3d
  - Деталь_(fn-29).m3d
  - Деталь_(fn-30).m3d
  - Деталь_(fn-31).m3d
  - Деталь_(fn-34).m3d
  - Деталь_(fn-38).m3d
  - Деталь_(fn-39).m3d
  - Деталь_(fn-40).m3d
  - Деталь_(fn-41).m3d
  - Деталь_(fn-45).m3d
  - Деталь_(fn-46).m3d
  - Деталь_(fn-48).m3d
  - Деталь_(fn-51).m3d
  - Деталь_(fn-53).cdw
  - Сборка_(fn-15).a3d
  - Сборка_(fn-20).a3d
  - Сборка_(fn-37).a3d
  - Стрелка_(fn-9).m3d
