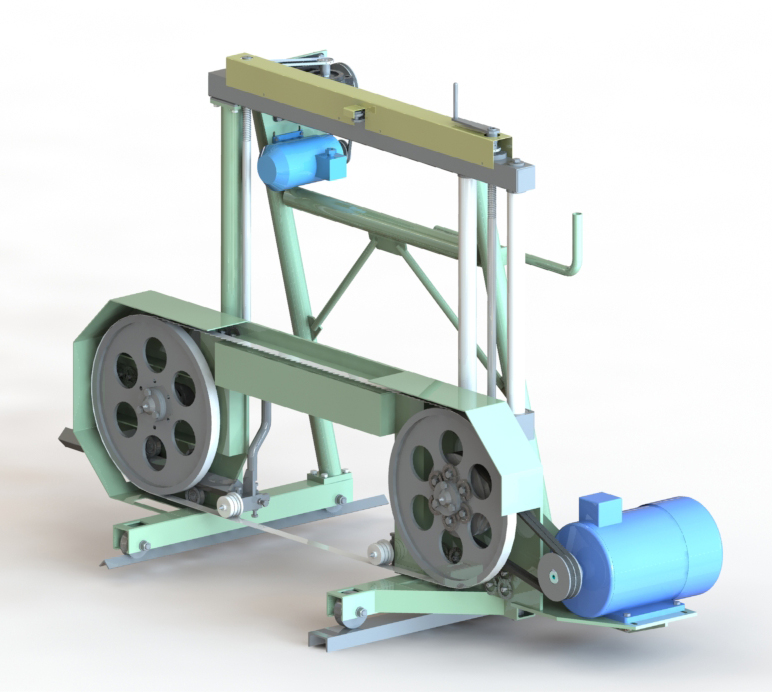

Пила ленточная ПР880

1084

300

Пила ленточная горизонтальная для распила колод. Полностью ручное управление. По данной модели изготовлен тестовый вариант, который успешно используется...

3D Модели пила ленточная Пилорама

Автор

Snails

Дата

06.05.2017

Язык

Русский

Состав

Полная 3D сборка с деталировкой

Софт

SolidWorks 2012 Как открыть?

Содержимое архива

ПР880 Пила ленточная
- Болт M12-6gx35.88.05 ГОСТ 7798-70.sldprt
- ПР880-00.00.005 Направляющая.SLDPRT
- Шайба 10 65Г 05 ГОСТ 6402-70.sldprt
- Цепь ПР-12,7-1820-1 ГОСТ 13568-97 45 зв..sldprt
- ПР880-00.00.006 Кожух.SLDPRT
- Гайка M6-6H.6.019 ГОСТ 5915-70.sldprt
- Болт M6-6gx30.88.05 ГОСТ 7798-70.sldprt
- Редуктор 2Ч-40.SLDPRT
- ПР880-00.00.000 Пилорама.SLDASM
- Болт M12-6gx30.88.05 ГОСТ 7798-70.sldprt
- ПР880-06 Опора
  - ПР880-06.00.000 Опора.SLDASM
  - ПР880-06.02.000 Колесо в сборе.SLDASM
  - ПР880-06.01.001 Балка.SLDPRT
  - ПР880-06.01.002 Балка.SLDPRT
  - Кольцо 20A ГОСТ 13942-86.sldprt
  - ПР880-06.01.003 Подкос.SLDPRT
  - ПР880-06.01.000 Балка.SLDASM
  - ПР880-06.02.001 Колесо.SLDPRT
- ПР880-02 Стойка
  - ПР880-02.00.000 Стойка.SLDPRT
  - ПР880-02.00.001 Труба.SLDPRT
  - ПР880-02.00.002 Платик.SLDPRT
- ПР880-03 Кронштейн
  - ПР880-03.00.009 Ребро.SLDPRT
  - ПР880-03.00.008 Ребро.SLDPRT
  - ПР880-03.00.005 Плита.SLDPRT
  - ПР880-03.00.005 Перемычка.SLDPRT
  - ПР880-03.00.015 Кронштейн.SLDPRT
  - ПР880-03.00.011 Подкос.SLDPRT
  - ПР880-03.00.000 Кронштейн.SLDPRT
  - ПР880-03.00.014 Рукоять.SLDPRT
  - ПР880-03.00.001 Стойка.SLDPRT
  - ПР880-03.00.002 Уголок.SLDPRT
  - ПР880-03.00.007 Ребро.SLDPRT
  - ПР880-03.00.004 Ребро.SLDPRT
  - ПР880-03.00.003 Платик.SLDPRT
  - ПР880-03.00.012 Ребро.SLDPRT
  - ПР880-03.00.013 Кронштейн.SLDPRT
- ПР880-07 Каретка
  - ПР880-07.05 Шкив натяжной
    - ПР880-07.05.003 Прокладка.SLDPRT
    - ПР880-07.05.004 Крышка.SLDPRT
    - ПР880-07.05.006 Штифт.SLDPRT
    - Болт M12-6gx50.48.05 ГОСТ 7798-70.sldprt
    - Болт M12-6gx40.88.05 ГОСТ 7798-70.sldprt
    - ПР880-07.05.005 Корпус.SLDPRT
    - ПР880-07.05.001 Ось.SLDPRT
    - ПР880-07.02.001 Шкив (доработка).SLDPRT
    - ПР880-07.05.000 Шкив натяжной.SLDASM
    - Гайка M12-6H.016 ГОСТ 5915-70.sldprt
    - ПР880-07.05.002 Втулка.SLDPRT
    - Болт M12-6gx25.58.019 ГОСТ 7798-70.sldprt
  - Пила 32.SLDPRT
  - Болт M10-6gx45.58.019 ГОСТ 7798-70.sldprt
  - ПР880-07.09 Ролик отжимной
    - ПР880-07.09.102 Пластина.SLDPRT
    - ПР880-07.07.001 Ролик.SLDPRT
    - ПР800-07.09.100 Кронштейн.SLDASM
    - ПР880-07.07.003 Кольцо.SLDPRT
    - Болт M12-6gx30.88.05 ГОСТ 7798-70.sldprt
    - Кольцо А42 ГОСТ 13943-68.sldprt
    - Шайба 12.65Г ГОСТ 6402-70.sldprt
    - ПР800-07.09.000 Ролик отжимной.SLDASM
    - Гайка M10-6H.5.019 ГОСТ 5915-70.sldprt
    - Кольцо 20A ГОСТ 13942-86.sldprt
    - Масленка 1.2Ц6 ГОСТ 19853-74.SLDPRT
    - ПР880-07.07.002 Ось.SLDPRT
    - Болт M10-6gx30.88.05 ГОСТ 7798-70.sldprt
    - ПР880-07.07.101 Корпус.SLDPRT
    - Подшипник 60104
      - 60104н.sldprt
      - 60104к.sldprt
      - 60104ш.sldprt
      - 60104в.sldprt
      - Подшипник 60104 ГОСТ 7242-70.sldasm
  - ПР880-07.00.000 Каретка.SLDASM
  - Винт M8-6gx30.88.40Х.05 ГОСТ 11738-84.sldprt
  - ПР880-07.07 Ролик отжимной
    - ПР880-07.07.001 Ролик.SLDPRT
    - ПР880-07.07.000 Ролик отжимной.SLDASM
    - ПР880-07.07.003 Кольцо.SLDPRT
    - ПР880-07.07.103 Планка.sldprt
    - ПР880-07.07.102 Штанга.SLDPRT
    - Кольцо А42 ГОСТ 13943-68.sldprt
    - ПР880-07.07.100 Кронштейн.SLDASM
    - Гайка M10-6H.5.019 ГОСТ 5915-70.sldprt
    - Кольцо 20A ГОСТ 13942-86.sldprt
    - Масленка 1.2Ц6 ГОСТ 19853-74.SLDPRT
    - ПР880-07.07.105 Рукоять.SLDPRT
    - ПР880-07.07.002 Ось.SLDPRT
    - ПР880-07.07.104 Стойка.SLDPRT
    - Болт M10-6gx30.88.05 ГОСТ 7798-70.sldprt
    - ПР880-07.07.101 Корпус.SLDPRT
    - Подшипник 60104
      - 60104н.sldprt
      - 60104к.sldprt
      - 60104ш.sldprt
      - 60104в.sldprt
      - Подшипник 60104 ГОСТ 7242-70.sldasm
  - ПР880-07.04 Направляющая
    - ПР880-07.04.001 Втулка.SLDPRT
    - ПР880-07.04.002 Корпус.SLDPRT
    - ПР880-07.04.000 Направляющая.SLDASM
    - Болт M6-6gx20.019 ГОСТ 7798-70.sldprt
  - Электродвигатель АИР132S4 IM1081 7,5 кВт, 1500 об.мин.SLDPRT
  - ПР880-07.08 Эксцентрик
    - ПР880-07.08.000 Эксцентрик.SLDASM
    - Гайка M16-6H.8.05 ГОСТ 5915-70.sldprt
    - ПР880-07.08.001 Ролик.SLDPRT
    - Кольцо А42 ГОСТ 13943-68.sldprt
    - Шайба 16 65Г 06 ГОСТ 6402-70.sldprt
    - Подшипник 80104
      - 80104ш.sldprt
      - Подшипник 80104 ГОСТ 7242-81.sldasm
      - 80104н.sldprt
      - 80104в.sldprt
      - 80104к.sldprt
    - ПР880-07.08.002 Ось.SLDPRT
    - Кольцо 20A ГОСТ 13942-86.sldprt
  - Ремень В(Б)-1400 ГОСТ 1284.2-84.sldprt
  - ПР880-07.06 Устройство натяжное
    - ПР880-07.06.007 Упор.SLDPRT
    - ПР880-07.06.008 Стопор.sldprt
    - ПР880-07.06.005 Пробка.SLDPRT
    - ПР880-07.06.003 Гайка.SLDPRT
    - ПР880-07.06.004 Корпус.SLDPRT
    - Винт B.M8-6gx20.48.05 ГОСТ 17475-80.sldprt
    - ПР880-07.06.000 Устройство натяжное.SLDASM
    - ПР880-07.06.006 Стойка.SLDPRT
    - ПР880-07.06.002 Поршень.SLDPRT
    - Гайка M8-6H.5.05 ГОСТ 5915-70.sldprt
    - Кольцо 042-050-46-2-4 ГОСТ 18829-73.sldprt
    - Шайба 6 65Г 019 ГОСТ 6402-70.sldprt
    - Кольцо 022-028-36-1-4 ГОСТ 18829-73.sldprt
    - ПР880-07.06.001 Плита.SLDPRT
    - Винт M6-6gx16.016 ГОСТ 11738-84.sldprt
  - ПР880-07.00.002 Планка.SLDPRT
  - Шайба 8.65Г ГОСТ 6402-70.sldprt
  - ПР880-07.02 Шкив приводной
    - Болт M12-6gx35.88.05 ГОСТ 7798-70.sldprt
    - ПР880-07.02.006 Крышка.SLDPRT
    - Болт M10-6gx20.88.019 ГОСТ 7798-70.sldprt
    - ПР880-07.02.012 Кольцо войлочное.SLDPRT
    - ПР880-07.02.009 Крышка.SLDPRT
    - ПР880-07.02.002 Шкив.SLDPRT
    - ПР880-07.02.005 Шайба.SLDPRT
    - Болт M10-6gx65.88.019 ГОСТ 7798-70.sldprt
    - ПР880-07.02.008 Втулка.SLDPRT
    - Шайба 12.65Г ГОСТ 6402-70.sldprt
    - Подшипник 7307А
      - Подшипник 7307А ГОСТ 27365-87.sldasm
      - 7307В.sldprt
      - 7307Н.sldprt
      - 7307Р.sldprt
    - Шайба 10.65Г ГОСТ 6402-70.sldprt
    - ПР880-07.02.004 Ось.SLDPRT
    - ПР880-07.02.000 Шкив приводной.SLDASM
    - Масленка 1.2Ц6 ГОСТ 19853-74.SLDPRT
    - ПР880-07.02.011 Прокладка.SLDPRT
    - Подшипник 7205А
      - 7205Н.sldprt
      - Подшипник 7205А ГОСТ 27365-87.sldasm
      - 7205В.sldprt
      - 7205Р.sldprt
    - ПР880-07.02.001 Шкив (доработка).SLDPRT
    - ПР880-07.02.007 Прокладка.SLDPRT
    - Винт M10-6gx20.68.20.016 ГОСТ 11738-84.sldprt
    - ПР880-07.02.003 Гайка М18х1,5.SLDPRT
  - ПР880-07.01 Каркас
    - ПР880-07.01.014 Борт.SLDPRT
    - ПР880-07.01.009 Стойка.SLDPRT
    - ПР880-07.01.005 Стенка.SLDPRT
    - ПР880-07.01.004 Диск.SLDPRT
    - ПР880-07.01.007 Стенка.SLDPRT
    - ПР880-07.01.006 Заглушка.SLDPRT
    - ПР880-07.01.016 Шайба.SLDPRT
    - ПР880-07.01.017 Ребро.SLDPRT
    - ПР880-07.01.000 Каркас.SLDPRT
    - ПР880-07.01.001 Балка.SLDPRT
    - ПР880-07.01.002 Стойка.SLDPRT
    - ПР880-07.01.011 Плита.SLDPRT
    - ПР880-07.01.003 Стенка.SLDPRT
    - ПР880-07.01.013 Накладка.SLDPRT
    - ПР880-07.01.008 Ребро.SLDPRT
    - ПР880-07.01.012 Ребро.SLDPRT
    - ПР880-07.01.015 Борт.SLDPRT
  - Гайка M10-6H.5.019 ГОСТ 5915-70.sldprt
  - ПР880-07.03 Гайка
    - ПР880-07.03.000 Гайка.SLDASM
    - ПР880-07.03.001 Втулка.SLDPRT
    - ПР880-07.03.002 Корпус.SLDPRT
    - Болт M6-6gx20.019 ГОСТ 7798-70.sldprt
  - ПР880-07.00.001 Шкив.SLDPRT
  - Шайба C.10.01.08кп.016 ГОСТ 11371-78.sldprt
- Шайба 12.65Г ГОСТ 6402-70.sldprt
- Болт M10-6gx25.88.019 ГОСТ 7798-70.sldprt
- АИР71В6 IM1081.SLDPRT
- ПР880-00.00.001 Звездочка z11.SLDPRT
- ПР880-00.00.002 Шкив.SLDPRT
- ПР880-05 Опора
  - ПР880-05.02.00 Колесо в сборе.SLDASM
  - Кольцо А47 ГОСТ 13943-68.sldprt
  - ПР880-01.01.002 Платик.SLDPRT
  - Шайба C.16.01.08кп.019 ГОСТ 11371-78.sldprt
  - Гайка M16-6H.8.05 ГОСТ 5915-70.sldprt
  - ПР880-05.02.001 Колесо.SLDPRT
  - ПР880-05.01.001 Балка.SLDPRT
  - ПР880-05.01.000 Балка.SLDASM
  - Кольцо 20A ГОСТ 13942-86.sldprt
  - ПР880-05.00.000 Опора.SLDASM
  - Подшипник 80204
    - 80204н.sldprt
    - Подшипник 80204 ГОСТ 7242-81.sldasm
    - 80204ш.sldprt
    - 80204к.sldprt
    - 80204в.sldprt
  - ПР880-05.01.001-01 Балка.SLDPRT
  - ПР880-05.02.002 Ось.SLDPRT
- Шайба C.6.019 ГОСТ 11371-78.sldprt
- ПР880-00.00.003 Шкив.SLDPRT
- Шайба 6 65Г 019 ГОСТ 6402-70.sldprt
- Гайка M12-6H.019 ГОСТ 5915-70.sldprt
- Цепь ПР-12,7-1820-1 ГОСТ 13568-97 170 зв..sldprt
- ПР880-01 Траверса
  - ПР880-01.01.000 Каркас.SLDASM
  - ПР880-01.01.003 Заглушка.sldprt
  - ПР880-01.01.004 Ось.SLDPRT
  - Подшипник 80019
    - 80019нк.sldprt
    - 80019зк1.sldprt
    - Подшипник 80019 ГОСТ 7242-81.sldasm
    - 80019зк2.sldprt
    - 80019ш.sldprt
    - 80019вк.sldprt
  - ПР880-01.01.001 Балка.sldprt
  - ПР880-01.01.002 Платик.SLDPRT
  - ПР880-01.00.008 Кольцо.SLDPRT
  - ПР880-01.03.001 Ось.SLDPRT
  - Подшипник 60203
    - 60203к.sldprt
    - 60203в.sldprt
    - Подшипник 60203 ГОСТ 7242-70.sldasm
    - 60203ш.sldprt
    - 60203н.sldprt
  - Подшипник 7203А
    - 7203нк.sldprt
    - Подшипник 7203А ГОСТ 27365-87.SLDASM
    - 7203вк.sldprt
    - 7203р.sldprt
  - Кольцо А9 ГОСТ 13942-68.sldprt
  - ПР880-01.02.003 Ручка.sldprt
  - Шпонка 5x5x17 ГОСТ 23360-78.sldprt
  - ПР880-01.00.001 Стакан.SLDPRT
  - Шпонка 5x5x35 ГОСТ 23360-78.SLDPRT
  - ПР880-01.00.007 Шайба.SLDPRT
  - ПР880-01.00.006-01 Втулка.SLDPRT
  - ПР880-01.00.006 Втулка.SLDPRT
  - ПР880-01.03.000 Натяжитель.SLDASM
  - ПР880-01.02.000 Рукоять.SLDASM
  - ПР880-01.03.002 Планка.SLDPRT
  - ПР880-01.00.009 Ролик.SLDPRT
  - Винт B.M8-6gx25.48.019 ГОСТ 17475-80.sldprt
  - ПР880-01.02.002 Рычаг.SLDPRT
  - ПР880-01.00.004 Звездочка z11.SLDPRT
  - Шайба C.6.019 ГОСТ 11371-78.sldprt
  - Шайба 6 65Г 019 ГОСТ 6402-70.sldprt
  - ПР880-01.00.002-01 Винт.SLDPRT
  - ПР880-01.02.001 Втулка.SLDPRT
  - Винт A.M6-6gx8.45H.40Х.05 ГОСТ 11074-93.sldprt
  - Кольцо А24 ГОСТ 13943-68.sldprt
  - ПР880-01.00.002 Винт.SLDPRT
  - Кольцо А17 ГОСТ 13942-68.sldprt
  - ПР880-01.00.000 Траверса.SLDASM
  - Болт M6-6gx20.019 ГОСТ 7798-70.sldprt
  - ПР880-01.00.005 Крышка.SLDPRT
- Рельсовый путь.SLDPRT
- ПР880-00.00.004 Стакан.SLDPRT
- Ремень Z-670 ГОСТ 1284.1-89.sldprt

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
