Динамические характеристики ДВС

Сибирский государственный университет науки и технологии имени академика М.Ф. Решетнева»
Филиал СибГУ в г. Лесосибирске
Кафедра информационных технических систем
Расчетно-графическая работа по дисциплине «Техническая механика»
Лесосибирск 2017

Исходные данные: Двигатель двадцатицилиндровый двухтактный, Диаметр поршня- D=0,1м, Количество цилиндров -20 шт, Длина кривошипа АВ- r1=0,05 м, Длина шатуна ВС- L=0,22 м, Расстояние от точки B до точки S- BS=0,18 м, Частота вращения кривошипа- n1=3000 Мин-1, Давление Fp=2,9 МПА Fсж=0,8 МПА, Расстояние от точки A до точки S1- AS1=0,03 м, Масса неуравновешенной части кривошипа- m1=2 кг, Масса шатуна- m2=2 кг, Масса поршня- m3=1кг,
Момент инерции шатуна- J2= 0,02Кг*м2, Коэффициент неравномерности хода- δ=0,006.

Содержание
Введение.................................................................................................................. 3
1 Определение мощности ДВС заданной конструкции..................................... 4
1.1 Исходные данные к расчетно-графической работе................................. 4
1.2 Структурный анализ механизма поршневого двигателя........................ 4
1.3 Планы скоростей......................................................................................... 5
1.4 Силы давления газов на поршень.............................................................. 7
1.5 Приведенные моменты сил давления........................................................ 7
1.6 Работа сил давления газов.......................................................................... 8
1.7 Определение мощности ДВС..................................................................... 8
2 Расчет маховика................................................................................................... 9
2.1 Определение приведенного момента на кривошипе от вращающего
момента двигателя....................................................................................... 9
2.2 Кинетические энергии T0, TI, TII................................................................ 10
2.3 Определение момента инерции маховика (метод К.Э. Рериха)............ 11
2.4 Определение массы и геометрических размеров маховика................... 11
2.5 Определение посадочного диаметра вала под маховик.......................... 12
Заключение.............................................................................................................. 13
Библиографический список................................................................................... 14

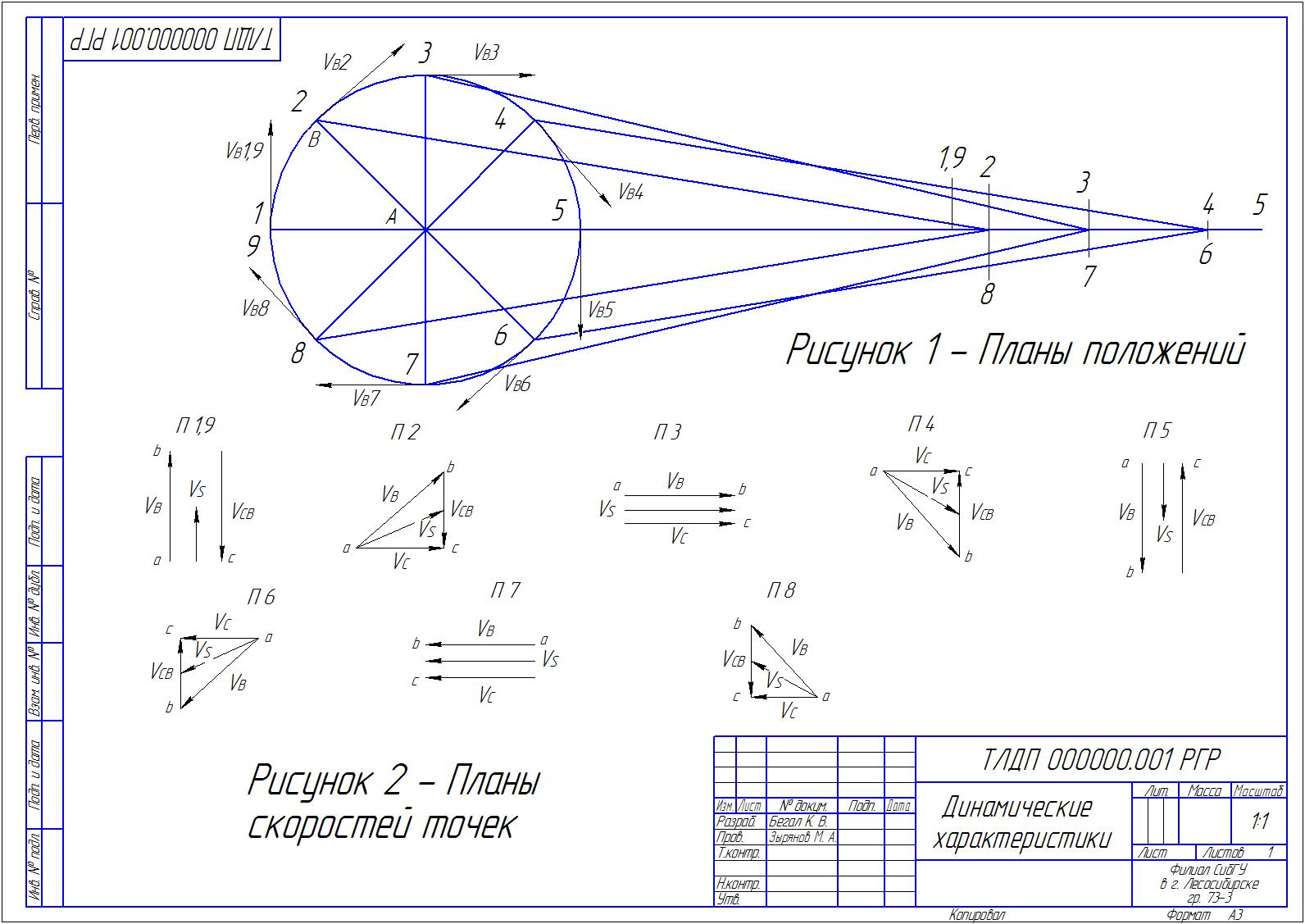

Состав: Динамические характеристики ДВС: планы положений и планы скоростей точек Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Приложение А _ ТЛДП 000000.001 КнР.cdw
Теория механизмов и машин.docx
