Исследование механизма двухцилиндрового двигателя - U15=6,8 ;Z1=18; Z2=27 зубчатый механизм

0
124
777
3
0
100

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Теоретическая механика и теория механизмов и машин»
КУРСОВОЙ ПРОЕКТ по дисциплине "Теория механизмов и машин"
на тему: «Исследование механизма двухцилиндрового двигателя»
Минск 2015

Исходные данные По заданию U15=6,8 ;Z1=18; Z2=27 зубчатый механизм, аналитический метод
В исследуемом механизме n=5, p5=7, p4=0

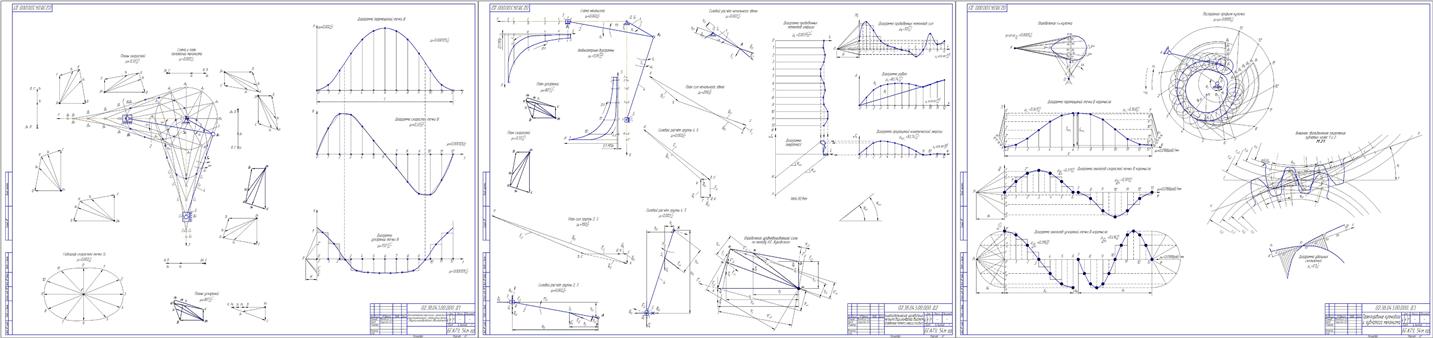

Курсовой проект включает 3 листах графической части формата А1 и 44 листе пояснительной записки формата А4 .Пояснительная записка содержит 6 таблиц и 3 рисунка. При выполнении данного курсового проекта использовано 9 литературных источников.
В данном проекте определены структурные кинематические и динамические характеристики рычажного механизма, спроецированы кулачковый и зубчатый механизмы по заданным условиям.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. СТРУКТУРНЫЙ АНАЛИЗ МЕХАНИЗМА
2. КИНЕМАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА
2.1. Построение плана положений механизма
2.2. Построение планов скоростей
2.3. Построение планов ускорений
2.4. Построение годографа скоростей точки S2
2.5. Построение кинематических диаграмм для точки В
3. КИНЕТОСТАТИЧЕСКОЕ ИССЛЕДОВАНИЕ МЕХАНИЗМА ДВИГАТЕЛЯ. ИССЛЕДОВАНИЕ ДВИЖЕНИЯ МЕХАНИЗМА
3.1. Силовой расчет группы из звеньев 4 и 5
3.2. Силовой расчет группы из звеньев 2 и 3
3.3. Силовой расчет начального звена
3.4. Определение уравновешивающей силы по методу Н.Е. Жуковского
3.5. Определение мгновенного механического коэффициента полезного дей-ствия механизма
3.6. Исследование движения механизма и определение момента инерции махо-вика
3.7 Определение приведенного момента инерции механизма
4. ПРОЕКТИРОВАНИЕ КУЛАЧКОВОГО МЕХАНИЗМА
4.1 Построение диаграмм движения толкателя
4.2 Построение профиля кулачка коромыслового кулачкового механизма
5 ПРОЕКТИРОВАНИЕ ЭВОЛЬВЕНТНОГО ЗАЦЕПЛЕНИЯ ПРЯМОЗУБЫХ ЦИЛИНДРИЧЕСКИХ КОЛЕС
6 ПРОЕКТИРОВАНИЕ ЗУБЧАТОГО МЕХАНИЗМА
6.1 Аналитический метод
6.2 Графический метод
ЗАКЛЮЧЕНИЕ
ЛИТЕРАТУРА



Автор
parik nigolip
Дата
09.11.2016
Язык
Русский
Состав
ПЗ,спецификация
Софт
КОМПАС-3D 13 Как открыть?
Содержимое архива
  • мехмат
    • 3_list.cdw
    • PZ.doc
    • Titulnik.doc
    • 1_list.cdw
    • Vedomost_proekta.frw
    • 2_list.cdw
    • Zubchaty_mekhanizm.cdw
